Neue Bauteile für Medizingeräte-Entwickler

29. August 2024, 10:10 Uhr | Ute Häußler

Produktneuheiten von Hy-Line, Bicker, TDK-Lambda, Viking / Schukat und Fraunhofer.

Die Produktstrecke der Elektronik Medical 4-2024 als praktische Übersicht: Aktuelle Netzteile, Kunststoff-Patches, Displays, Widerstände und Wandler für den Einsatz in den Medizingeräten von morgen.

▶ Diesen Artikel anhören

Displays mit Mehrwert

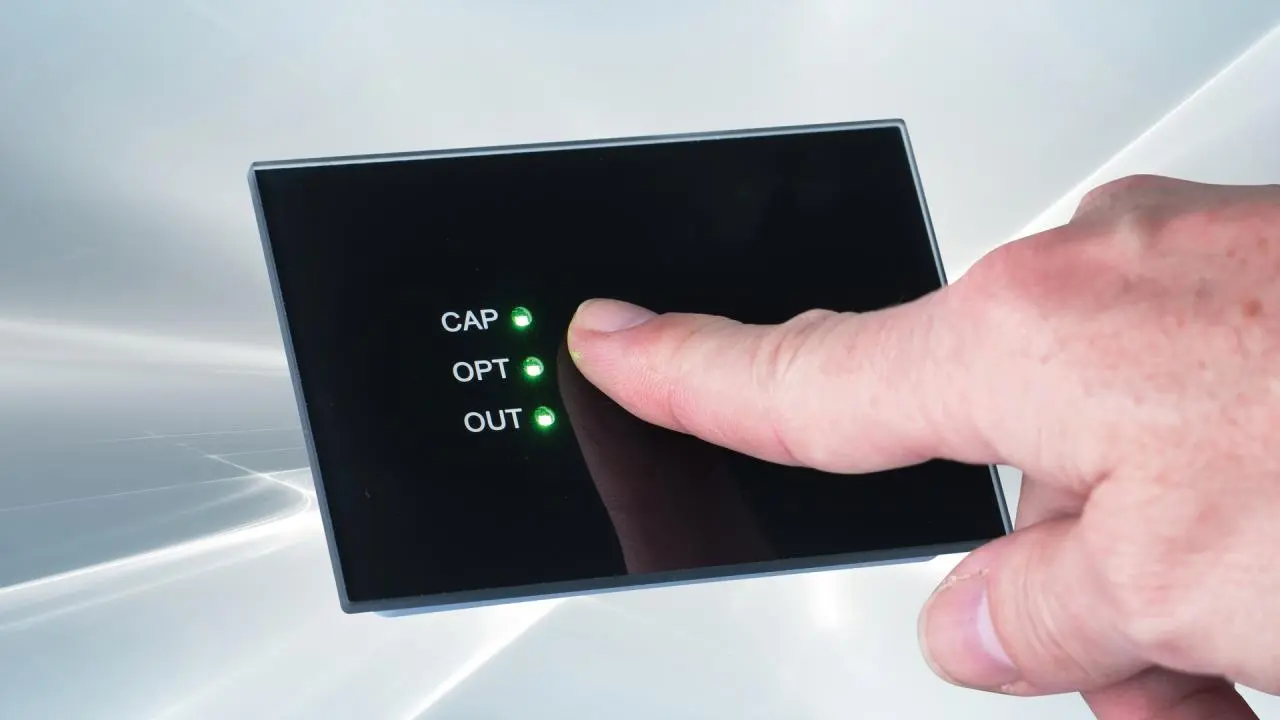

PCAP-Touch-Schalter mit erhöhter Sicherheit

Der Display- und Power-Spezialist Hy-Line hat mit dem Safety Key einen neuen Touch-Schalter vorgestellt, der speziell für PCAP-Fronten (Projected Capacitive) entwickelt wurde und die Sicherheit eines mechanischen Schalters bieten soll. Durch ein zum Patent angemeldetes Verfahren ermöglicht der Safety Key die Integration hochwertiger Oberflächen mit Touch-Eingabe, die besonders in der Medizintechnik von Vorteil sind.

Der Safety Key zeichnet sich durch seine nahtlose Integration in die Frontplatte aus, wodurch hervorstehende Schalter und Spalten vermieden werden. Dies verbessert die Hygiene und erleichtert die Bedienung, da die flächenbündige Oberfläche mit einer Vertiefung zur einfachen Fingerführung strukturiert werden kann. Für eine sichere Eingabe verfügt der Safety Key über zwei unabhängige Kanäle. Der erste Kanal nutzt einen konventionellen PCAP-Sensor, dessen spezielle Anordnung bereits für Redundanz sorgt. Der zweite Kanal basiert auf einem optischen LiDAR-Sensor. Beide Kanäle müssen ein positives Berührungsereignis melden, bevor die Information an das nachfolgende Gerät weitergeleitet wird, was die Sicherheit erheblich erhöht.

Der Prototyp ist für die Darstellung einer einzelnen Taste ausgelegt, kann jedoch zu einer numerischen Tastatur erweitert werden. Hy-Line hilft bei Bedarf bei der Integration des Safety Keys in kundenspezifische Designs, sei es als separates Bauteil hinter dem Glas oder als integrierter Bestandteil eines größeren Displays. Die Anpassung der Parameter wie Empfindlichkeit und Aktivierungsabstand erfolgt entsprechend den konkreten Anwendungsspezifikationen. Der Hy-Line Safety Key ermöglicht eine sichere und hygienische Touch-Eingabe, die sich nahtlos in moderne Medizintechnikanwendungen integrieren lässt.

Hy-Line Technology
www.hy-line.de

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

Orthopädietechnik

Thermoformbarer Patch aus Vitrimeren

Forschende des Fraunhofer-Instituts für Fertigungstechnik und Angewandte Materialforschung IFAM haben einen innovativen Kunststoff-Patch entwickelt, der in der Orthopädie neue Maßstäbe setzen soll. Der Patch basiert auf einem dynamischen Polymernetzwerk, bekannt als Vitrimer. Die Besonderheit des neuartigen Materials, das auf Benzoxazinen – einer neuen Klasse von duromeren Polymeren – basiert: Der polymerisierte Kunststoff schmilzt nicht auf und verhält sich auch sonst nicht wie ein klassisches Harzsystem im Nasslaminierverfahren. Der thermoformbare Kunststoff bietet die Möglichkeit, orthopädische Hilfsmittel wie Prothesen und Orthesen schnell und passgenau zu fertigen. Durch lokales Erwärmen kann der Patch individuell an jeden Patienten angepasst werden, was auch fortwährende Anpassungen während der Therapie erlaubt.

Die Möglichkeit der Nachbearbeitung und Modellierung des Materials an den entsprechenden Druck- oder Stützstellen ist ein besonderer Vorteil. Dadurch können Prothesen und Orthesen dynamisch an die sich verändernden physiologischen Bedürfnisse der Patienten angepasst werden, ohne dass neue Hilfsmittel gefertigt werden müssen. Dies spart nicht nur Zeit und Ausschuss, sondern auch Kosten, da eine standardisierte Fertigung mit nachträglicher individueller Anpassung möglich ist und die Nutzungsdauer der Hilfsmittel erheblich verlängert. Patienten können dank des neuen Reparatur-Patches bestenfalls sofort ein passgenaues orthopädisches Hilfsmittel erhalten, welches mit einem hohen Tragekomfort besser passt. Die vitrimeren Eigenschaften ermöglichen bei Bedarf ein rückstandsfreies Ablösen des Patches.

Fraunhofer IFAM
www.ifam.fraunhofer.de

Präzisionswiderstände

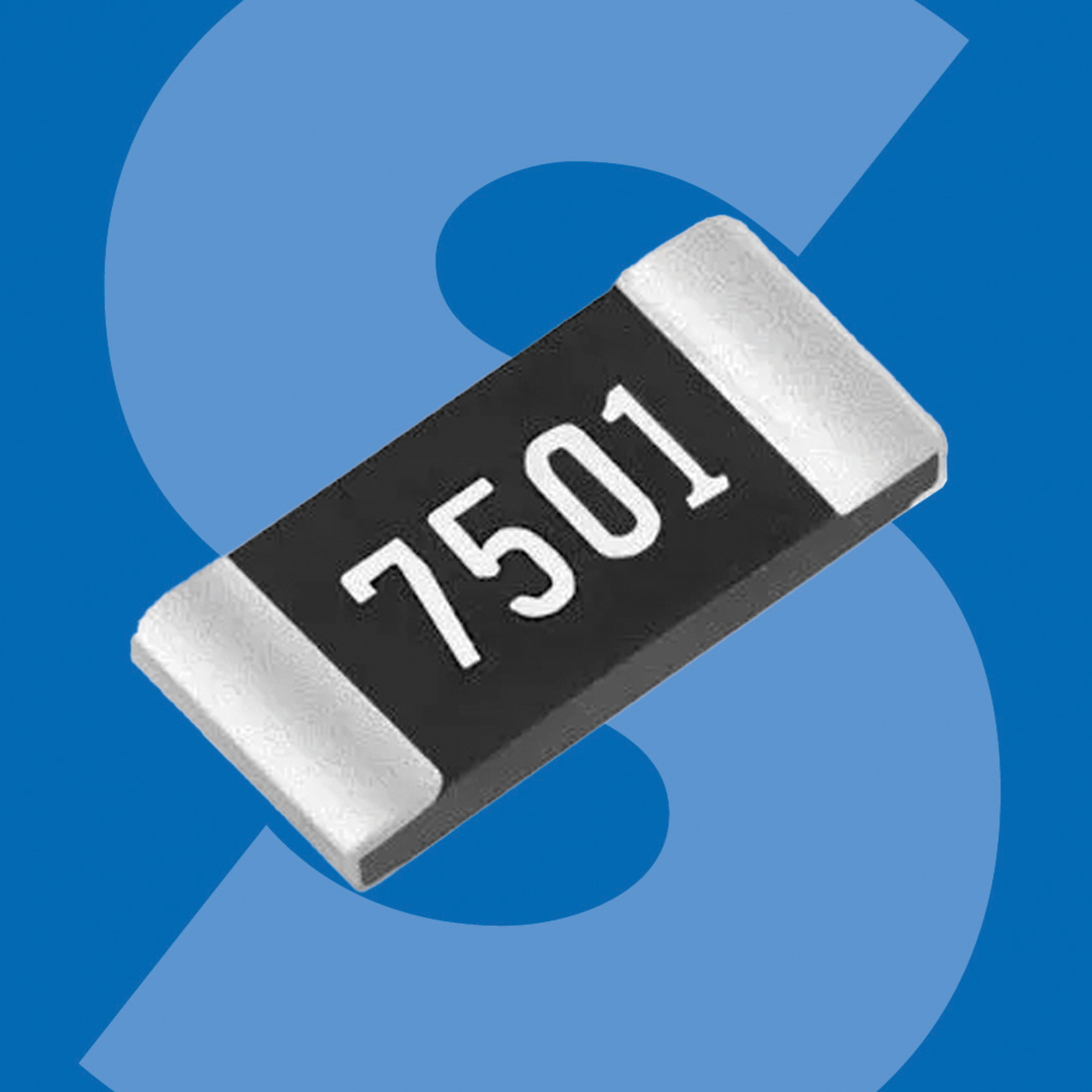

AEC-Q200-konforme Dünnschichtwiderstände

Die SMD-Dünnschichtwiderstände der ARM-Serie von Viking Tech bieten eine hochentwickelte Dünnschichttechnologie mit engen Widerstandstoleranzen von bis zu +/-0,1 % (ARM03B) und bis zu +/- 0,05 % (ARM03A), extrem niedrigem Temperaturkoeffizienten (TCR) bis hinunter zu +/-25 ppm/°C und einen großen Widerstandsbereich von 47 Ohm bis zu 300 kOhm. In Bauform 0603 (1,55 x 0,8 x 0,45 mm3) bieten diese Widerstände eine Leistung von 0,1 W bei einer max. Betriebsspannung von 100 V.

Sie sind für eine Betriebstemperatur von -55 °C bis zu 155 °C spezifiziert, mit linearer Lastminderung (abfallend) zwischen 85 °C bis 155 °C. Die Typen ARM05 mit 0,125 W Leistung kommen in der Gehäusegröße 0805 (2 x 1,25 x 1,1 mm3), bieten eine Widerstandstoleranz von 0,1 % und einen Temperaturkoeffizienten (TC) von +/- 25 ppm/°C. Beide Produktvarianten sind RoHS-konform und schwefelbeständig nach ASM B809. Mit Konformität nach AEC-Q200 eigenen sie sich für medizinische und industrielle Ausrüstung, Messgeräte, verschiedene Sensoren sowie medizinische Elektronik (Serie ARM03). Sie sind beim Distributor Schukat ab Lager erhältlich.

Viking Tech über Schukat
www.schukat.com

Weite Spannungsbereiche und passive Kühlung

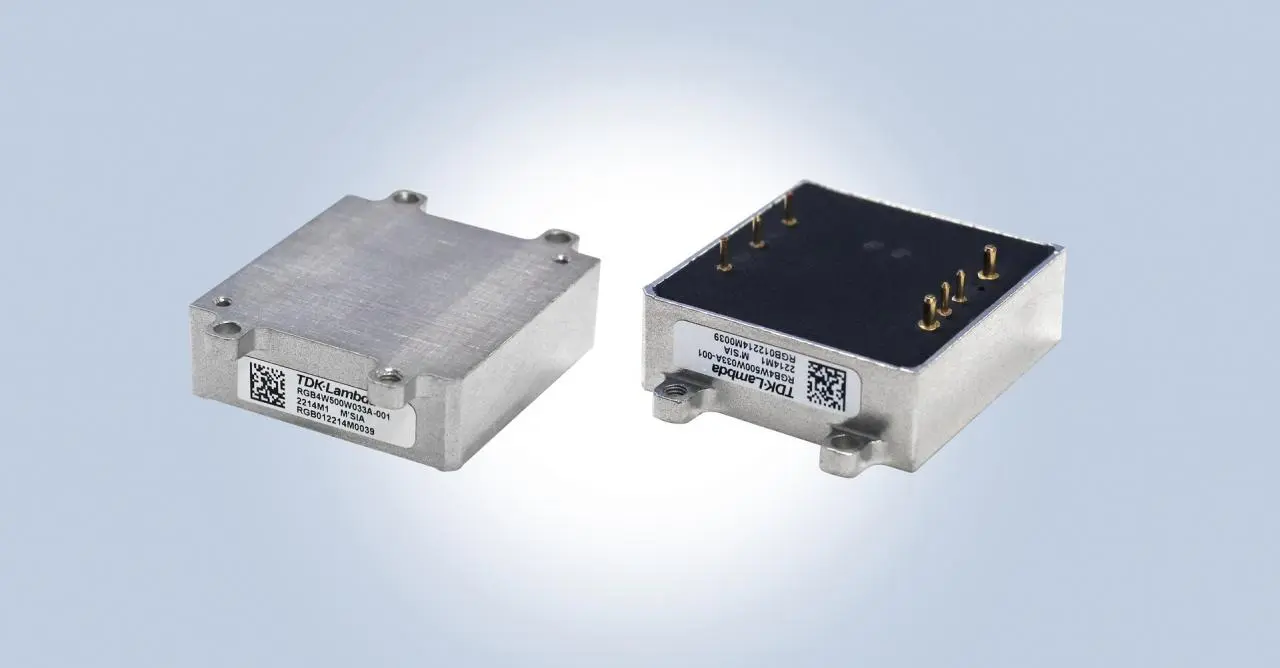

DC/DC-Abwärtswandler mit 400 bis 750 W

Die nicht isolierten DC/DC-Wandler der RGB-Serie von TDK-Lambda sind mit einer Nennleistung von 400 bis 750 W verfügbar. Die robusten Abwärtswandler können mit Eingangsspannungen von 9 bis 18 V, 18 bis 32 V oder 18 bis 60 V betrieben werden und bieten einstellbare Ausgangsspannungen von 0,8 bis 8 V oder 3,3 bis 24 V mit Ausgangsströmen von bis zu 60 A. Die Wandler eignen sich für die Medizintechnik, mobile Roboter, Prüf- und Messgeräte sowie batteriebetriebene (Medizin-)Geräte. Mit einem Wirkungsgrad bis 98,5 % kann das Modul mit Gehäusetemperaturen von -40 °C bis +115 °C eine hohe nutzbare Leistung liefern und ermöglicht maximale Batterielaufzeiten.

Mit einem 1/16 Brick Pinout und einer Größe von 38,1 x 49,5 x 13,0 mm3 (B x L x H) sind die Wandler vergossen, um Stoß- und Vibrationsfestigkeit gemäß MIL-STD-810G zu gewährleisten. Das fünfseitige Aluminiumgehäuse reduziert die abgestrahlte Störaussendung und ermöglicht eine Kontaktkühlung auf einen Kühlkörper für lüfterlosen Betrieb. Zu den wichtigsten Merkmalen der Modelle gehören ein Trim-Pin zur Einstellung der Ausgangsspannung, Remote-On-Off mit negativer Logik, Remote-Sense, Eingangsunterspannungs-, Überstrom- und Übertemperaturschutz. Eine optionale einstellbare Strombegrenzung ist ebenfalls verfügbar, um die Leistung des Wandlers bei einer limitierten Eingangsquelle oder im Falle einer Überlast zu begrenzen. Alle Modelle tragen die CE- und UKCA-Zeichen für die Niederspannungs- und RoHS-Richtlinien und entsprechen den Sicherheitsstandards IEC/UL/CSA/EN 62368-1. Für schnelle und reibungslose Tests sind Evaluierungsboards erhältlich.

TDK-Lambda
www.tdk.com

500-Watt-AC/DC-Stromversorgung

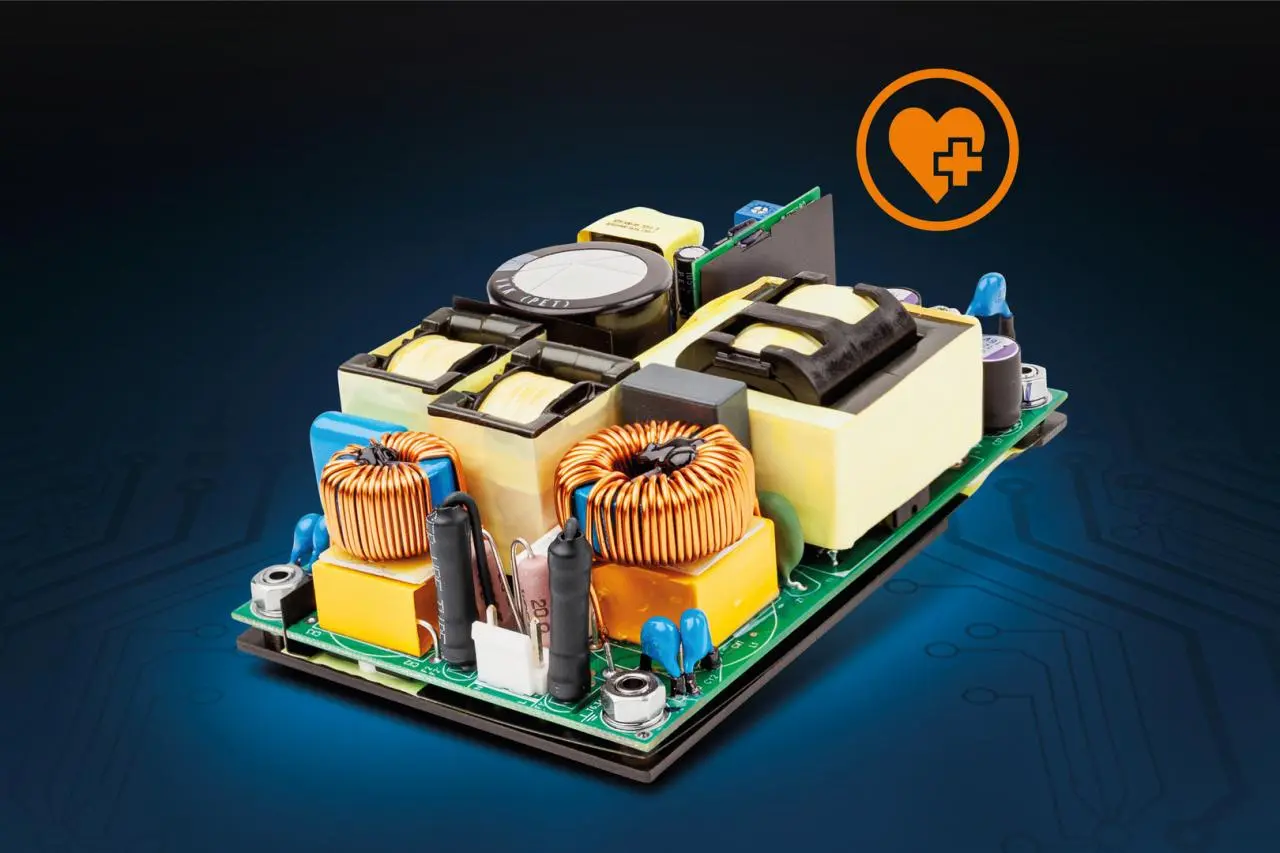

Netzteil-Serie im 3x5“-Format für die Medizintechnik

Bicker Elektronik präsentiert die neue BEO-5100M-Serie, eine Reihe kompakter und hocheffizienter AC/DC-Schaltnetzteile im 3x5“-Format, speziell für die Medizintechnik. Die Modelle BEO-5112M (12V) und BEO-5124M (24V) bieten eine Leistung von 500 W bei belüfteter und 390 W bei lüfterloser Kühlung. Mit einem Wirkungsgrad von bis zu 94,5% und einem universellen Eingangsspannungsbereich von 80 bis 264 V (AC) sind sie ideal für den weltweiten Einsatz. Die Open-Frame-Netzteile sind für den 24/7-Dauerbetrieb ausgelegt und arbeiten zuverlässig im Temperaturbereich von -40 °C bis +85 °C. Dank umfangreicher Sicherheitszulassungen, einschließlich IEC/EN/UL60601-1 Ed.3.2 mit 2xMOPP und der EMV-Norm 60601-1-2 Ed.4.1, erfüllen sie höchste Sicherheitsstandards. Weitere Merkmale sind der geringe Stromverbrauch von weniger als 0,5 W im Leerlauf, integrierte Schutzfunktionen wie Übertemperatur-, Kurzschluss- und Überstromschutz, sowie eine Remote-Control-Funktion mit PS_ON/PS_Off und Signalausgängen für Power Good/Fail. Die BEO-5100M-Serie eignet sich sowohl für Schutzklasse-I- als auch Schutzklasse-II-Anwendungen und bietet damit Flexibilität für verschiedene medizinische Anwendungen.

Bicker Elektronik
www.bicker.de
