Hohe Anforderungen trotz einfacher Kabel

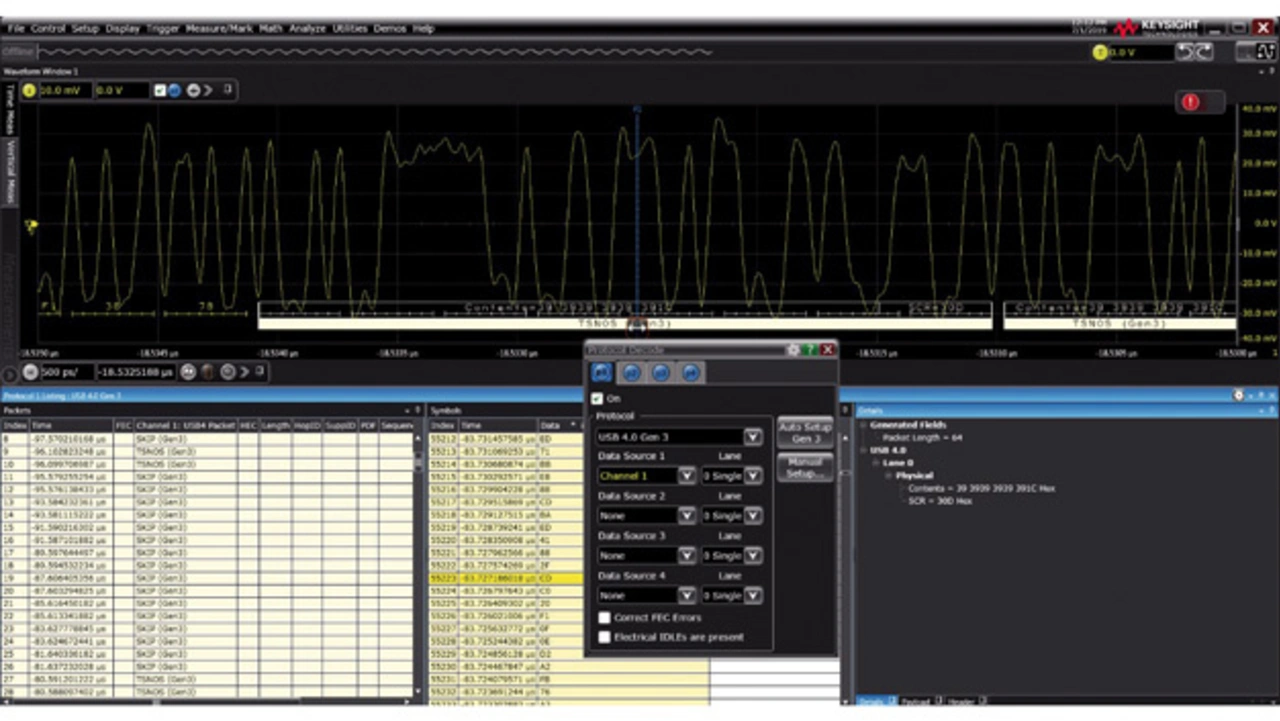

USB4 testen
Fortsetzung des Artikels von Teil 2
Prüfung der Konformität von Rückflussdämpfern
Eine neue Anforderung, die in der USB3.2-Konformitätstest-Spezifikation nicht existierte, ist der Rückflussdämpfungstest. Wenn die Impedanzen nicht richtig angepasst sind, wird das Signal vom TX-Silizium niemals den Typ-C-Stecker erreichen; ebenso wenig gelangt das RX-Signal, das in den Typ-C-Stecker geht, zum RX-Silizium. Der Rückflussdämpfungstest sollte immer vor dem TX- oder RX-Test durchgeführt werden, denn wenn er fehlschlägt, hat es keinen Sinn, mit den TX- und RX-Tests fortzufahren (Bild 4). Keysights Rückflussdämpfungstest-Software E5080B ermöglicht es, Status- und Limit-Dateien abzurufen, die einen einfachen Ein-Knopf-Test dieser Schlüsselparameter ermöglichen.
Jobangebote+ passend zum Thema
Die Charakterisierung der Sendeverzerrung (Tx Eq, Transmitter Equalizer) war schon immer notwendig, jedoch gab es in der USB-3.2-Spezifikation nur einen Pre-Shoot bei 2,2 dB und eine De-Emphasis bei –3,1 dB. Für USB4 gibt es nun 16 Voreinstellungen mit verschiedenen Kombinationen von Pre-Shoot und De-Emphasis.
Zusätzlich zum Testen der einzelnen Voreinstellungen erfordert USB4, dass die Sendeverzerrung für die optimale Augenöffnung optimiert wird. Häufig kommt es vor, dass man die Optimierung des TX-Eq übersieht oder ihn im TX-Silizium falsch einstellt. In diesem Fall wird bei 20 Gbit/s die Signalintegrität versagen, da es nur ein oder zwei TX-Eq-Einstellungen gibt, die für bestimmte spezifische Verlustkanal-Implementierung funktionieren (Tabelle 4). Die Kalibrierung und Automatisierung des Tx Eq laufen bei den Testlösungen von Keysight automatisch.
- USB4 testen
- Budget für die Einfügedämpfung
- Prüfung der Konformität von Rückflussdämpfern

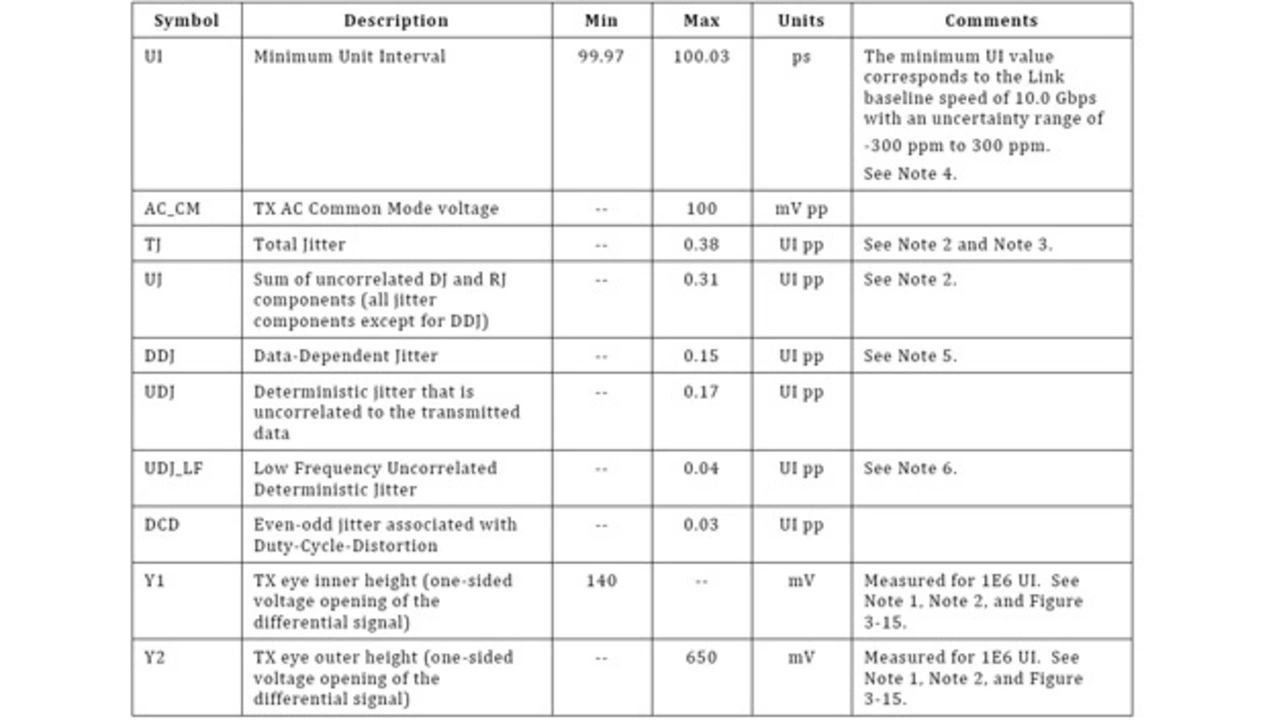

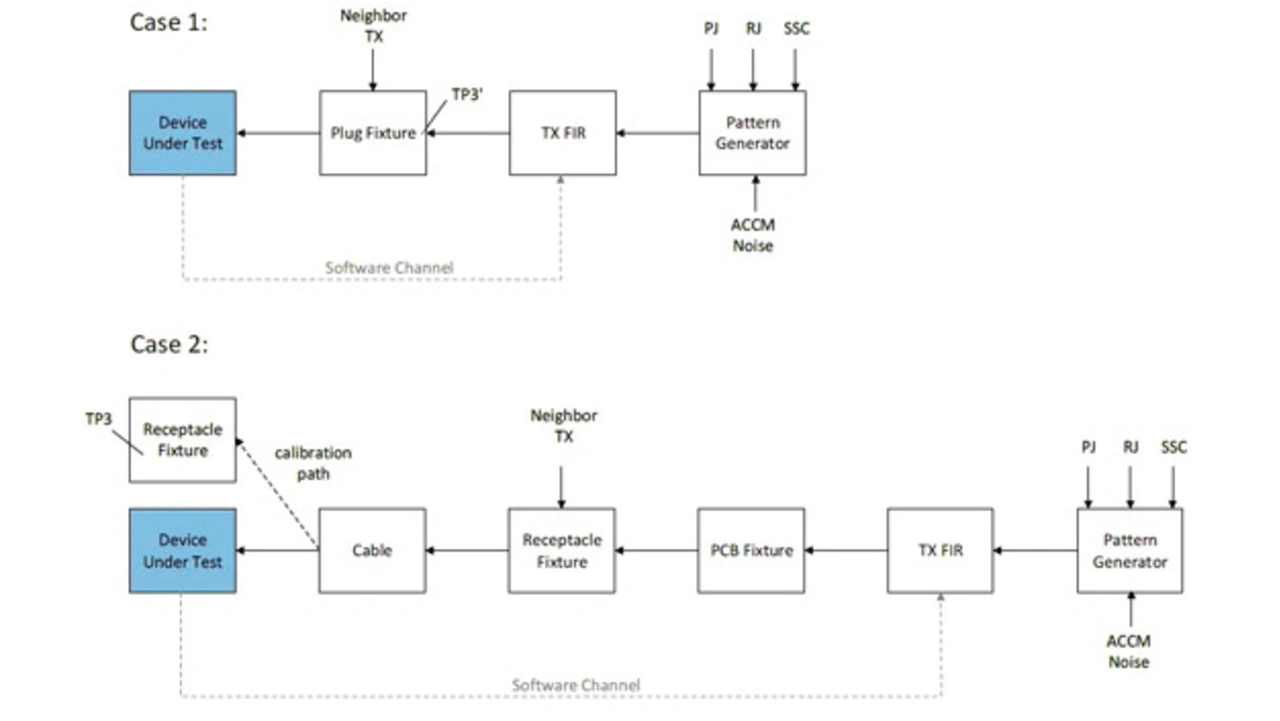

- Transmitter-Spezifikationen bei TP3
