Echtzeit-Spektrumanalyse

Schnelle und kurze Signale sicher erkennen

2. März 2023, 13:00 Uhr | Nicole Wörner

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Leistungsstarke Analyse-Software

Neben der Hardware kommt heutzutage der Software eine mindestens ebenso große Bedeutung zu. Mit der modularen Echtzeit-Spektrumüberwachungssoftware RTSA-Suite Pro liefert Aaronia ein leistungsstarkes Softwarepaket zur Signalaufzeichnung und Datenanalyse. Die »Record & Replay«-Funktion erlaubt beispielsweise die lückenlose Echtzeit-3D-Ansicht mit bis zu 25 Millionen Samples pro Sekunde. Die Software ermöglicht unter anderem die gleichzeitige Anzeige mehrerer Spektren, Histogramm-Funktion, Wasserfall-Anzeige in 2D oder 3D, unlimitierte Marker-Anzahl oder eine komplexe Grenzwertanzeige.

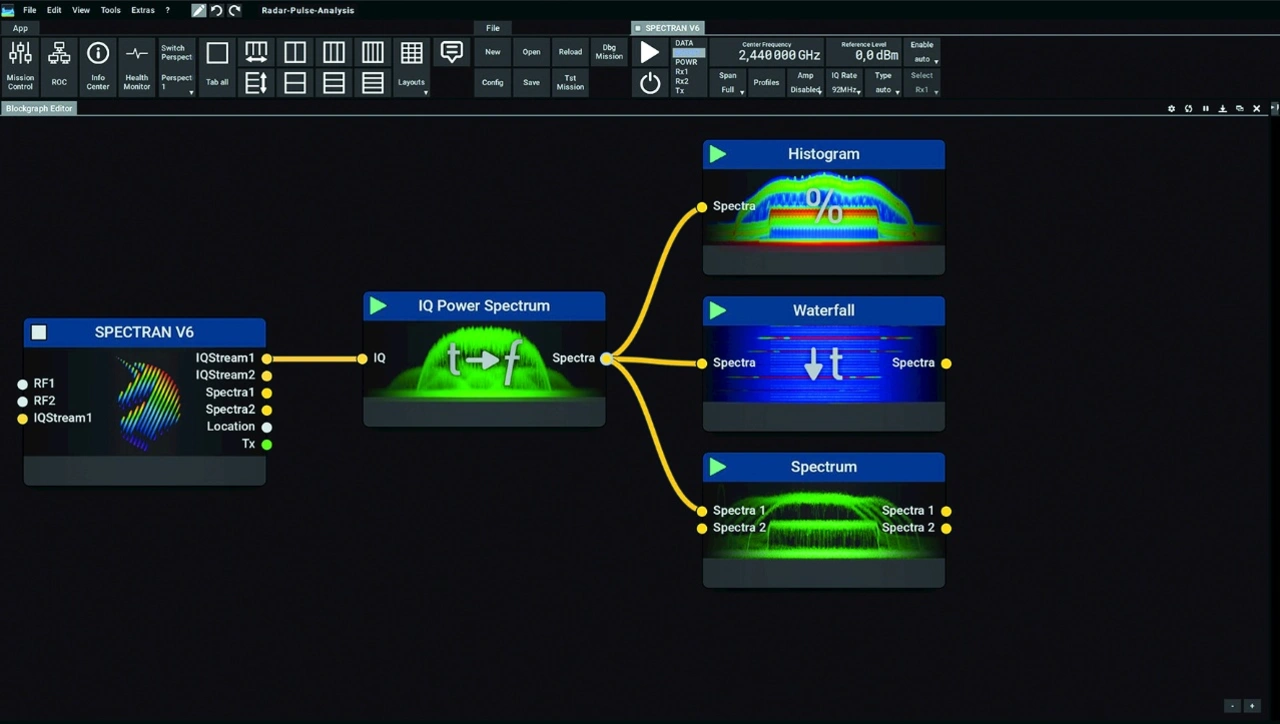

Trotz aller Komplexität ist die RTSA-Suite Pro intuitiv per Drag & Drop konfigurierbar, um unterschiedlichste Hardware zu verbinden und Einstellungen oder Ansichten individuell anzupassen. Dabei werden einzelne Blöcke so zusammengesetzt und miteinander verbunden, dass quasi ein visuelles Abbild des Messaufbaus als Blockdiagramm entsteht. Aaronia nennt dies »Missions«. Auf diese Weise ist jede Messaufgabe schnell und einfach realisierbar. Häufig benötigte Messaufbauten werden einfach als fertige Mission gespeichert und können somit jederzeit wieder aufgerufen werden.
