Leistungs-MOSFETs im Linearbetrieb

Sicherer Arbeitsbereich ausgeweitet

17. April 2023, 6:00 Uhr | Von Filippo Scrimizzi und Giusy Gambino

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Experimentelle Verifikation

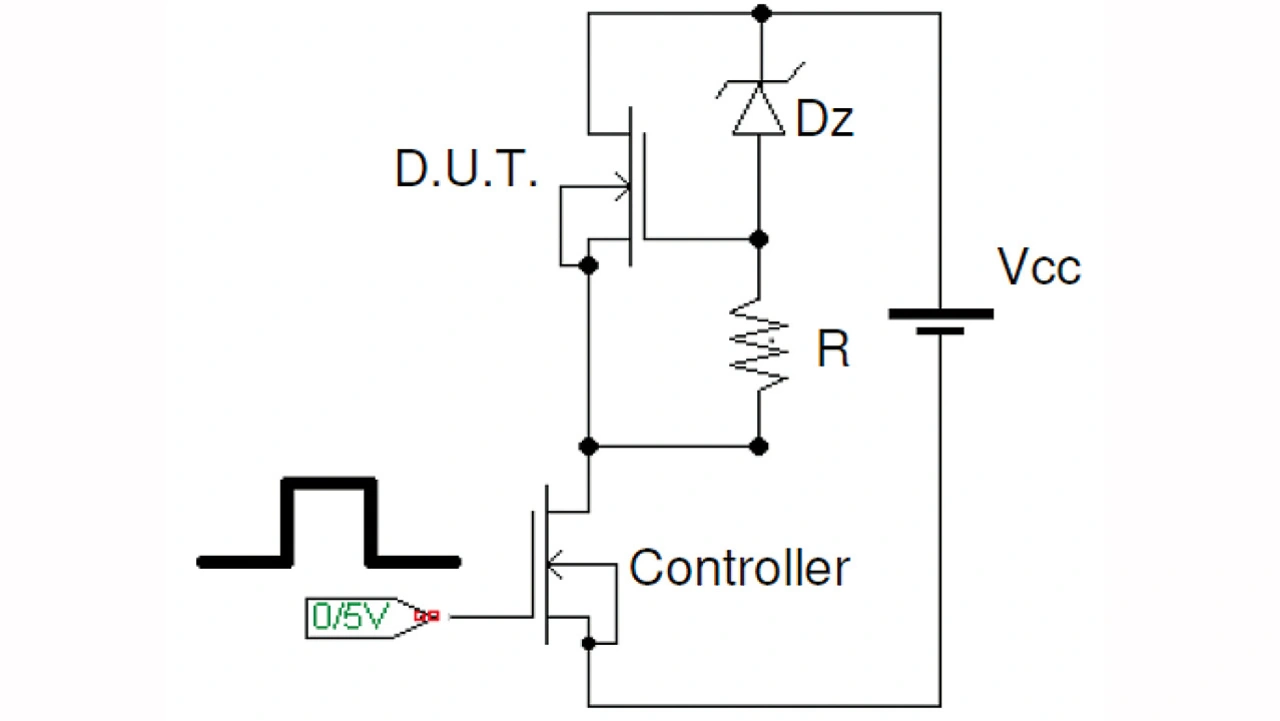

Die Robustheit des MOSFET STH200N10WF7-2 wurde mithilfe der in Bild 9 gezeigten Prüfschaltung experimentell überprüft. Die Tests fanden unter den folgenden Bedingungen statt:

V_cc= V_DS = 40 V
V_DZ = 36 V
R = 1 kΩ

Jobangebote+ passend zum Thema

Jahrespraktikant (m/w/d) FR Wirtschaft & Verwaltung

GLYN GmbH & Co. KG, Idstein

Technischer Vertriebsmitarbeiter (m/w/d) für Industrie-PCs / Embedded Systeme

GLYN GmbH & Co. KG, Idstein

Field Account Manager (m/w/d) für das Vertriebsbüro in Pforzheim

GLYN GmbH & Co. KG, Pforzheim

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

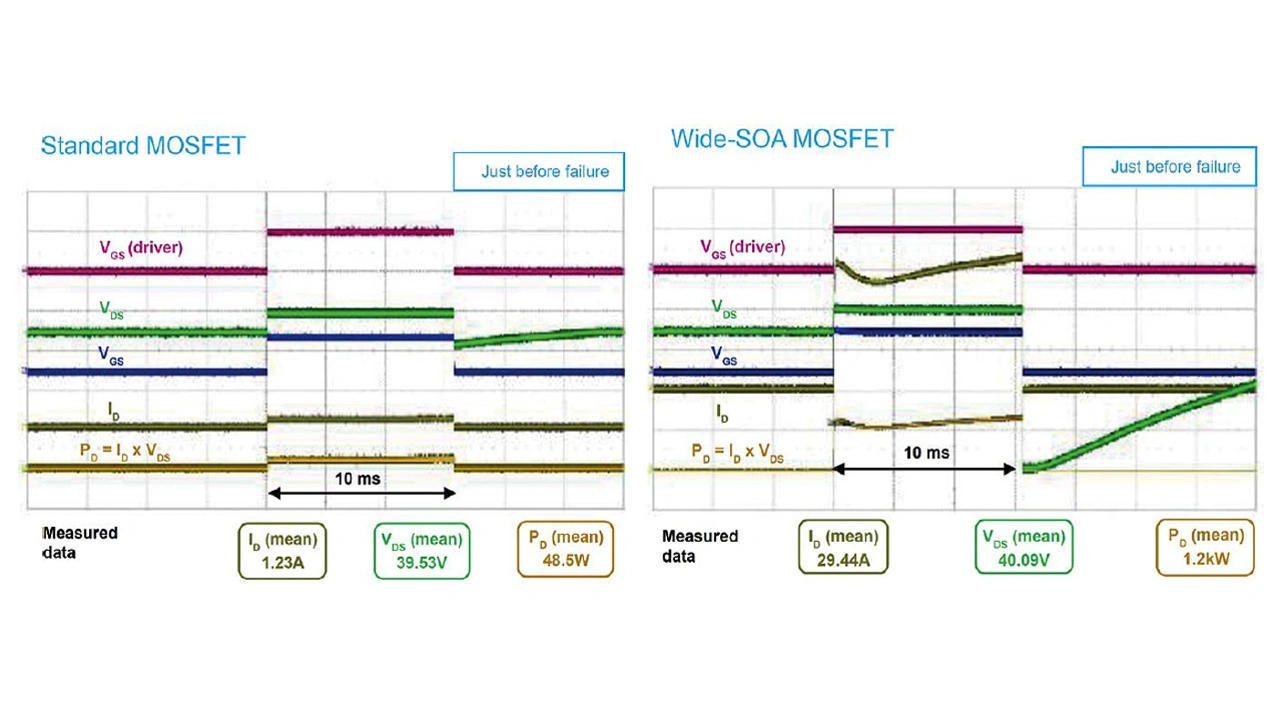

Der erste Test bestand darin, konstant lange Impulse von 10 ms mit stetig steigendem Strom I_D anzulegen, bis die Bausteine ausfielen. Bild 10 zeigt die entsprechenden Kurven für einen Standard-MOSFET und den Wide-SOA-Baustein unmittelbar vor dem Ausfall. Die Versuchsdaten belegen die ausgezeichnete Stromfestigkeit des Wide-SOA-MOSFETs, der einen Strom von 29,5 A verkraftet, während der Standard-MOSFET nur auf 1,2 A kommt.

Im zweiten Test wurde bei konstantem Stromvon etwa 20 A die Impulsdauer langsam erhöht, bis die Bausteine ausfielen.

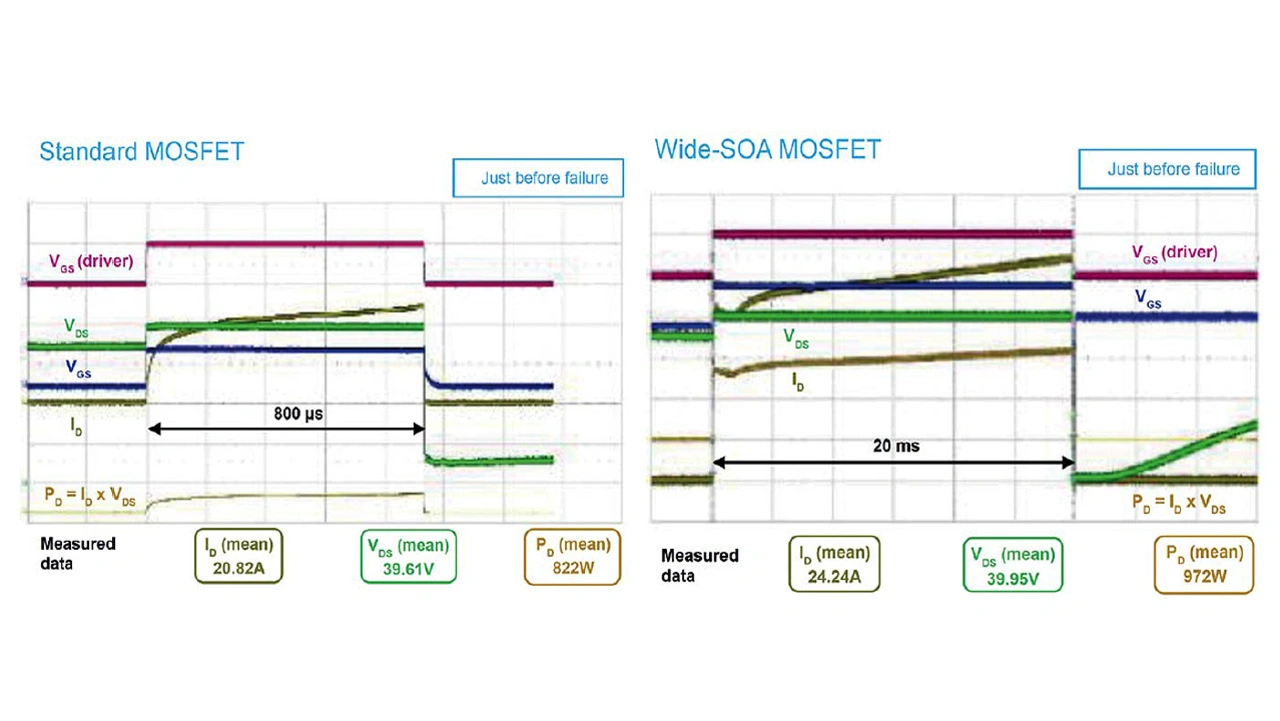

Die unmittelbar vor dem Ausfall aufgenommenen Signale zeigt Bild 11. Die Testergebnisse demonstrieren die große Robustheit des Wide-SOA-MOSFET, der die Belastung im linearen Modus für 20 ms übersteht, während beim Standard-MOSFET nur 800 µs bis zum Ausfall vergehen.

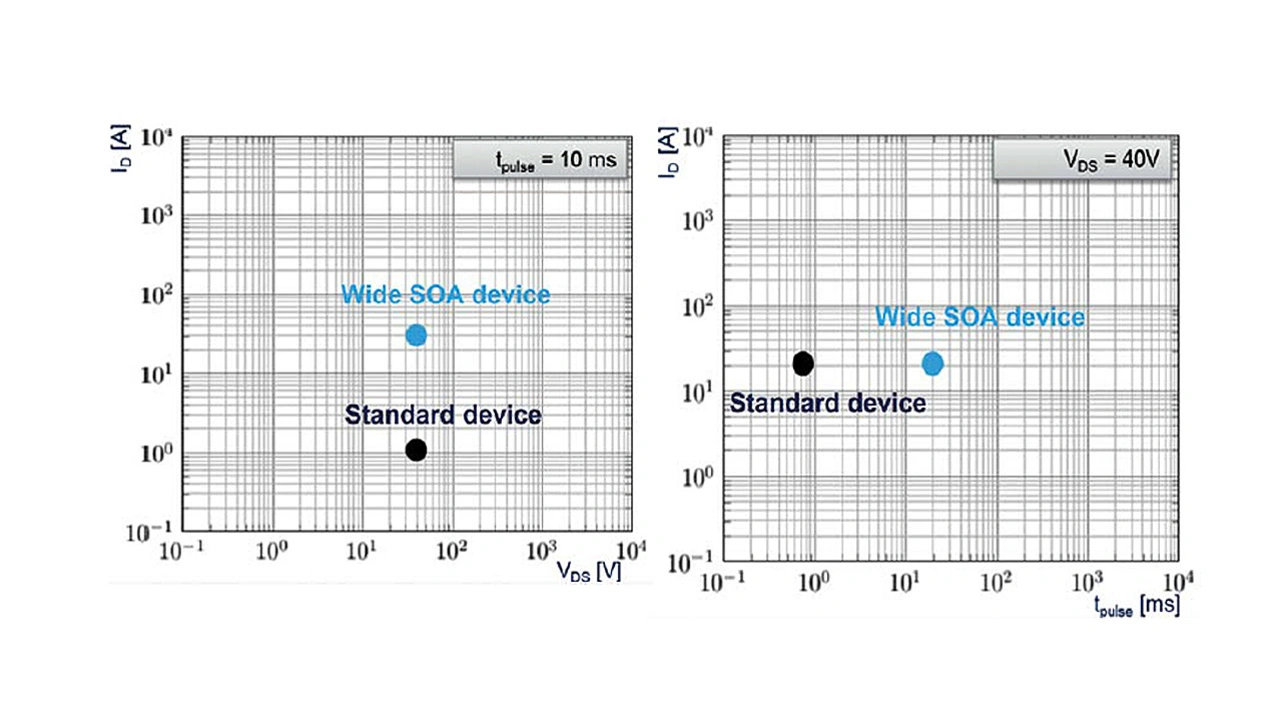

Die Resultate solcher empirischer Tests bezüglich der Stromfestigkeit und der Impulsdauer wurden auf die SOA-Diagramme projiziert (Bild 12). Bei der Stromstärke ebenso wie bei der Impulsdauer zeigt sich die Wide-SOA-Technologie deutlich robuster.
