Schaltenergien bestimmen

Kalorimetrie bei SiC-MOSFETs nutzen

21. März 2022, 15:00 Uhr | Von Michael Zimmermann, Bernhard Holzinger, Ryo Takeda und Takamasa Arai
Um den Wirkungsgrad zu bestimmen und das Wärmemanagement zu dimensionieren, ist es wichtig, die Verlustleistung zu kennen. Über die kalorimetrische Methode lassen sich die verschiedenen Extraktionsmethoden vergleichen
© stock.adobe.com

Um den Wirkungsgrad zu bestimmen und das Wärmemanagement zu dimensionieren, ist es wichtig, die Verlustleistung zu kennen. Allerdings ist es nicht trivial, die Schaltenergie bei SiC-MOSFETs zu bestimmen. Über die kalorimetrische Methode lassen sich die verschiedenen Extraktionsmethoden vergleichen.

Bei SiC-MOSFETs (Siliziumkarbid) sind Schaltfrequenzen mit Hunderten von Kilohertz keine Seltenheit. Daher spielen, trotz gleichzeitig sinkender Einschaltwiderstände RDS(on), die Schaltverluste PS eine immer größere Rolle. Aus diesem Grund wird die Messung der Schaltenergie ES im Vergleich zu IGBT-basierten Systemen immer wichtiger.

Je nach Art des Transistors – IGBT oder MOSFET – sind diese laut der IEC unterschiedlich definiert. Das Bauteil für den nachfolgend beschriebenen Test ist ein diskreter SiC-MOSFET, sodass die IEC 60747-8 als Grundlage für den Extraktionsalgorithmus dient.

Um die Schaltenergie zu extrahieren, wird das Produkt aus Drain-Strom ID und Drain-Source-Spannung UDS über ein bestimmtes Zeitintervall integriert. Start- und Endpunkt der Integration sind die Zeitpunkte, an denen die beiden Signalformen jeweils zehn Prozent der Testspannung bzw. des Teststroms durchlaufen. Für IGBTs ist die Definition laut IEC 60747-9 anders und führt zu deutlich längeren Integrationszeiten. Sie beginnen bei einer Gate-Emitter-Spannung UGE von zehn Prozent bzw. bei 90 Prozent UGE für das Einschalten bzw. Ausschalten und enden bei zwei Prozent der Versorgungsspannung Uccbzw. zwei Prozent des Kollektorstroms IC. Daher ist zu erwarten, dass die Schaltenergien beim IGBT im Vergleich zum MOSFET größer sind.

Anbieter zum Thema

zu Matchmaker+

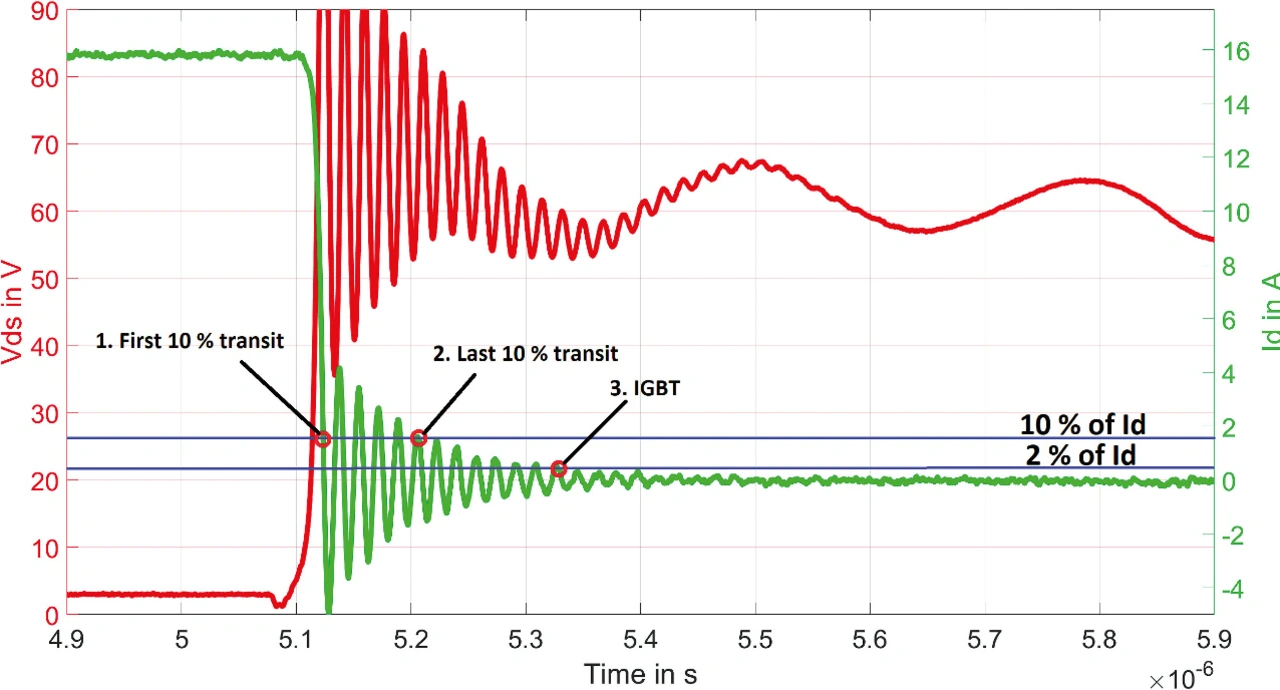

Abschaltvorgang eines schnell schaltenden Transistors mit Nachschwingen beim Strom (grün) und Spannung (rot). Angegeben ist auch der erste sowie der letzte 10-Prozent-Durchgang des Drain-Stroms ID laut MOSFET-Norm IEC 60747-8
Bild 1: Abschaltvorgang eines schnell schaltenden Transistors mit Nachschwingen beim Strom (grün) und Spannung (rot). Angegeben ist auch der erste sowie der letzte 10-Prozent-Durchgang des Drain-Stroms ID laut MOSFET-Norm IEC 60747-8 sowie der letzte 2-Prozent-Durchgang laut IGBT-Norm IEC 60747-9.
© Keysight Technologies

Schnelles Schalten ist vorteilhaft, um die Verluste gering zu halten. Allerdings schwingen Spannung und Strom beim Schalten dann in der Regel stark nach (Ringing), was Probleme bei der Bestimmung des Integrationsendpunkts gemäß den IEC-Definitionen verursacht (Bild 1). Es gibt einige Möglichkeiten, die Norm zu interpretieren. Beispielsweise könnte der erste oder letzte »10-Prozent-Übergang« von UDS oder ID, der durch das Ringing verursacht wird, für die Integrationsendpunkte verwendet werden.

Berechnete Schaltenergien für einen 3,3-Ω-Widerstand bei 60 V an drei verschiedenen Integrationsendpunkten
Tabelle 1: Berechnete Schaltenergien für einen 3,3-Ω-Widerstand bei 60 V an drei verschiedenen Integrationsendpunkten.
© Keysight Technologies

Dies führt aber zu unterschiedlichen Ergebnissen für ES. Es besteht auch die Möglichkeit, die MOSFET-Norm überhaupt nicht zu befolgen. Als Referenz wird der IGBT-Standard ebenfalls anhand der letzten Übergänge berechnet (Tabelle 1). Wie erwartet, führt dies zu den höchsten berechneten Schaltenergien ES in der Referenzmessung.

Grundlagen des kalorimetrischen Verfahrens

Ein Kalorimeter ist eine Messanordnung, mit der sich die während eines Prozesses freigesetzte oder absorbierte Wärmemenge bestimmen lässt. Kalorimeter gibt es in einer Vielzahl von Ausführungen und sie können auch zur Messung der Verluste in einem Halbleiter durch Messung seiner Selbsterhitzung verwendet werden.

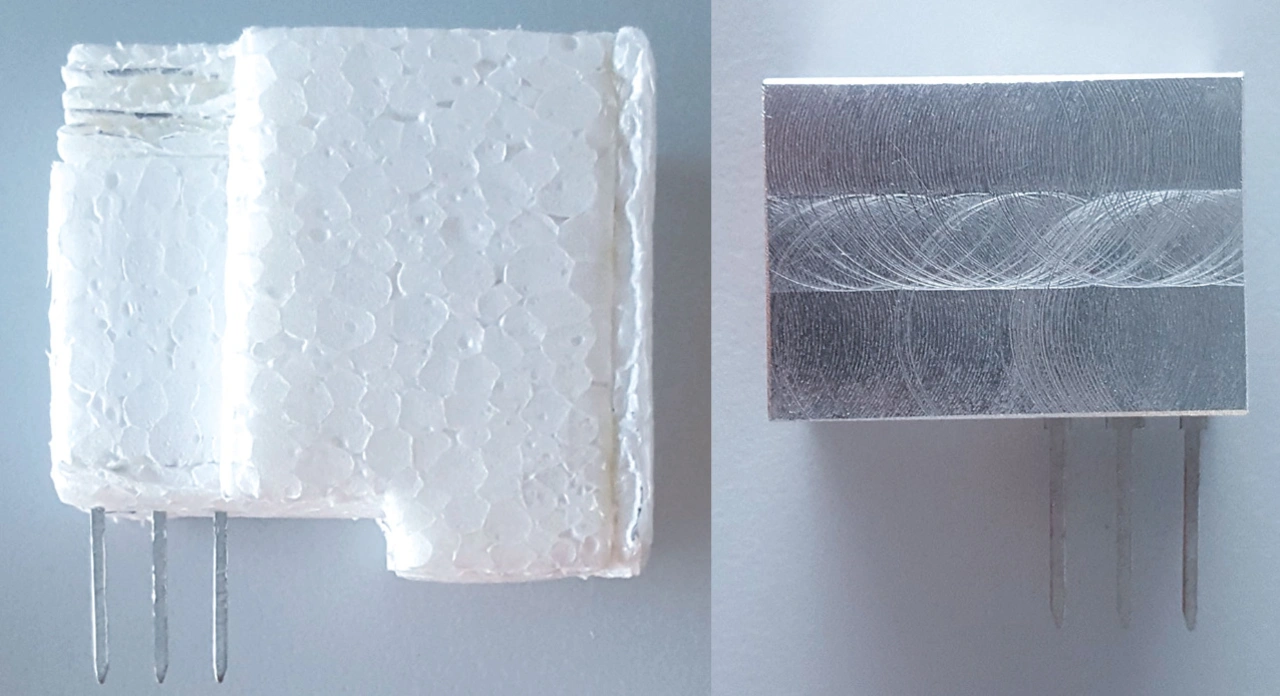

SiC-MOSFET im TO-247-Gehäuse im Inneren des selbst gebauten Kalorimeters mit und ohne Isolierung
Bild 2: SiC-MOSFET im TO-247-Gehäuse im Inneren des selbst gebauten Kalorimeters mit und ohne Isolierung.
© Keysight Technologies

Das für diesen Test gewählte Kalorimeter ist ein selbst gebautes Metallblockkalorimeter (Bild 2). Der Metallblock erwärmt sich, wenn Wärme freigesetzt wird (Verlustleistung) und kühlt ab, wenn Wärme aufgenommen wird. In diesem Fall kann die Wärme nur vom Transistor abgegeben werden. Es ist wichtig zu beachten, dass nur der Prüfling, in diesem Fall der Transistor, in das Kalorimeter eingebaut werden sollte. Andernfalls würde die Verlustleistung anderer Komponenten in die Messung einbezogen werden, beispielsweise der Induktivität.

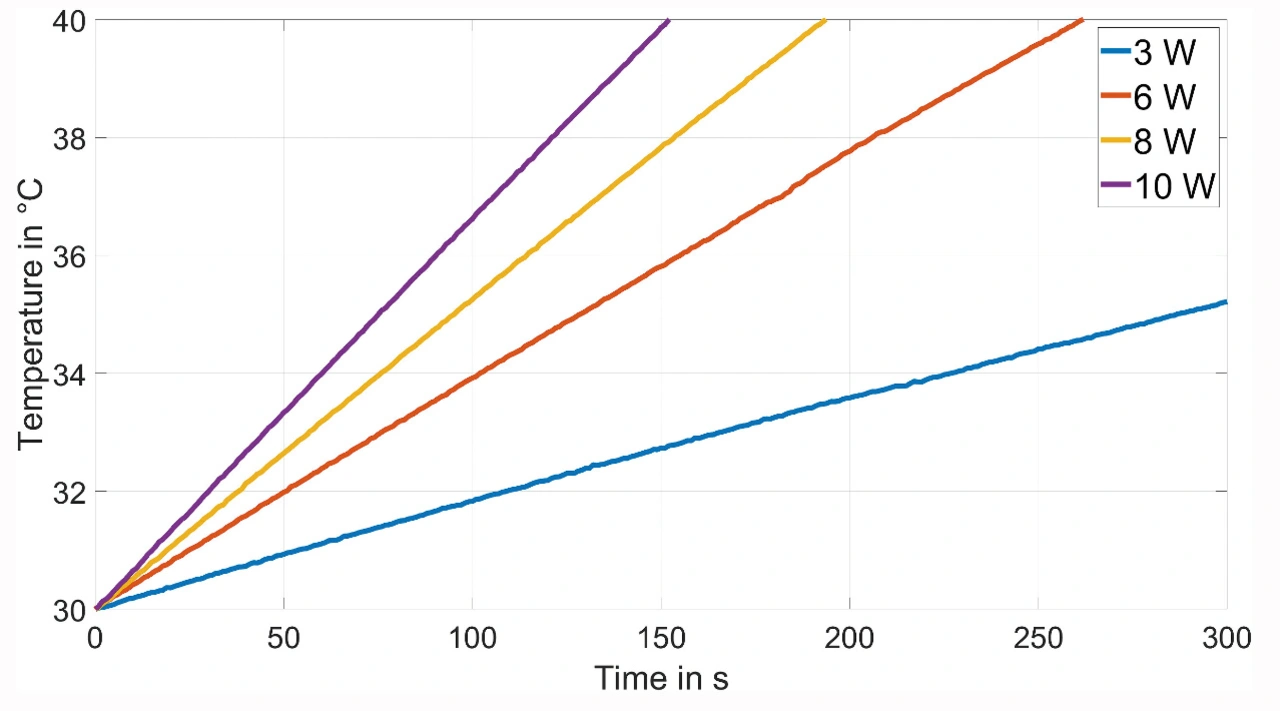

Heizkurven des Kalorimeters
Bild 3: Heizkurven des Kalorimeters
© Keysight Technologies

Das Kalorimeter lässt sich charakterisieren, indem man eine konstante bekannte Leistung anlegt und die Heizkurven mit einem Thermoelement misst. Dafür eignet sich die Body-Diode des MOSFET. Variiert man die im Transistorgehäuse abgegebene Gesamtleistung, so ergeben sich unterschiedliche Heizkurven mit charakteristischen Temperaturgradienten (Bild 3). Die Messungen eignen sich als Referenz, da das Erwärmungsverhalten das gleiche ist, unabhängig davon, ob die Leistung von der Body-Diode oder vom Transistor auf dem Chip abgeführt wird. Aufgrund der thermischen Trägheit (τ ≈ 3⋅10³ s) des Metallblocks des Kalorimeters kann die gepulste Verlustleistung im Kilohertz-Bereich genauso behandelt werden wie die konstante Verlustleistung.


  1. Kalorimetrie bei SiC-MOSFETs nutzen
  2. Schaltenergie per Kalorimeter bestimmen
