Gedruckte Sensoren von InnovationLab
»Quality made in Germany« neues Leben einhauchen
21. Februar 2022, 11:55 Uhr |
Markus Haller
Diesen Artikel anhören
Fortsetzung des Artikels von Teil 2
Steckbrief: Battery Monitoring System

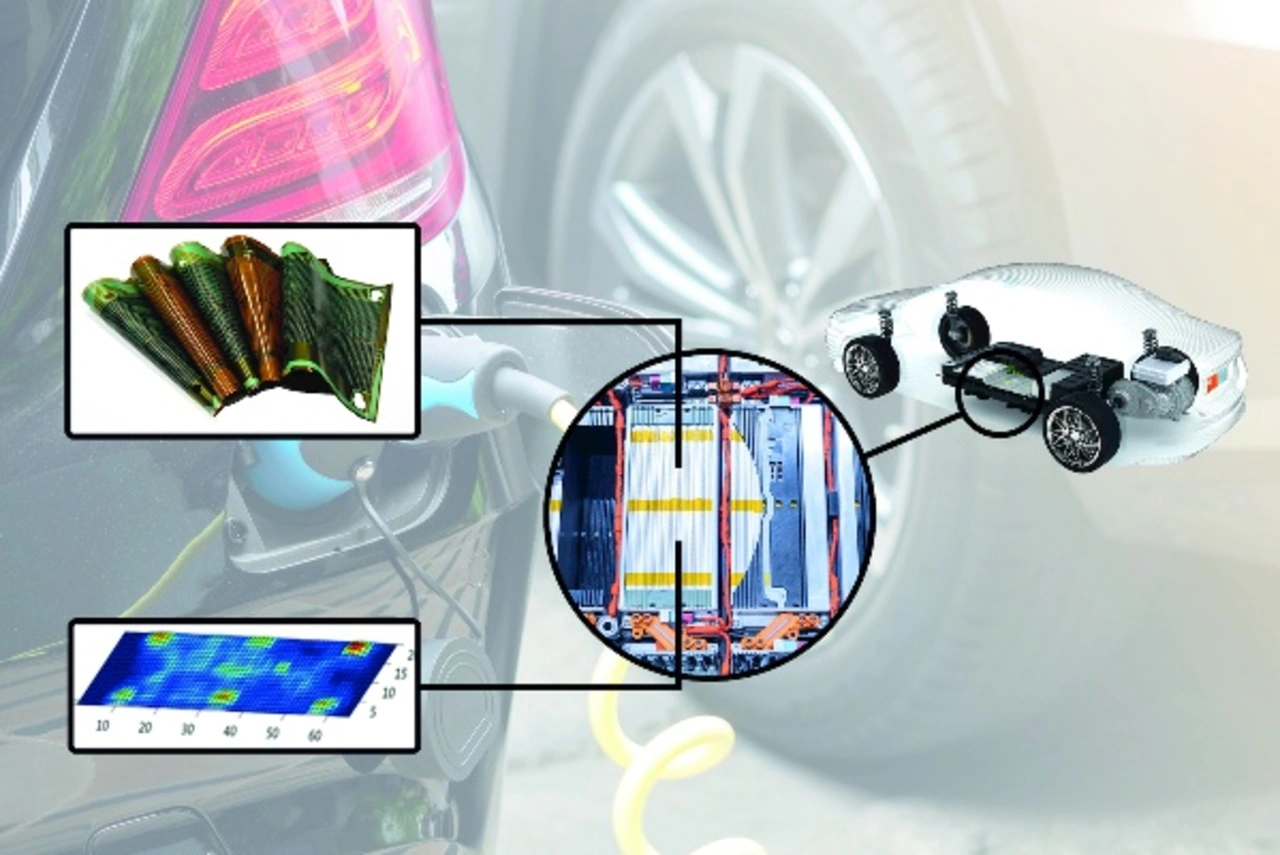

Gedruckte Foliensensoren, die direkt ins Akkupack integriert werden, messen Druck und Temperatur auf Ebene der einzelnen Batteriezelle. Diese Messdaten konnten bisher nicht ermittelt werden. Forschungsabteilungen für Elektrofahrzeug-OEMs benötigen aber Daten auf Zellebene, um die Leistungsfähigkeit der Fahrzeugbatterien zu erhöhen. Das Battery Monitoring System (BMS) wurde von InnovationLab für solche F&E-Zwecke entwickelt; perspektivisch wird die Ausstattung von Serienfahrzeugen angestrebt. In der nächsten BMS-Generation soll die Pixelanzahl in der Folie auf 96 x 96 erhöht werden.
Leistungsdaten der aktuelle BMS-Generation:
- Dicke der Foliensensoren: < 120 µm
- Druckmessbereich: 0,5 N/cm2 – 500 N/cm2
- Temperaturmessbereich: 20 °C und 100 °C
- Örtliche Auflösung: 32 × 65 Pixel
- Elektronik: 12 bit, Crosstalk-frei
- Schnittstellen: API, CAN-Bus, Ethernet, USB, WiFi
