Thermische Modellierung - Nennstrom anwendungsabhängig bestimmen
Die anwendungsabhängige Bestimmung des Nennstroms von Leistungsinduktivitäten erleichtert deren gezielte Auswahl. Ein neues Online-Tool von Würth Elektronik berücksichtigt bei der Berechnung des Nennstroms den Einfluss der Leiterplatte und liefert einen dynamischen Datenblattwert.
Die Definition des Nennstroms variiert nach wie vor zwischen den Herstellern passiver Bauelemente in der Leistungselektronikbranche, obwohl die IEC-Norm 62024-2 ausdrücklich beschreibt, wie der Nennstrom gemessen werden sollte. Aus diesem Grund kann es immer noch zu Missverständnissen darüber kommen, was dieser Parameter eigentlich bedeutet und wie Entwicklungsingenieure ihn nutzen können. Ist er ein absoluter Parameter? Sind die Nennstromwerte verschiedener Hersteller direkt vergleichbar? Die Antwort auf diese Fragen lautet nein. Daher ist es möglich, dass Teile einiger Hersteller auf den ersten Blick besser aussehen als andere. Konstrukteure und Bauteilentwickler sollten jedoch immer versuchen, genau zu verstehen, wie ein Hersteller seine Bauteile für die Angabe von Bemessungsstromparametern misst und die Parameter nicht für bare Münze nehmen.
Vor diesem Hintergrund hat Würth Elektronik ein thermisches Modell entwickelt, das den Nennstrom von Leistungsinduktivitäten bei einer bestimmten Größe der Leiterplatte berechnet. Dies ermöglicht es Schaltungs- und Bauteilentwicklern zu untersuchen, wie der Nennstrom von Bauteilen bei unterschiedlichen Leiterplattengrößen beeinflusst wird.
Einfluss der Leiterplattenabmessungen auf den Nennstrom
Eine Erläuterung des thermischen Verhaltens von Leistungsdrosseln finden Sie in der Application Note ANP096 - What do rated current values mean? [1] Wie sich die Leiterbahnabmessungen auf den Temperaturanstieg der Induktivität auswirken, wird in der genannten AppNote erläutert. Zusammenfassend lässt sich sagen, dass breitere Leiterbahnen und eine größere Kupferdicke (Leiterplattenquerschnitt) den Wärmewiderstand verringern und den Wärmefluss von der Induktivität erhöhen. Mit zunehmender Oberfläche der Leiterplatte verringert sich der thermische Konvektions- und Strahlungswiderstand, wodurch die Wärmekonvektion und die Strahlungsübertragung an die Umgebung zunehmen. In diesem Szenario mit wachsenden Abmessungen kann mehr Wärme über die Leiterplatte an die Umgebung abgegeben werden, wodurch die Betriebstemperatur der Induktivität sinkt. Das bedeutet auch, dass nun ein höherer Strom im Bauteil fließen kann, um die gleiche Temperatur zu erreichen wie bei der Verwendung einer Leiterplatte mit kleineren Abmessungen.
Nun können wir uns vorstellen, wie die Abmessungen der Leiterplatte den in den Datenblättern angegebenen Nennstrom beeinflussen können. Auch hier kann es vorkommen, dass bei Testmessungen Leiterplatten mit großen Abmessungen verwendet werden, um die Nennstromwerte falsch darzustellen, und dass diese Information in den Datenblättern nicht angegeben wird, was Raum für Fehlinterpretationen durch Konstrukteure und Bauteilehersteller lässt. Dies wird in der AppNote ANP096 demonstriert.
Nennstrom-Rechner

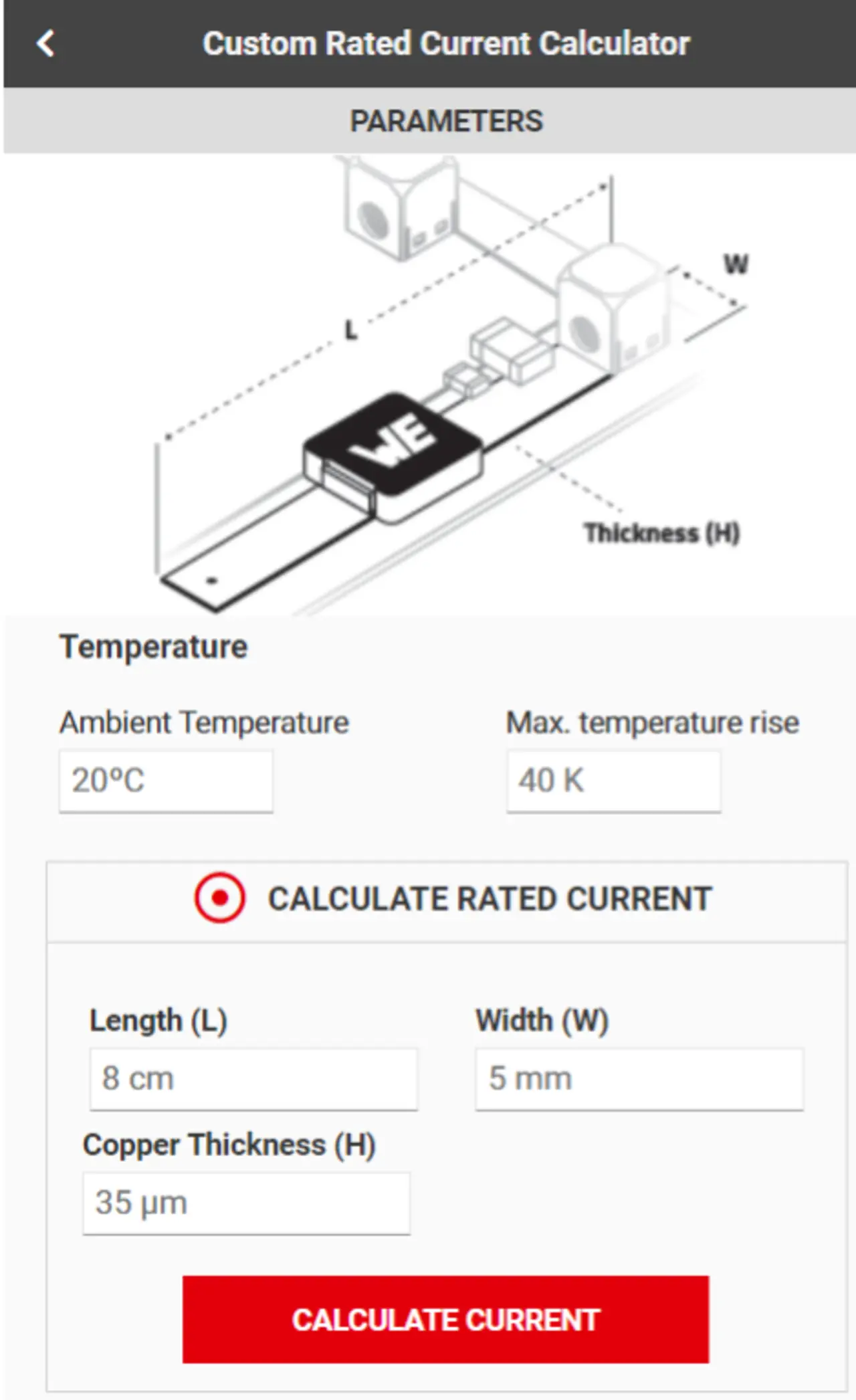

Um den Nennstrom für Bauelemente zu bestimmen, wenn sie auf Leiterplatten unterschiedlicher Größe gemessen werden, hat Würth Elektronik seinen Nennstromrechner online über RedExpert [2] zur Verfügung gestellt, der es dem Benutzer ermöglicht, die gewünschten Leiterplattenabmessungen einzugeben (Bild 1).

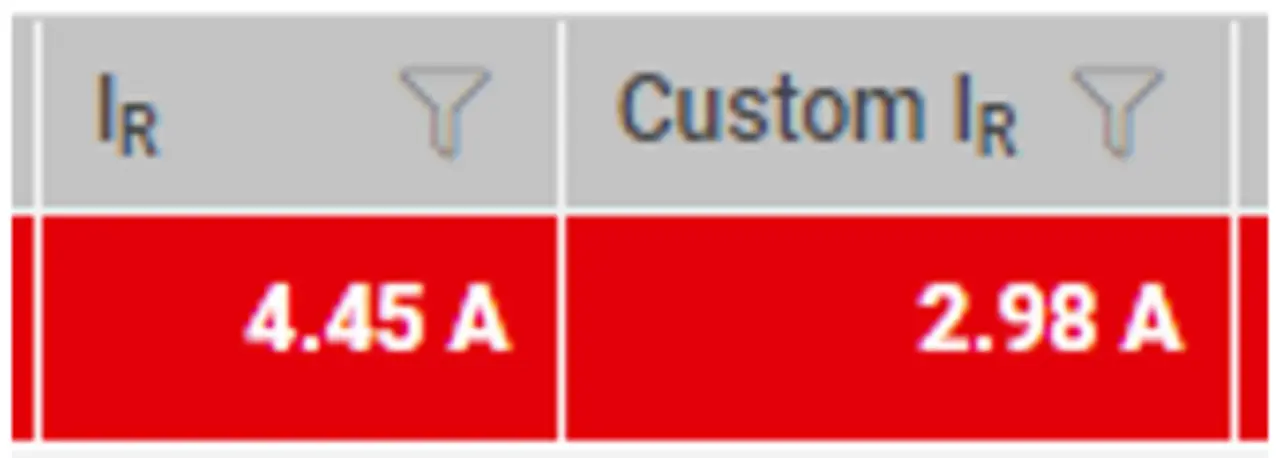

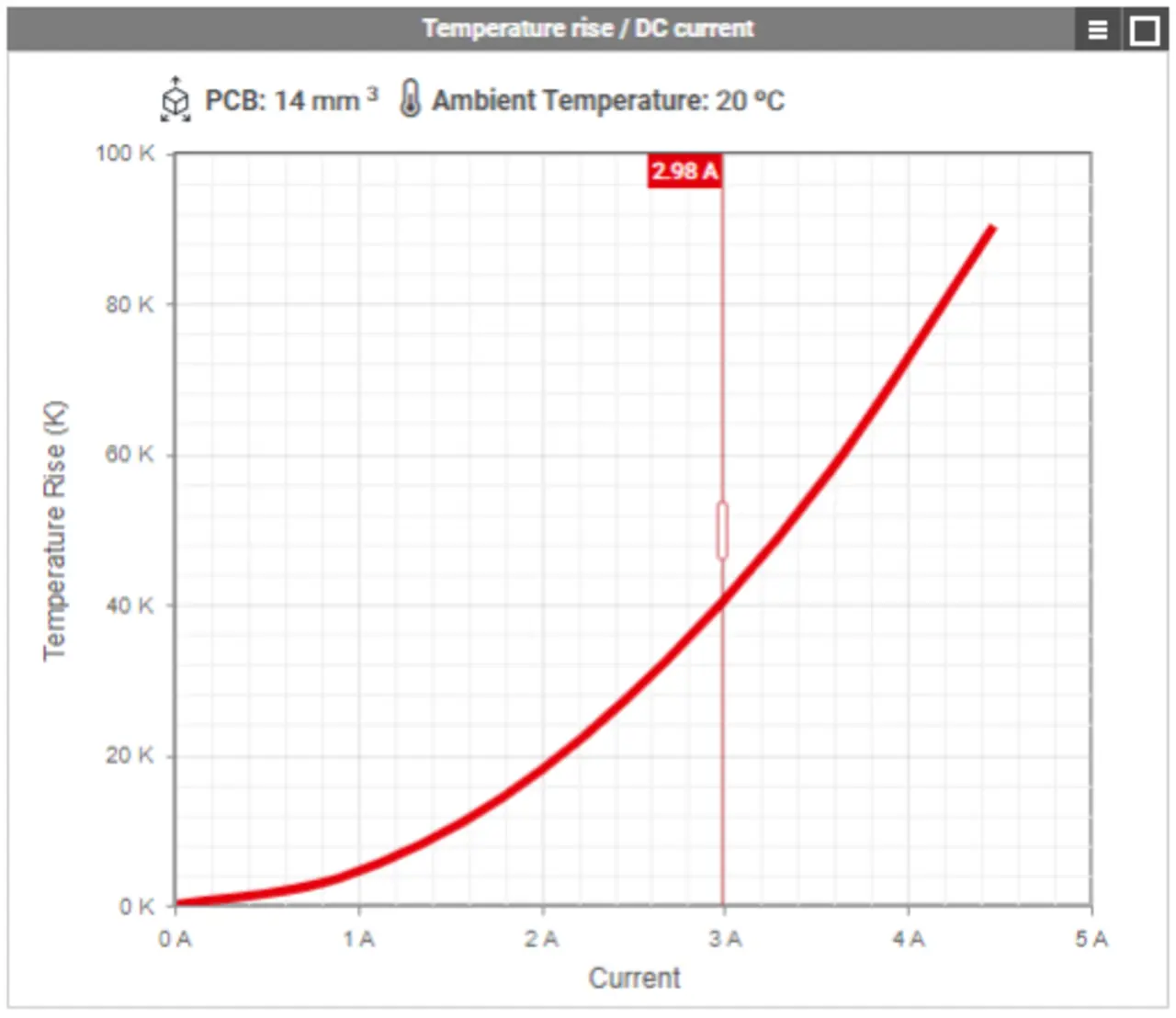

Nachdem der Benutzer die Leiterplattenabmessungen eingegeben hat, wird der Parametertabelle eine Spalte Custom IR hinzugefügt (Bild 2) und das Temperaturanstiegsdiagramm wird aktualisiert, um die neuen Leiterplattenabmessungen zu berücksichtigen (Bild 3).
Diese Berechnungen beruhen auf einem statistischen Modell, das auf Bauteilvermessungen mit unterschiedlich großen Leiterplatten basiert und durch diese verifiziert wird. Auf diese Weise kann der Benutzer nun den berechneten Nennstrom für Leistungsinduktivitäten von Würth Elektronik auf verschiedenen Leiterplattengrößen einsehen, sei es zum Vergleich mit anderen Leistungsinduktivitäten oder zur Abschätzung des Nennstroms eines Bauteils, das auf die Anwendungsleiterplatte gelötet wird. Bei der Abschätzung des Nennstroms in der Zielanwendung ist zu beachten, dass auch andere Komponenten zur Wärmeverteilung auf der Leiterplatte beitragen. Diese Komponenten könnten die Temperatur der Leiterplatte erhöhen, wie z. B. ICs und Kondensatoren, oder im Falle von Kühlkörpern die Temperatur der Leiterplatte senken.

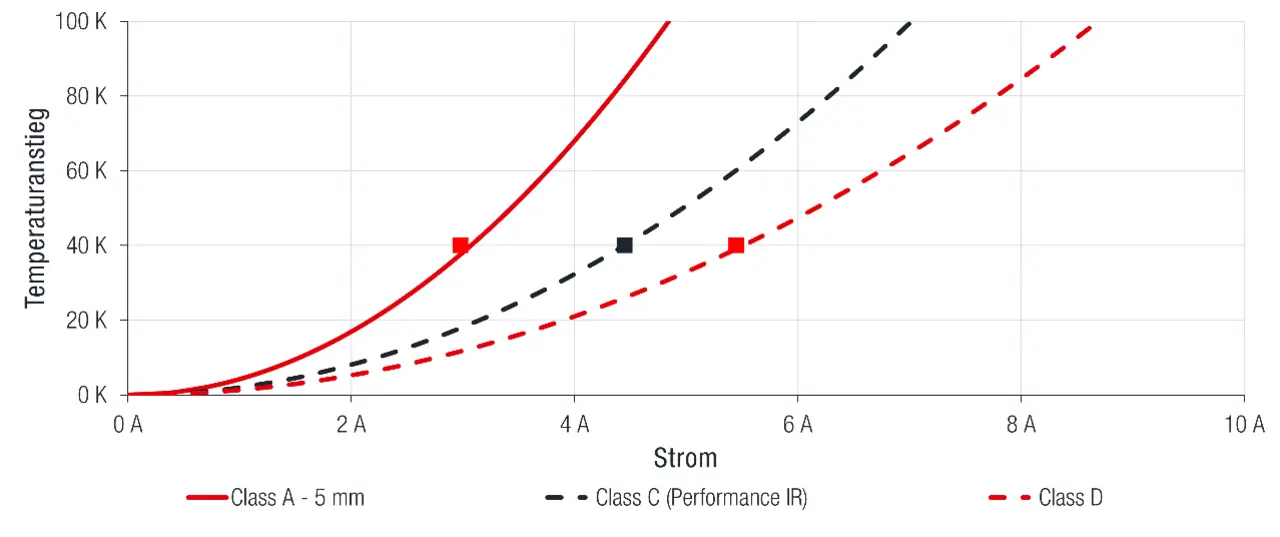

Betrachtet man die Induktivität WE-LHMI (744 373 460 68), so hat sie einen Nennstrom von 4,45 A (Bild 4). Dieser wird auf einer IEC 62024-2 IClass C Leiterplatte gemessen. Das Diagramm zeigt den Temperaturanstieg als Folge des Gleichstroms für dieses Bauteil auf der IC-Klasse A 5 mm, IC-Klasse C und IC-Klasse D Leiterplatte. Zusätzlich zeigt das Diagramm die Ausgabe des Nennstromrechners aus der RedExpert-Benutzeroberfläche, die online verfügbar ist, als Datenpunkte an. Wie man sehen kann, sind die berechneten Werte mit denen vergleichbar, die aus Bauteilmessungen gewonnen wurden.
Dieser Vergleich zeigt, wie der Nennstromrechner den Nennstrom mit relativer Genauigkeit im Vergleich zu Nennstrommessungen berechnet. Er zeigt auch, dass der Nennstrom eines Bauteils in hohem Maße von den Leiterplattenabmessungen abhängt, wobei die Induktivität mit noch höheren Strömen als dem Nennstrom auf dem Datenblatt betrieben werden kann. Darüber hinaus zeigt es, dass die IRP-Werte zum Vergleich herangezogen werden können und bei der Auswahl von Leistungsinduktivitäten vor der Erstellung von Prototypen als Richtschnur dienen. Es ist zu bedenken, dass es sich hierbei um grundlegende Parameter handelt, die nur Gleichströme ohne zusätzliche wärmewirksame Teile auf der Leiterplatte berücksichtigen. Unter realen Bedingungen müssten auch Wechselstromverluste und die thermischen Auswirkungen der umgebenden Komponenten berücksichtigt werden. Der tatsächliche Temperaturanstieg in den Endanwendungen wird je nach den Bedingungen erheblich variieren.
Nennstrom abhängig von Leiterplattenabmessungen
Die in den Datenblättern angegebenen Nennstromwerte dienen als Anhaltspunkt für die Auswahl von Leistungsinduktivitäten. Der Temperaturanstieg in Leistungsdrosseln kann jedoch von den Abmessungen der Leiterplatte, auf der sie getestet werden, beeinflusst werden. Diese sind nicht immer zwischen allen Herstellern vergleichbar, was eine falsche Vorstellung davon vermittelt, was die Nennstromwerte tatsächlich bedeuten.
Vergleicht man ähnliche Bauteile verschiedener Hersteller auf denselben Leiterplatten, zeigt sich, dass das thermische Verhalten nahezu analog ist. Zu diesem Zweck hat Würth Elektronik einen Online-Nennstromrechner entwickelt, mit dem der Nennstrom von Leistungsinduktivitäten von Würth Elektronik auf einer Leiterplattengröße nach Wahl des Entwicklers ermittelt werden kann. Damit lässt sich ein Nennstromwert für die Endanwendung des Anwenders abschätzen oder es lassen sich Leistungsinduktivitäten mit Komponenten des Wettbewerbs vergleichen.
Literatur
[1] Blakey, R.; Gerfer, A.: What do rated current values mean? Application Note ANP096 from Würth Elektronik: www.we-online.com/ANP096
[2] RedExpert Rated Current Calculator: https://redexpert.we-online.com/redexpert/#/module/4/dr/ANP138
[3] Blakey, R.: Custom Rated Current Calculator. Application Note ANP138 from Würth Elektronik: www.we-online.com/ANP138
Autor
Dr. Richard Blakey wechselte nach seinem Abschluss in Biomedizinischen Wissenschaften (2010) an der University of Central Lancashire (UK) zur Liverpool John Moores University (LJMU), wo er mit einer Arbeit zum Thema "Entwicklung dielektrischer spektroskopischer Resonanzsensoren für biomedizinische und industrielle Anwendungen" (2014) promovierte. Anschließend arbeitete er an verschiedenen Universitäten und Forschungszentren in ganz Europa, bevor er 2017 als Anwendungsingenieur zu Würth Elektronik eiSos wechselte, wo er für die Modellierung und Simulation von Komponenten und Anwendungen verantwortlich ist.
