embedded world 2014

Geballte Oszilloskop-Kompetenz

20. Februar 2014, 11:48 Uhr | Nicole Wörner

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Teledyne LeCroy: 12-Bit-High-Definition-MSOs

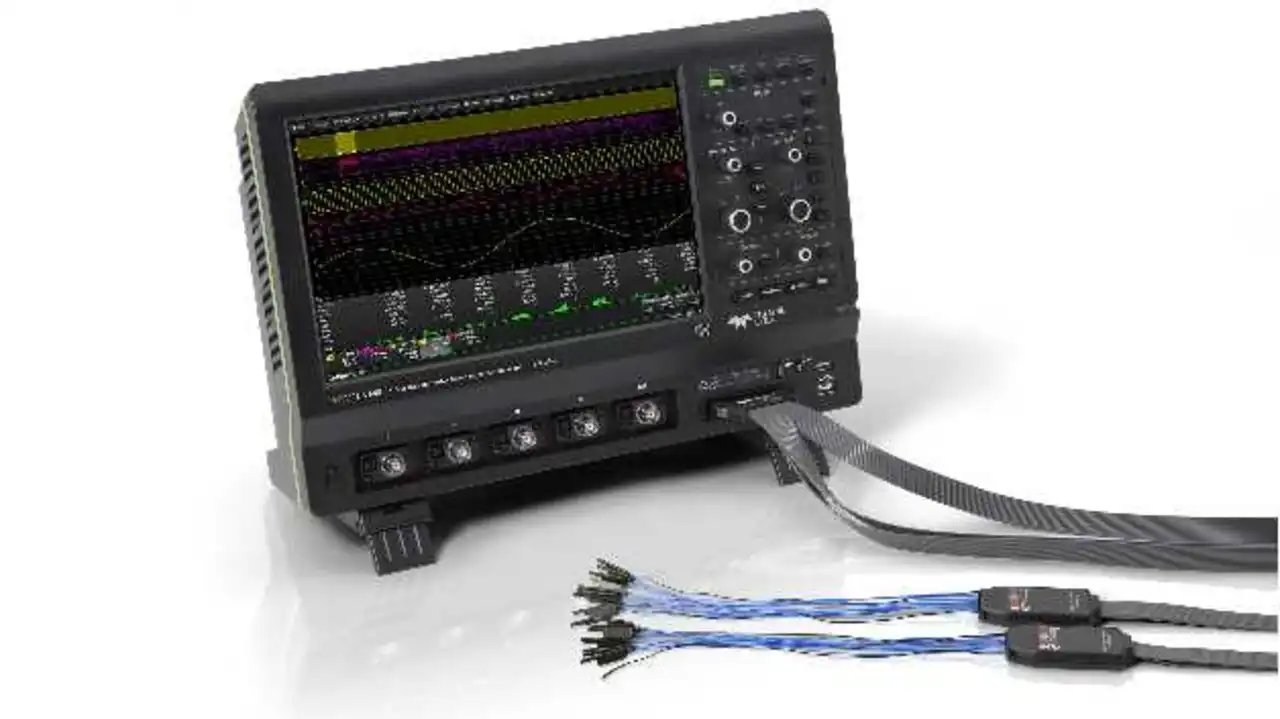

Mit der 12-Bit-HD4096-High-Definition-Technologie ausgestattet sind die Mixed-Signal-Oszilloskope der Serien HDO4000-MS und HDO6000-MS von Teledyne LeCroy

Wer bei einem Mixed-Signal-Oszilloskop Wert auf hohe Auflösung legt, sollte bei Teledyne LeCroy (Halle 4, Stand 510) vorbeischauen. Dort sind die 12-Bit-HD4096-High-Definition-Modelle der Serien HDO4000-MS und HDO6000-MS zu sehen.

Die zwei- und vierkanaligen Varianten der HDO4000-MS-Serie verfügen über Bandbreiten von 200 MHz bis 1 GHz und eine Abtastrate von 2,5 GSample/s mit bis zu 50 Mpts Speicher/Kanal.

Die Vierkanal-Modelle der HDO6000-MS-Serie bieten 2,5 GSample/s, bis zu 250 Mpts Speicher pro Kanal und Bandbreiten von 350 MHz, 500 MHz und 1 GHz.

Allen Varianten gemeinsam sind 16 digitale Kanäle und ein 12,1”-Touch-Display. Darüber hinaus sind die HDO-MSOs mit speziellen digitalen Debugging Tools ausgestattet. Analoge und digitale Muster-Trigger, übergreifende Zeitmessungen auf den digitalen und analogen Kanälen, parallele Mustersuche, Logic-Gate-Emulation und eine Aktivitätsanzeige der digitalen Eingänge sind ideal für die präzise Schaltkreisüberprüfung und die schnelle Fehlersuche an komplexen Systemen.
