Fertigungsabläufe optimieren

24. April 2017, 16:42 Uhr | Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Dosiergerät zum Auftragen kleinster Flüssigkeitsmengen

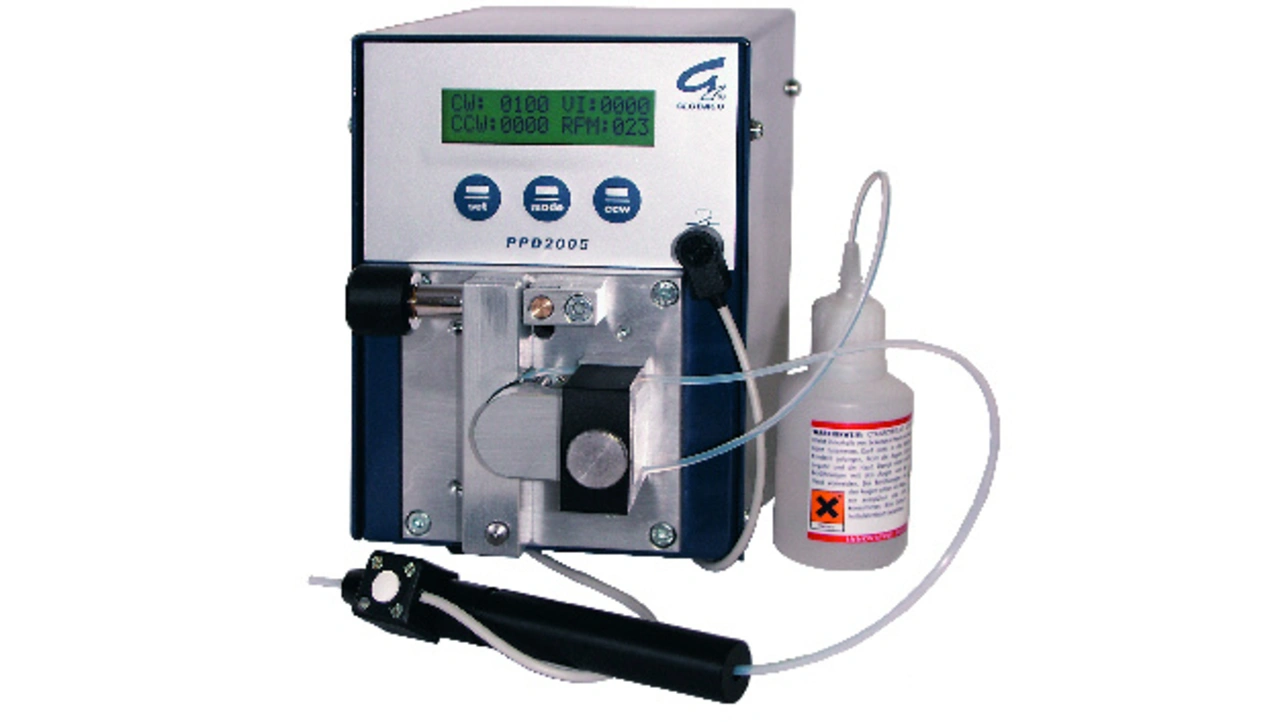

Das peristaltische Dosiergerät PPD-2005 (Bild 2) der Globaco GmbH (Halle 5, Stand 118) eignet sich zum Dosieren dünnflüssiger Medien. Dank des im Gerät verbauten, hochpräzisen Schrittmotors ist eine exakte Dosierung von kleinsten Mengen niedrigviskoser Montageflüssigkeiten möglich. Die Schlauchpumpe arbeitet vollkommen ohne Druckluft, was speziell bei der Verarbeitung von Cyanacrylaten den Vorteil mit sich bringt, dass diese direkt aus dem Kaufgebinde dosiert werden können. Das Umfüllen des Klebstoffs ist nicht nötig.

Eine integrierte Rücklauffunktion verhindert ein Nachtropfen. Die Reinigung von materialführenden Teilen ist nicht erforderlich, da das Medium ausschließlich mit dem Teflon-Schlauch in Berührung kommt. Standardmäßig wird das PPD-2005 zudem mit einem Fingerschalter ausgeliefert; ein Fußschalter ist optional erhältlich. Das neu entwickelte Dosiergerät lässt sich digital einstellen und gewährleistet dadurch reproduzierbare Dosierungen. Der Schnellspannkopf erlaubt überdies einen raschen Schlauchwechsel. Die RS-232-Schnittstelle ermöglicht eine externe Ansteuerung.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Schattenmasken aus Metall oder Polyimid

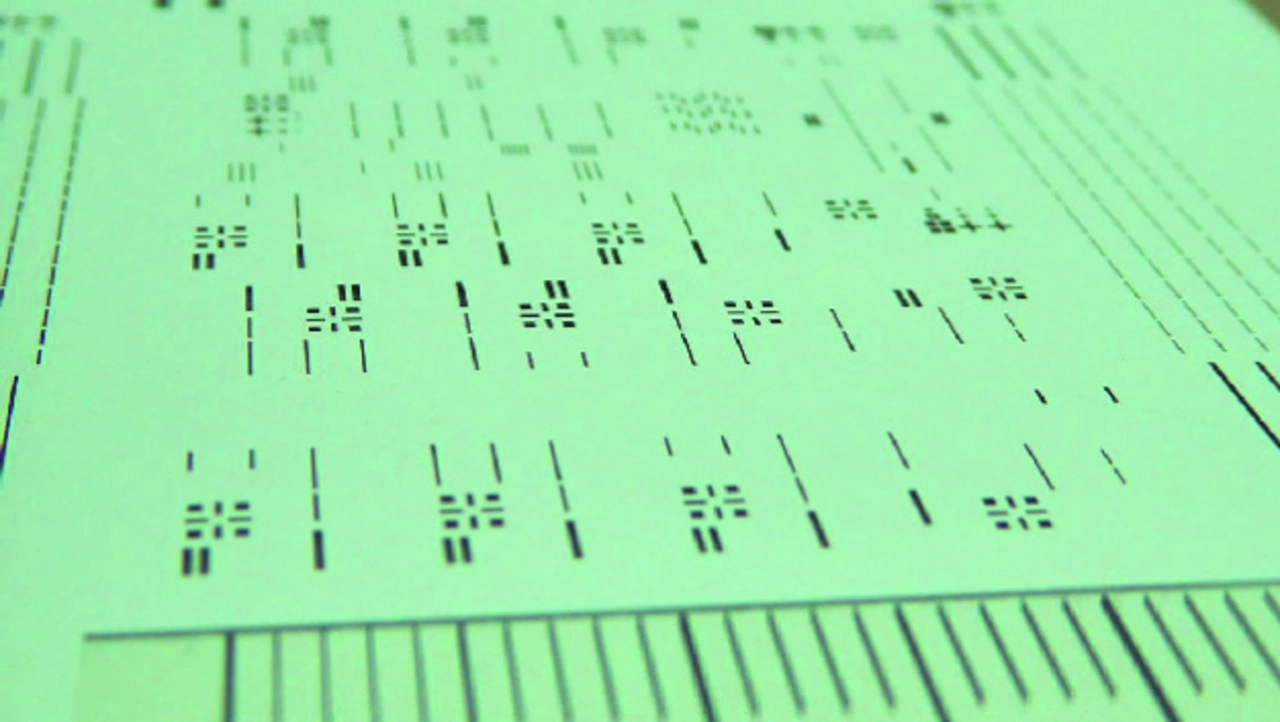

Für die exakte Abbildung feiner Strukturen auf Substraten kommen Schattenmasken (auch Bedampfungsmasken, Bild 3) zum Einsatz. Die Anforderungen an solche Masken sind vielfältig. Entsprechend ihrem Einsatzzweck werden sie in den unterschiedlichsten Materialien gefertigt. Die Firma CADiLAC Laser GmbH (Halle 4, Stand 216) fertigt entsprechende Schattenmasken in der Hauptsache aus Edelstahl bzw. aus Polyimid. Bei Edelstahlmasken sind die magnetischen Eigenschaften von Vorteil, wenn eine Abdichtung zum Substrat erforderlich ist.

Nichtleitende Schattenmasken fertigt die Firma aus Kunststoffen – zumeist Polyimid. Als Anforderung für diese Masken steht oftmals eine hohe Temperaturbeständigkeit im Vordergrund. Durch die Flexibilität des Materials lässt sich ein sehr großes Einsatzspektrum realisieren. Das Verunreinigen des zu bedampfenden Substrates durch Metall-Ionen wird mit diesem Material ausgeschlossen und es sind feinste Strukturen realisierbar.
