Laser Beam Scanner von TriLite

Ab sofort Muster für AR-Prototyen-Entwicklung

20. März 2024, 9:32 Uhr | Heinz Arnold

So wird eine AR-Brille mit der »Trixel 3« Light-Beam-Enginge aussehen, die die virtuellen Bilder in die Brille eingekoppelt und der Realität überlagert.

Ab sofort stellt TriLite Muster ihres »Trixel 3«-Laser Beam Scanners zur Verfügung, die die schnelle Prototypenentwicklung von Augmented-Reality-Systemen wie AR-Brillen ermöglichen.

▶ Diesen Artikel anhören

In dem »Trixel 3«-Laser Beam Scannern (LBS) hat TriLite die Display-Engine, die Steuerelektronik und die »TriLite Trajectory Control Module«-Software (TCM) kombiniert. Damit stehen alle Komponenten auf Systemebene zur Verfügung, die für die Evaluierung, die Anwendungsentwicklung und für den Test erforderlich sind, um die Zeit bis zur Markteinführung zu verkürzen.

»Trixel 3« ist das kleinste Projektionsdisplay der Welt. Es bietet Kompaktheit und geringes Gewicht, gepaart mit außergewöhnlicher Helligkeit und Genauigkeit. Es ermöglicht AR-Systeme für Smart Glasses und eine breite Palette von Verbraucheranwendungen mit extrem niedrigem Stromverbrauch (<320 mW) für den ganztägigen Einsatz.

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

Die technischen Muster basieren auf der optischen Display-Engine »Trixel 3«, die einen einzelnen 2D-MEMS-Spiegel, RGB-Laserdioden und alle optischen Komponenten kombiniert. Die LBS-Einheit wird vorkalibriert geliefert, um die Farben und Verzerrungen zu korrigieren. Die Display-Engine und die Ansteuerelektronik haben jetzt einen einheitlichen Formfaktor, was für die Kunden wichtig ist, um ihre AR-Systeme, die die »Trixel 3«-Technologie nutzen, schnell zu entwerfen und Prototypen zu erstellen.

Markteinführung noch in diesem Jahr

»Mit den jetzt verfügbaren Entwicklungsmustern stehen wir kurz vor der endgültigen Spezifikation von „Trixel 3“. Dies ist ein wichtiger Meilenstein, um ein qualifiziertes Produkt auf einer qualifizierten Produktionslinie gemäß TriLite's Advanced Product Quality Planing zu haben und die Markteinführung im Laufe dieses Jahres mit führenden Kunden zu ermöglichen«, sagt Dr. Dietmar Gleispach, COO von TriLite.

Software- satt Hardware-Komplexität

TriLite liefert mit den technischen Mustern Die neueste TCM-Software, die Teil vom »Software-Defined Display«-Ansatz ist. Dieser Ansatz verlagert die Komplexität von der Hardware in den Softwarebereich und verwendet proprietäre Algorithmen, um optimale Bildqualität und minimale Latenzzeiten zu gewährleisten, Position und Helligkeit mit Subpixel-Genauigkeit zu steuern und einen niedrigen Stromverbrauch zu garantieren. TCM läuft auf einem Host-Prozessor und die Entwicklungsmuster enthalten einen geeigneten Evaluierungshost.

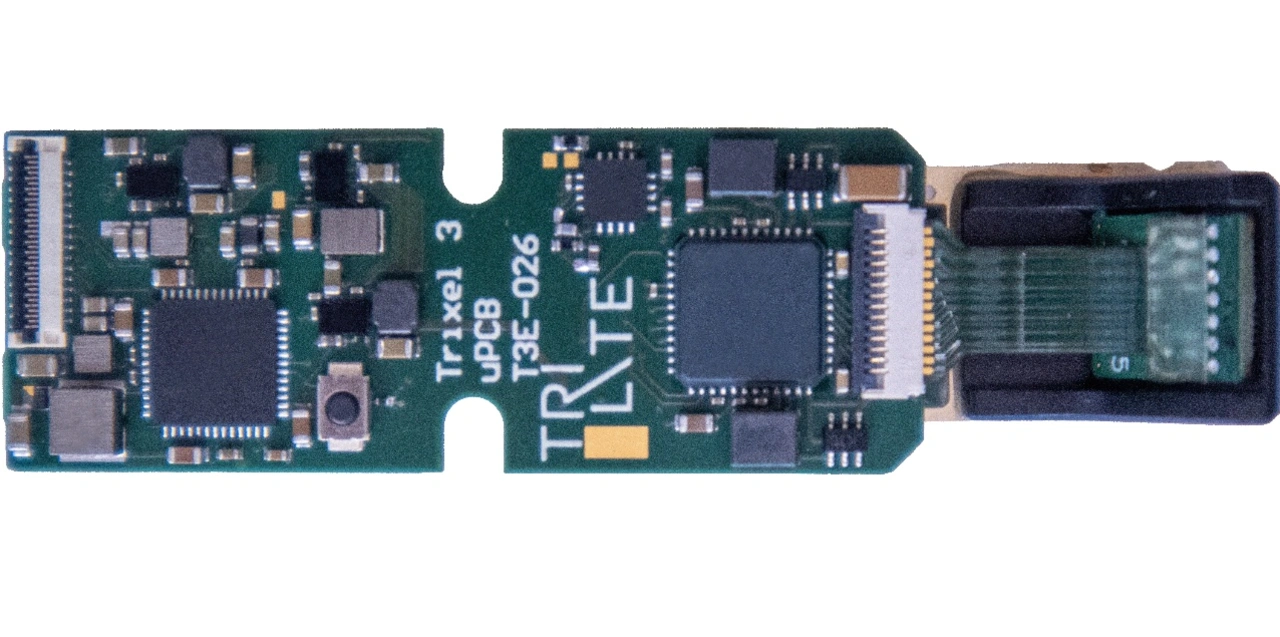

Die Entwicklungsmuster enthalten auch die Ansteuerelektronik für den Anschluss des »Trixel 3«-LBS an den Host. Dazu gehören der TriLite Image Controller (TIC) sowie Treiber für die RGB-Laserdioden und den MEMS-Spiegel.

Nahtlos in die Massenproduktion

Mit einem schnell wachsenden Ökosystem von Fertigungspartnern will TriLite eine nahtlose Massenproduktion ermöglichen, in der kundenspezifische Standardkomponenten zum Einsatz kommen und hochmoderne Produktionsanlagen für große Stückzahlen verwendet werden. Das Ergebnis ist eine ultrakompakte optische Display-Engine mit einer Helligkeit von 15 lm, die selbst bei direktem Sonnenlicht mühelos ablesbar ist. Dank der geringen Systemlatenz verschmelzen die AR-Bilder auf natürliche Weise mit der Umgebung und den Bewegungen des Trägers und sorgen für ein immersives AR-Erlebnis. »Trixel 3« ist vollständig kompatibel mit modernen Waveguides und benötigt keine Relaisoptik, was Platz und Gewicht spart.
