Dichtung und Wahrheit
Welche Ultra-Low-Power-Mikrocontroller sind energieffizient?
Fortsetzung des Artikels von Teil 5
Microchip PIC24 mit proprietärer 16-bit-CPU
Der PIC24FJ64GA202 ist ein 16-Bit-Microcontroller von Microchip mit integriertem Hardware-Crypto- Modul und der sogenannten eXtreme-Low-Power-Technologie (XLP). Diese Familie umfasst auch 128KB Flash, 8 KB RAM und erweiterte Peripherie. Die Kombination dieser Eigenschaften prädestiniert diese Mikrocontroller für Low-Power-Embedded-Security-Anwendungen. Microchip hat die an EMBCC gelieferte Software mit leicht angepasstem hardware_setup.c zur Verfügung gestellt. Ein eigenes Compilat brachte einen Score von ca. 40, während das von Microchip übergebenes Hex-File 77.43 brachte.

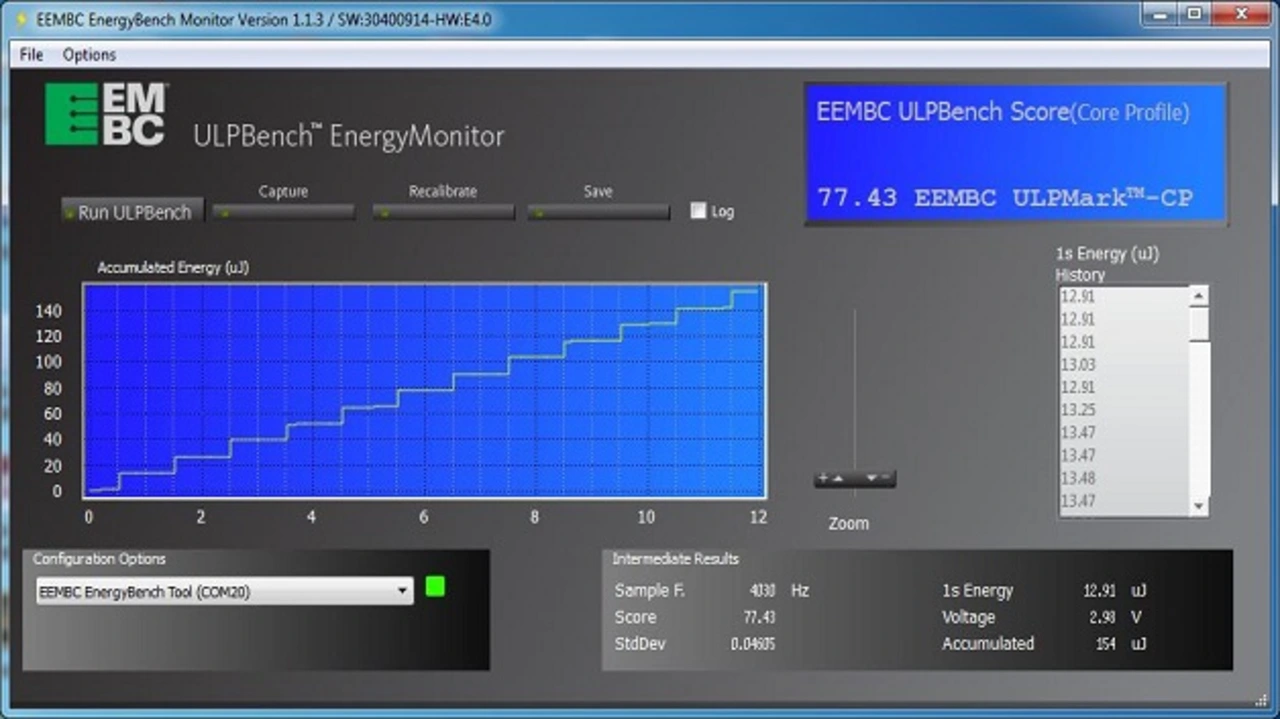

Nach einer Telefonkonferenz mit Microchip konnten die Optionen für die Messungen geklärt werden. Wichtig beim Messen ist, dass der Controller nicht im DebugMode ist, man muss also den Debugger disconnecten, alle Jumper bis auf JP9 entfernen und dann den EnergyMonitor an J10 2&3 anschließen. Nur so kann eine parasitäre Stromaufnahme verhindert werden. Das Resultat des EEMBC ULPBench für den PIC24FJ64GA202 unter den geschilderten Bedingungen zeigt das Bild. Mit einem Wert von 77,43 kann sich der PIC nicht in der Spitzengruppe einordnen, was an der vergleichsweise rechenschwachen CPU liegt, die den Controller über eine relativ lange Zeit in den energiehungrigen aktiven Modus zwingt.
