Dichtung und Wahrheit
Welche Ultra-Low-Power-Mikrocontroller sind energieffizient?
Fortsetzung des Artikels von Teil 4
Texas Instruments 32-bit-MSP432 mit ARM-Cortex-M4
Die Controllerfamilie MSP432P401x von Texas Instruments ist die neueste Ergänzung zum Portfolio von effizienten Ultra-Low-Power-Mixed-Signal-Mikrocontrollern. Kern des MSP432P401x ist statt der proprietären 16-bit-CPU nunmehr ein ARM Cortex-M4-Prozessor mit einer Vielzahl von Konfigurationsmöglichkeiten und umfangreicher Peripherie.
Ein Blink-Programm lief sofort, aber Schwierigkeiten traten bei der Inbetriebnahme des ULPBenchs auf. Die Ursache für dieses Problem lag beim 32 kHz-Quarz. Der Austausch des Boards und die Fehleranalyse erfolgten durch TI.

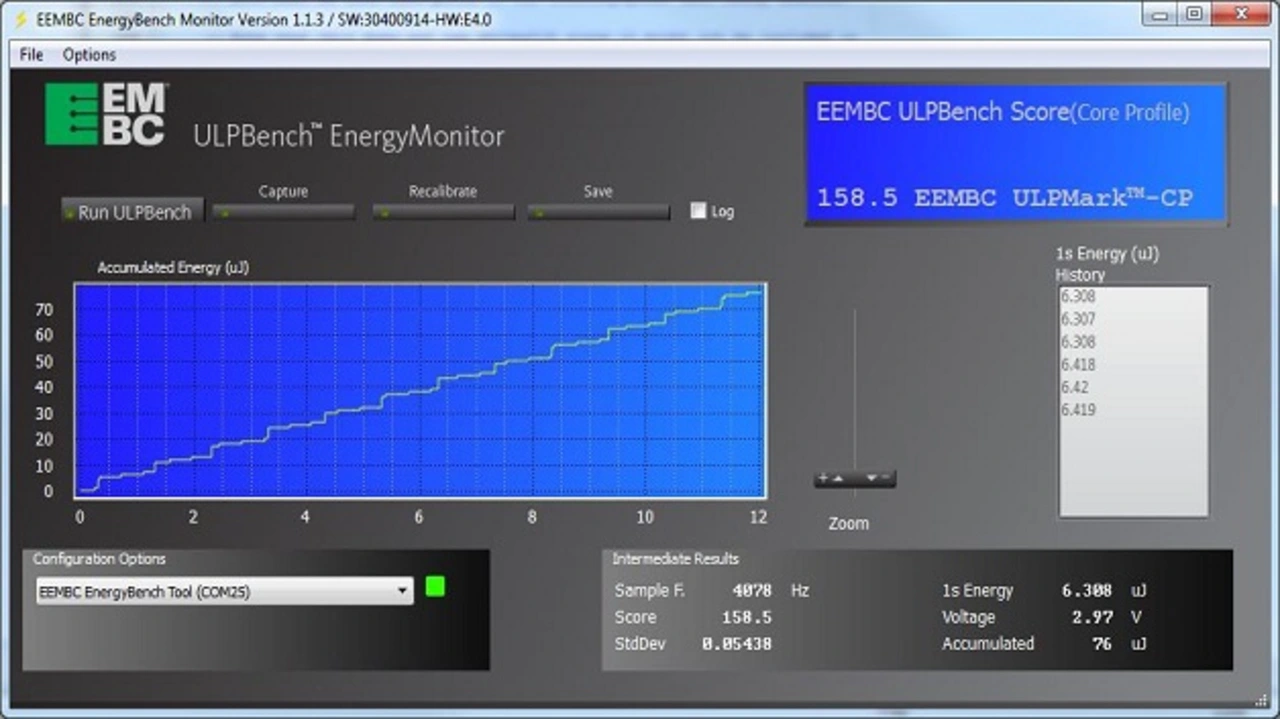

Beim Austauschboard wurde ähnliches Verhalten festgestellt. Der ULPBench startete unzuverlässig, was durch TI auf suboptimales Setting der Quarz-Parameter zurückgeführt werden konnte: „Setting the crystal to the lowest drive strength for this crystal does not work. Once we configure it to a slightly higher drive strength, it starts working like it should be“. Das Resultat des EEMBC ULPBench für den MSP432P401R nach Anpassung der Settings zeigt das Bild. Der erzielte Wert ist rund 5× so hoch wie bei dem zuvor vermessenen 16-bit-Derivat.
