1700-V-SiC-MOSFETs machen es möglich
Hilfsstromversorgungen - kompakt und kostengünstig
In Hilfsstromversorgungen für dreiphasig gespeiste industrielle Systeme lassen sich durch die Verwendung von SiC-MOSFETs statt Si-Bausteinen kompaktere Lösungen mit höherem Wirkungsgrad realisieren. Wie das geht, zeigt Rohm mit Anwendungsbeispielen in Form von Evaluierungs-Boards.
Leistungswandler in industriellen Systemen wie etwa PV-Wechselrichtern, unterbrechungsfreien Stromversorgungen oder Antrieben benötigen eine Hilfsstromversorgung (Auxiliary Power Supply, AUX) nicht nur für die Peripherieschaltungen (z.B. Mikroprozessor, LCD, Sensoren, Lüfter), sondern auch für die Gate-Treiber der Hauptschaltung.

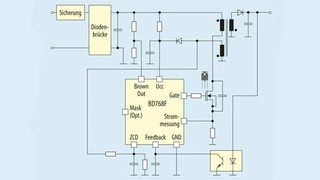

Die Ausgangsleistung solcher Hilfsstromversorgungen, die an ihrem Ausgang eine niedrige Gleichspannung zur Verfügung stellen, liegt im zweistelligen Watt-Bereich. Die übliche Topologie ist der Sperrwandler, der in Dreiphasen-Systemen mit Eingangsspannungen bis 480 V AC oder 900 V DC betrieben wird. Unter Berücksichtigung der zur Primärseite reflektierten Ausgangsspannung, die sich im gesperrten Zustand zur Eingangsspannung addiert, muss der verwendete Leistungsschalter in der Regel eine Durchbruchspannung von über 1500 V bieten.
Mit herkömmlichen Silizium-Bausteinen werden die Implementierungen entweder zu komplex, wenn mehrere Bausteine mit geringerer Durchbruchspannung in Serie geschaltet werden, oder zu ineffizient, denn Silizium-MOSFETs für 1500 V erzeugen hohe Verluste und benötigen sperrige, teure Kühlkörper.
Jobangebote+ passend zum Thema

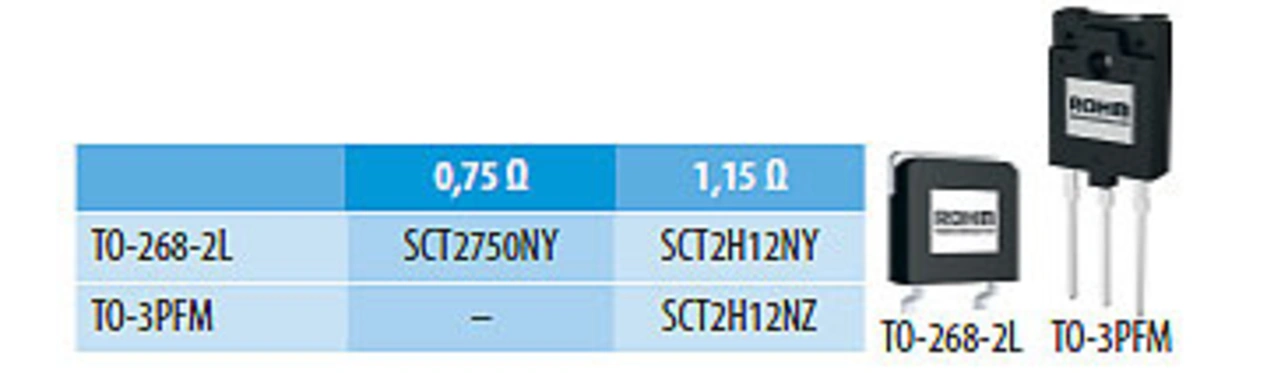

Gelöst werden können diese Probleme, indem man Hilfsstromversorgungen mit einem für 1700 V ausgelegten SiC-MOSFET bestückt. Rohm bietet eine Familie solcher Bauelemente (Tabelle 1) mit Versionen mit Einschaltwiderständen von 0,75 Ω und 1,15 Ω in den zwei Gehäusetypen TO-268-2L- und TO-3PFM an. Während es sich bei ersterem um ein SMD-Gehäuse handelt, ist das zweite vollständig kunststoffumhüllt und isoliert. Beide Bauformen weisen verlängerte Kriechstrecken von 5 mm bzw. 5,45 mm auf.
Die Bilder und Tabellen des Artikels im Überblick
- Hilfsstromversorgungen - kompakt und kostengünstig

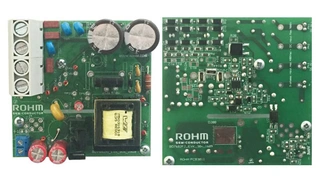

- Passendes AUX-Board
- Das Board im Test
