Unterbrechungsfreie Produktion

Die 22-Meter-Vliesrolle und der Sieben-Liter-Reinigungsmitteltank tragen ebenfalls dazu bei, dass die Drucker der »DEK TQ«-Plattform mehr als zwölf Stunden, also eine komplette Schicht, ohne Bedienereingriffe produzieren können. Das Pivot-Design sorgt für einen perfekten koplanaren Kontakt mit der Schablonenunterseite und damit für maximale Reinigungsqualität. Katschke: »Wir haben den Reinigungsmittelverbrauch durch selektive Anwendung deutlich reduziert. Das Mittel wird per Dispenser von oben aufgetragen, und zwar nur im Bereich der zu verarbeitenden Leiterplatte.«

Um manuelle Eingriffe zugunsten weiterer Flexibilität weiter minimieren zu können, ist ein optionales Pastenmanagement erhältlich. Dieses arbeitet laut Katschke mit automatischem Pastenspender und integrierter Pastenhöhenkontrolle mit individuell konfigurierbaren Warn- und Stoppschwellen. Ebenfalls optional erhältlich ist ein Dual Access Cover für den unterbrechungsfreien Druck: Die Lotpastenkartusche kann damit über ein seitlich verschiebbares Haubenteil im laufenden Betrieb gewechselt werden.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

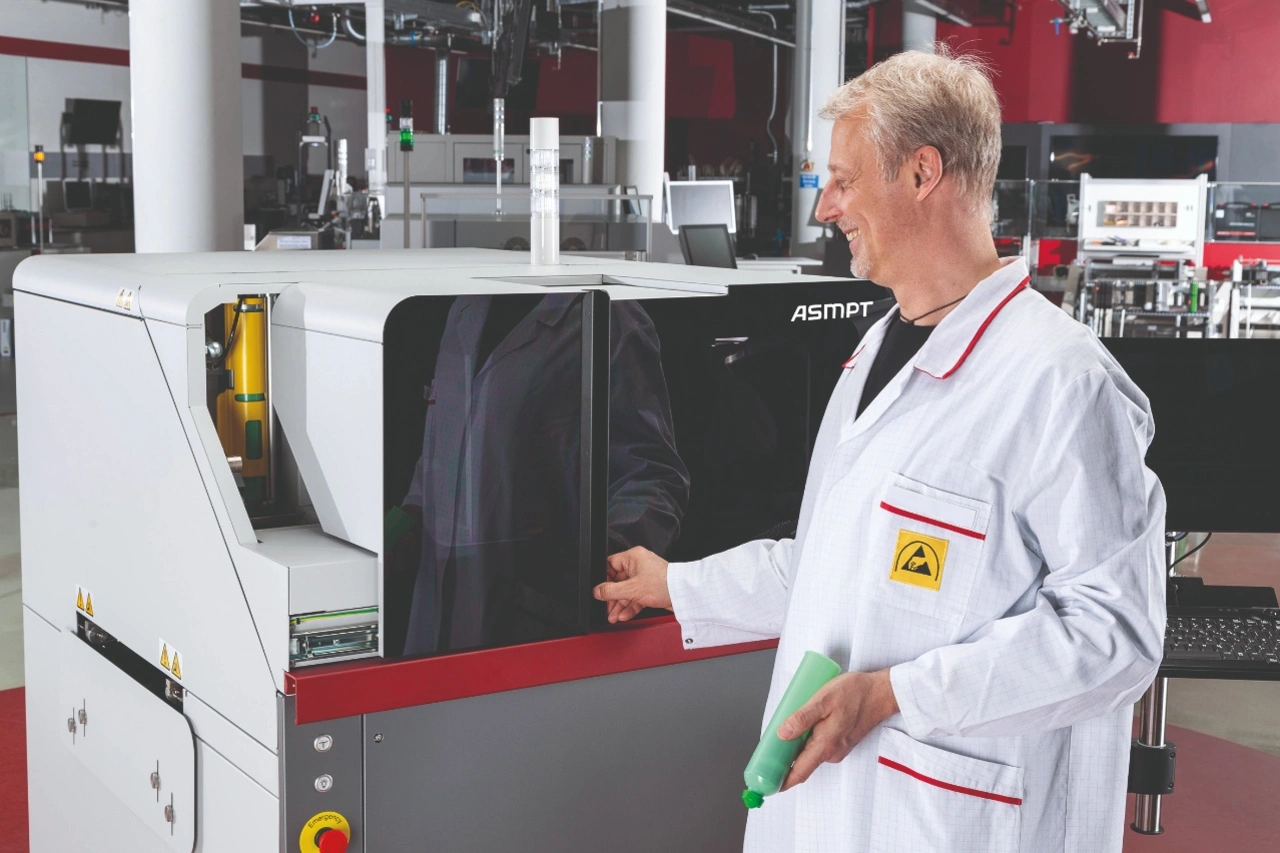

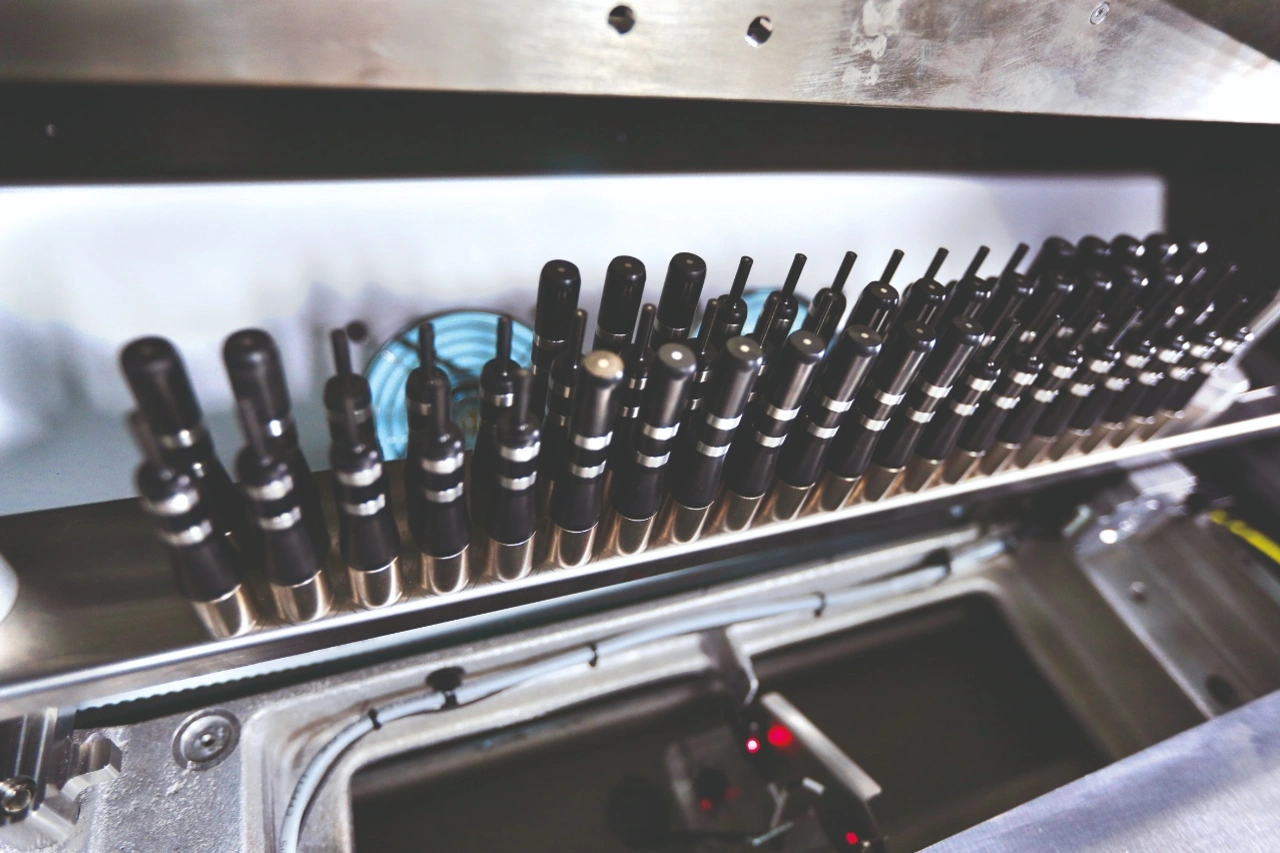

Wer sich für das Zusatz-Feature Smart Pin Placement entscheidet, kann ebenfalls mit weniger manuellen Eingriffen produzieren. Dabei werden Unterstützungs-Pins (4 mm und 12 mm Durchmesser) programmgesteuert und voll automatisch gesetzt. Beim »DEK TQ L« fasst das Magazin bis zu 60 Pins. Ein Novum und essenzielles Feature in der Branche: Nach dem Setzen der Pins wird automatisch die Pinhöhe und -position verifiziert. So lässt sich verhindern, dass ein einzelner Pin die gesamte Baugruppe beschädigt, weil er beispielsweise aufgrund von Verschmutzungen auf dem Tisch minimal erhöht steht.
