Neue Wege für das drahtlose Laden

25. Oktober 2013, 13:53 Uhr | Michael Chinn

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Anforderungen an das Magnetblech

Jede Positioniermethode hat Vor- und Nachteile. Während die geführte Positionierung beispielsweise das Design auf der Tx-Seite vereinfacht, muss eine magnetische Abschirmung berücksichtigt werden. Bei einer Rx-Spule für die geführte Positionierung ist eine magnetische Schirmung unverzichtbar, damit ein hochfrequenter magnetischer Fluss von mehr als 100 kHz verhindert wird, welchen die Tx-Spule beim Erreichen des Aluminiumgehäuses des Akkus generiert und der unerwünschte Wirbelströme erzeugt, die in Wärme umgewandelt werden.

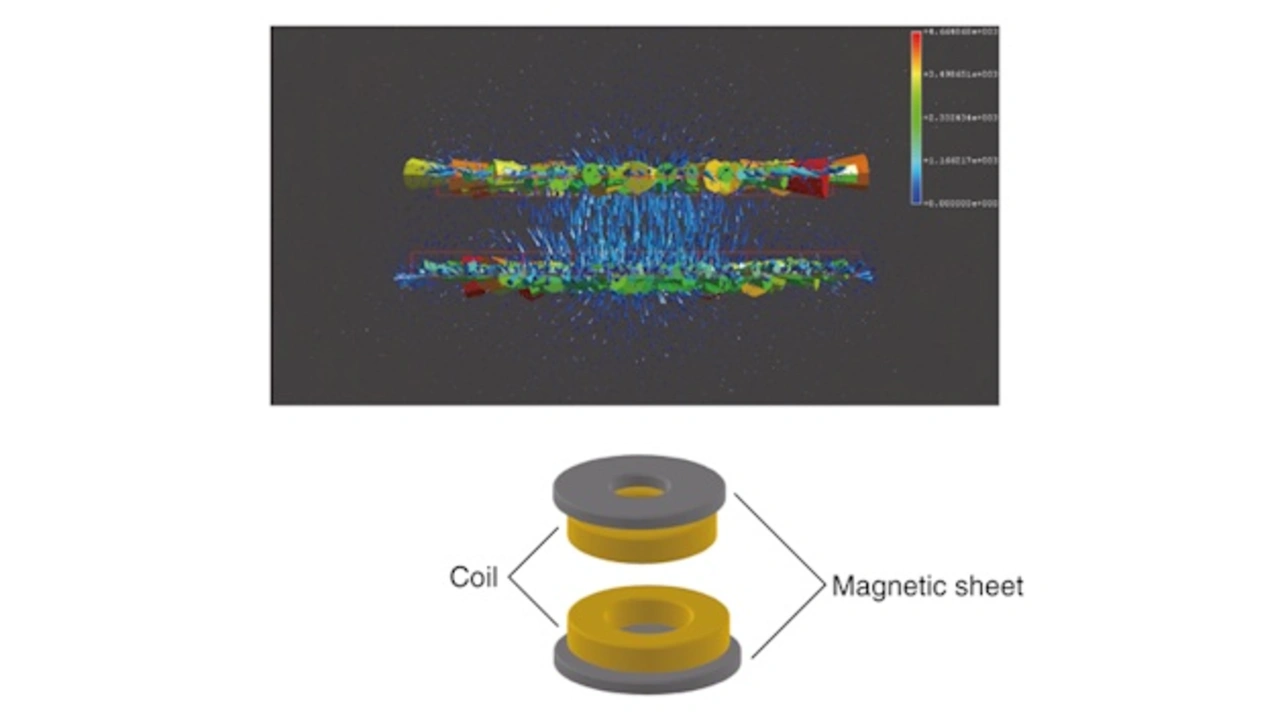

Material und Dicke des Magnetblechs auf der Rx-Seite müssen daher so ausgelegt werden, dass keine magnetische Sättigung eintritt. In dem Fall fließt der magnetische Fluss vom Magneten durch das Magnetblech auf der Rx-Seite (Bild). Daraus ergibt sich die Vormagnetisierungskomponente. Wenn das Magnetblech zu dünn ist, erfolgt eine sättigende Magnetisierung, die bewirkt, dass sich die Induktivität der Spule wesentlich verringert – in diesem Fall ist keine normale drahtlose Energieübertragung möglich. Dieses sehr komplexe Design-Problem hat TDK auf Grundlage seiner Erfahrungen auf diesem Gebiet gelöst.

Die Lösung basiert auf Magnetmaterial- und Verfahrenstechnologien sowie auf einem anspruchsvollen Design des Magnetkreises. Zudem ist das Know-how von TDK in der Wicklungsmuster-Technologie und die Erfahrung durch die Fertigung einer breiten Palette von Spulen Basis für diese Entwicklung.
