Eingangsfilter schützt vor Stromschäden

Chipferrite dämpfen hochfrequente Störimpulse

19. September 2017, 9:49 Uhr | Von Ranjith Bramanpalli
Spannungsspitzen effektiv begrenzen
© Würth Elektronik

Chipferrite sind von allen Bauteilen am besten zur Reduzierung hochfrequenter Störungen im Bereich über 10 MHz geeignet. In Netzteillayouts müssen sie möglichst nah an der Störquelle (Eingangs- und Ausgangsanschlüsse) angeordnet sein, um EMI an den E/A-Kabelbäumen auszufiltern.

Diesen Artikel anhören

Netzteile sind häufig für einen stationären Betrieb ausgelegt, bei dem man sich in der Regel erst in zweiter Linie über vorübergehende Zustände Gedanken macht. In der Praxis sind das Bedingungen wie Einschalt-, Ausschalt- und Lastwechselübergänge, die für die Bauteile des Netzteils häufig jedoch sehr viel belastender sind als der stationäre Betrieb. Zum Dämpfen hochfrequenter Störungen werden Chipferrite bevorzugt am Ein- und Ausgang von Netzteilen angeordnet.

In dem Moment, in dem ein Netzteil eingeschaltet wird, werden alle mit dem Eingangsbus verbundenen Kondensatoren aufgeladen. In sehr seltenen Fällen lässt sich mithilfe einer speziellen Startfunktion ein sanfter Anlauf der Eingangsspannung erzielen, die hierdurch allmählich hochgeregelt wird; meistens jedoch fährt die Eingangsspannung abrupt hoch. Wenn beispielsweise die 12-V (DC)-Spannungsleitung in dem Moment, in dem sie über einen mechanischen Schalter mit dem Abwärtswandler verbunden wird, bereits aktiviert ist, dann wird die Steilheit des Spannungsanstiegs nur durch den Quellenwiderstand sowie durch den Widerstand und die parasitäre Induktivität der Leitungen bzw. Leiterplattenflächen sowie die des Schalters begrenzt.

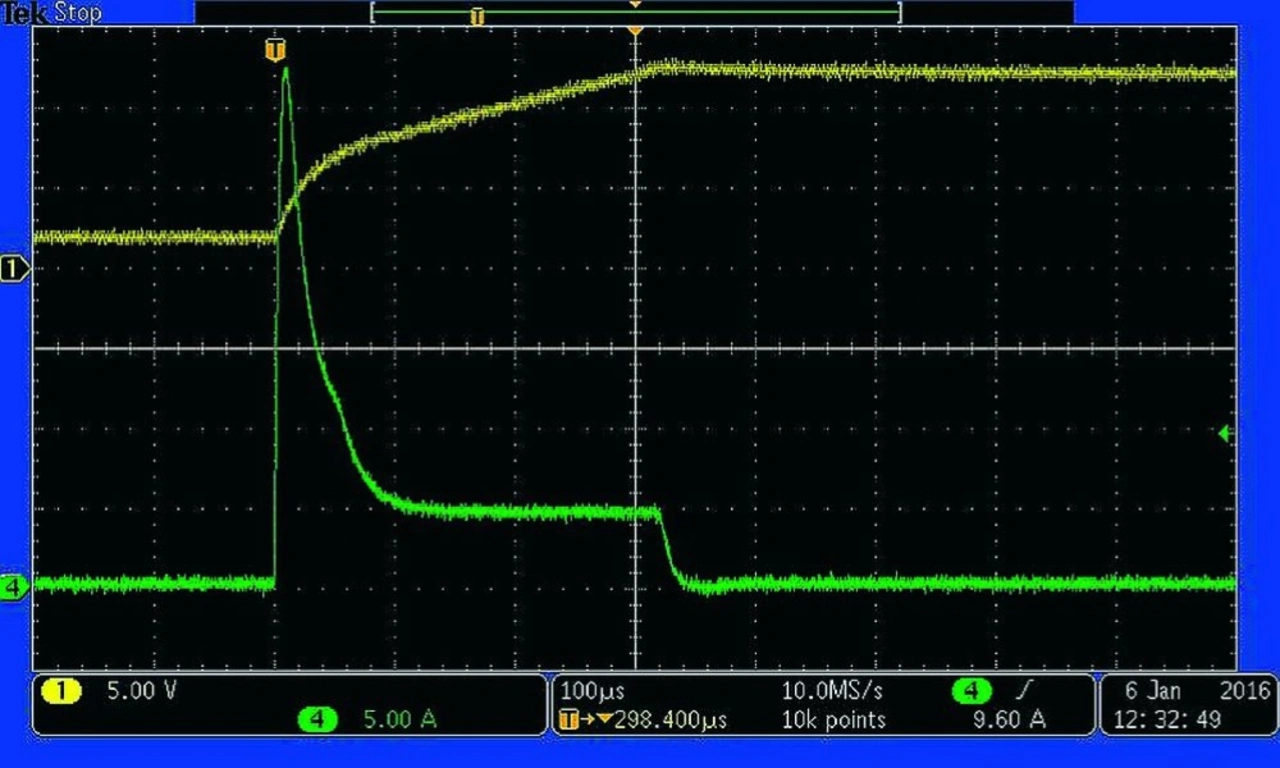

Bild 1. Angelegter Eingangsstrom (33 A) für einen 12-V (DC)-Bus mit annähernd verzögerungsfreier Verbindung zur Aufladung einer Eingangskapazität von 20 µF bei Keramikkondensatoren und von 180 µF  bei Polymer-Aluminiumkondensatoren.
Bild 1. Angelegter Eingangsstrom (33 A) für einen 12-V (DC)-Bus mit annähernd verzögerungsfreier Verbindung zur Aufladung einer Eingangskapazität von 20 µF bei Keramikkondensatoren und von 180 µF bei Polymer-Aluminiumkondensatoren.
© Würth Elektronik

Um diese Werte fallweise quantifizieren zu können, wurden im Rahmen einer Messreihe Widerstand und Induktivität eines 30 cm langen, mit zwei Bananensteckern versehenen Kabels gemessen. Die ermittelten Werte waren 8 mΩ bzw. 0,3 µH. In der Praxis sind alle Spannungsquellen strombegrenzt, aber wenn der 12-V (DC)-Bus eine hohe Ausgangskapazität aufweist – eine Tatsache, die für das zur Erstellung des vorliegenden Anwendungshinweises im Labor verwendete DC-Netzteil zutrifft – dann kann der Ladestrom beim Schließen des mechanischen Schalters schnell einen Wert von 30 A und mehr annehmen (siehe Bild 1).


  1. Chipferrite dämpfen hochfrequente Störimpulse
  2. Stromspitze erreicht 33 A
  3. Ein richtig gewähltes Bauteil reicht vollkommen
  4. Stromspitzensichere Ferrite für den Eingang
