Interview mit Jochen Hüskens, Rohm Semiconductor

Gräben machen Siliziumkarbid besser

14. Dezember 2015, 9:45 Uhr | Ralf Higgelke

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

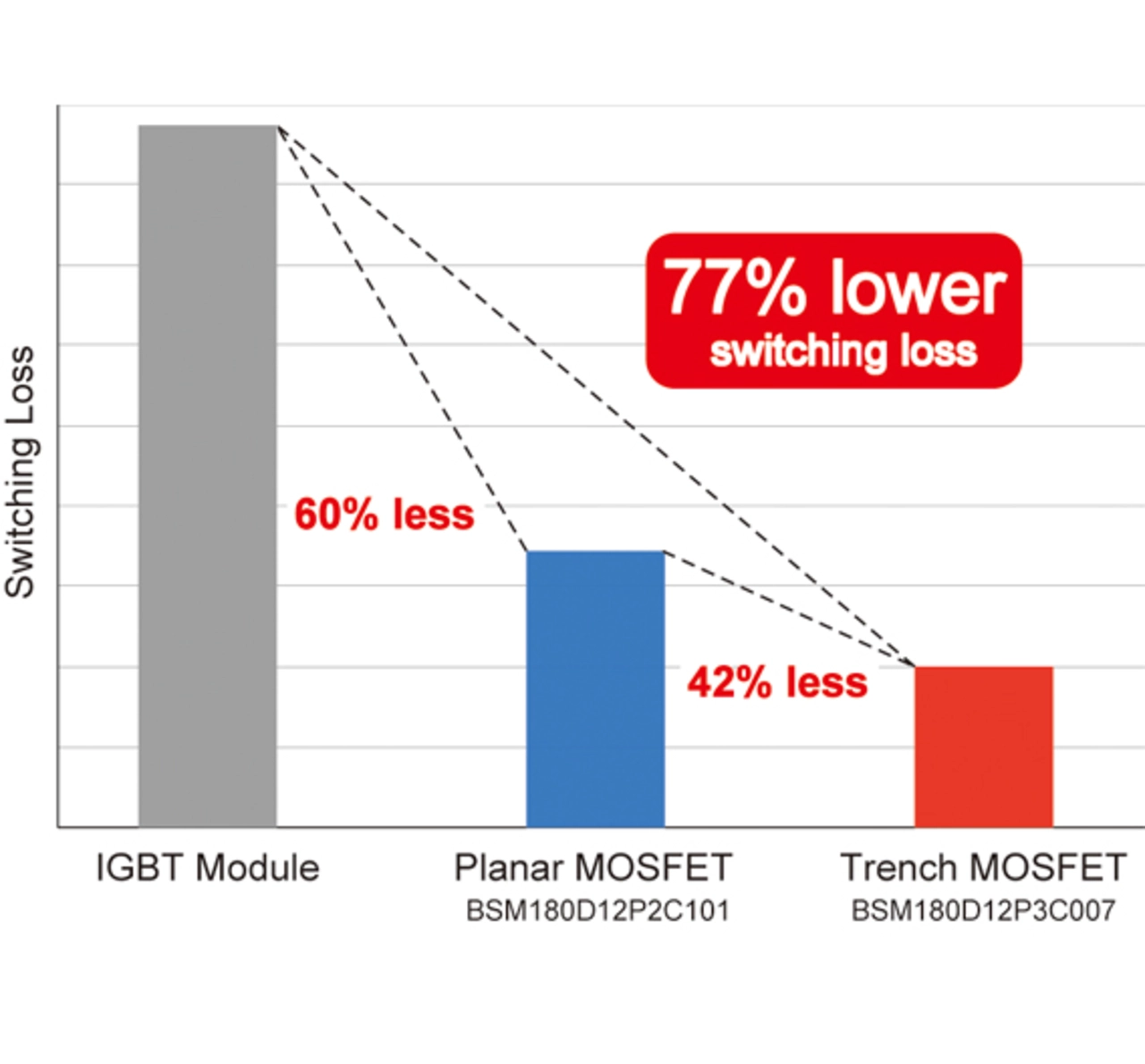

Komplettes Fertigungs-Know-how im Haus

Durch den Erwerb von SiCrystal haben Sie das komplette Fertigungs-Know-how im Haus – vom rohen SiC-Wafer bis zum fertigen Modul. Welche Vorteile haben sich daraus ergeben?

Hüskens: Durch ein integriertes Fertigungssystem vom Roh-Wafer bis zum Baustein und durch proprietäre Screening-Verfahren kann Rohm SiC-Bauelemente wie Schottky-Dioden, MOSFETs oder Powermodule anbieten, die hohe Leistungen handhaben können und gleichzeitig sehr zuverlässig arbeiten. Unsere Kompetenzen decken die gesamte Materialverarbeitungskette von Kristallwachstum bis zur Wafer-Produktion ab.

Weitere Vorteile sind die Unabhängigkeit von anderen externen Quellen. Durch unsere komplette Eigenfertigung können wir bei Rohm höchste Qualität erreichen und SiC-Produkte zu konkurrenzfähigen Preisen anbieten und die so wichtige Zukunftsfähigkeit für diese Hochleistungskomponenten erhalten. Zu jeder Zeit können wir die Versorgung der Kunden mit qualitativ hochwertigen Bauteilen garantieren, um Anwendungen wie Schaltnetzteile, Umrichter für erneuerbare Energien, Wechselrichter und Ladegeräte für Elektro- und Hybridfahrzeuge zu unterstützen.

SiC-MOSFETs muss man anders ansteuern als Silizium-MOSFETs oder -IGBTs. Warum, und welche Empfehlung geben Sie?
