Hohe Flexibilität und Leistungsdichte
2-in-1-SiC-Modul im DOT-247-Gehäuse
Rohm bietet mit dem »DOT-247« ein 2-in-1-SiC-Modul für industrielle Anwendungen wie PV-Wechselrichter, USV-Systeme und Halbleiterrelais. Das Modul bewahrt die Vielseitigkeit des weit verbreiteten »TO-247«-Gehäuses, gewährleistet jedoch gleichzeitig eine hohe Designflexibilität und Leistungsdichte.

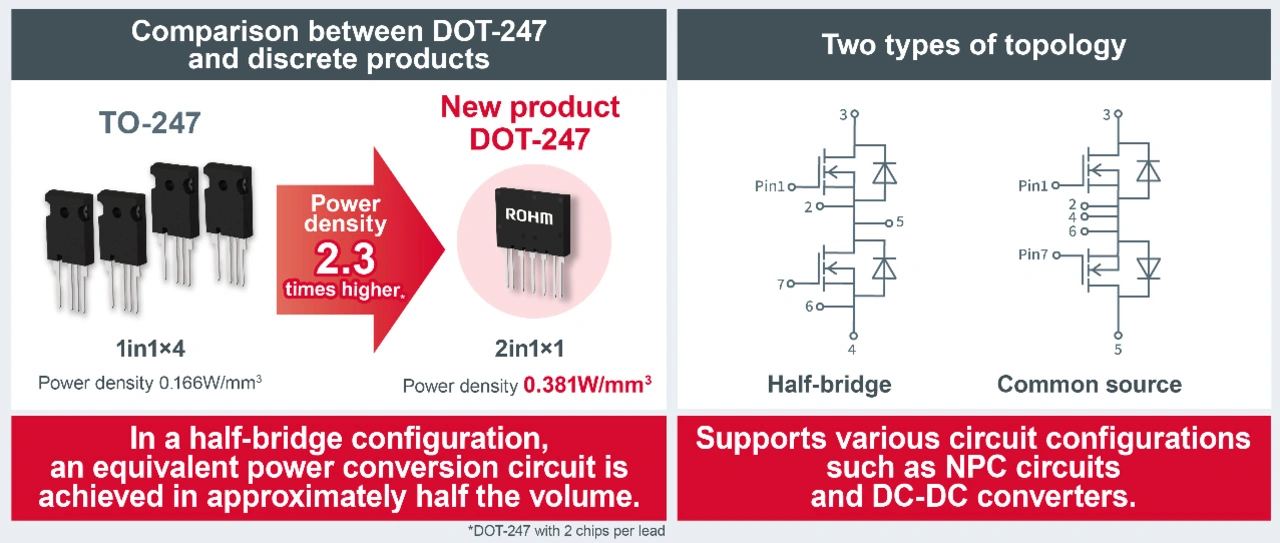

Das DOT-247 von Rohm verfügt über eine kombinierte Struktur aus zwei TO-247-Gehäusen. Dieses Design ermöglicht die Verwendung großer Chips, die im TO-247-Gehäuse konstruktionsbedingt schwer unterzubringen waren. Aufgrund seiner einzigartigen internen Struktur erzielt es zudem einen niedrigen Durchlasswiderstand. Die optimierte Gehäusestruktur bewirkt im Vergleich zum TO-247 eine Reduzierung des Wärmewiderstands um ca. 15 Prozent und der Induktivität um ca. 50 Prozent. Dies ermöglicht in einer Halbbrückenkonfiguration eine 2,3-mal höhere Leistungsdichte als beim TO-247. Dadurch lässt sich die gleiche Leistungsumwandlungsschaltung bei etwa der Hälfte des Volumens realisieren.
Die neuen Produkte mit DOT-247-Gehäuse (SCZ40xxDTx, SCZ40xxKTx) sind in den beiden Topologien Halbbrücke und Common-Source erhältlich. Derzeit sind zweistufige Wechselrichter der Mainstream bei PV-Wechselrichtern. Es gibt jedoch eine wachsende Nachfrage nach mehrstufigen Schaltungen wie Dreistufen-NPC, Dreistufen-T-NPC und Fünfstufen-ANPC, um den Bedarf an höheren Spannungen zu decken. In den Schaltstufen dieser Schaltungen werden Topologien wie Halbbrücke und Common-Source gemischt, sodass bei der Verwendung herkömmlicher SiC-Module in vielen Fällen kundenspezifische Produkte erforderlich sind.
Um dieser Herausforderung zu begegnen, hat Rohm jede dieser beiden Topologien – die kleinsten Bausteine von Mehrpegelschaltungen – zu einem 2-in-1-Modul weiterentwickelt. Dies erlaubt die flexible Unterstützung verschiedener Konfigurationen wie NPC-Schaltungen und DC-DC-Wandler. Gleichzeitig werden die Anzahl der Komponenten sowie die benötigte Montagefläche erheblich reduziert. Dadurch ist eine Miniaturisierung der Schaltungen im Vergleich zu diskreten Komponenten möglich.
Jobangebote+ passend zum Thema
Um die Evaluierung während der Anwendungsentwicklung zu erleichtern, werden nach und nach Evaluierungs-Boards zur Verfügung gestellt. Weitere Informationen erhalten Sie von einem Vertriebsmitarbeiter oder auf der Kontaktseite der Rohm-Website.
Produktspektrum
Anwendungsbeispiele
PV-Wechselrichter, Halbleiterrelais, USV (unterbrechungsfreie Stromversorgung), ePTO und Aufwärtswandler für Brennstoffzellenfahrzeuge
KI-Server (eFuse), EV-Ladestationen etc.
Verfügbarkeit
Rohm beginnt mit der Serienproduktion im September 2025. Produkte, die dem Automobil-Zuverlässigkeitsstandard AEC-Q101 entsprechen, sollen ab Oktober 2025 als Muster ausgeliefert werden.
Support
Rohm bietet umfangreiche Unterstützung auf Anwendungsebene, einschließlich der Nutzung des hauseigenen Motor-Prüfequipments. Darüber hinaus stellt das Unternehmen eine Vielzahl von Hilfsmitteln zur Verfügung, zum Beispiel Simulationen und thermische Designs, die eine schnelle Bewertung und Einführung von DOT-247-Produkten ermöglichen.

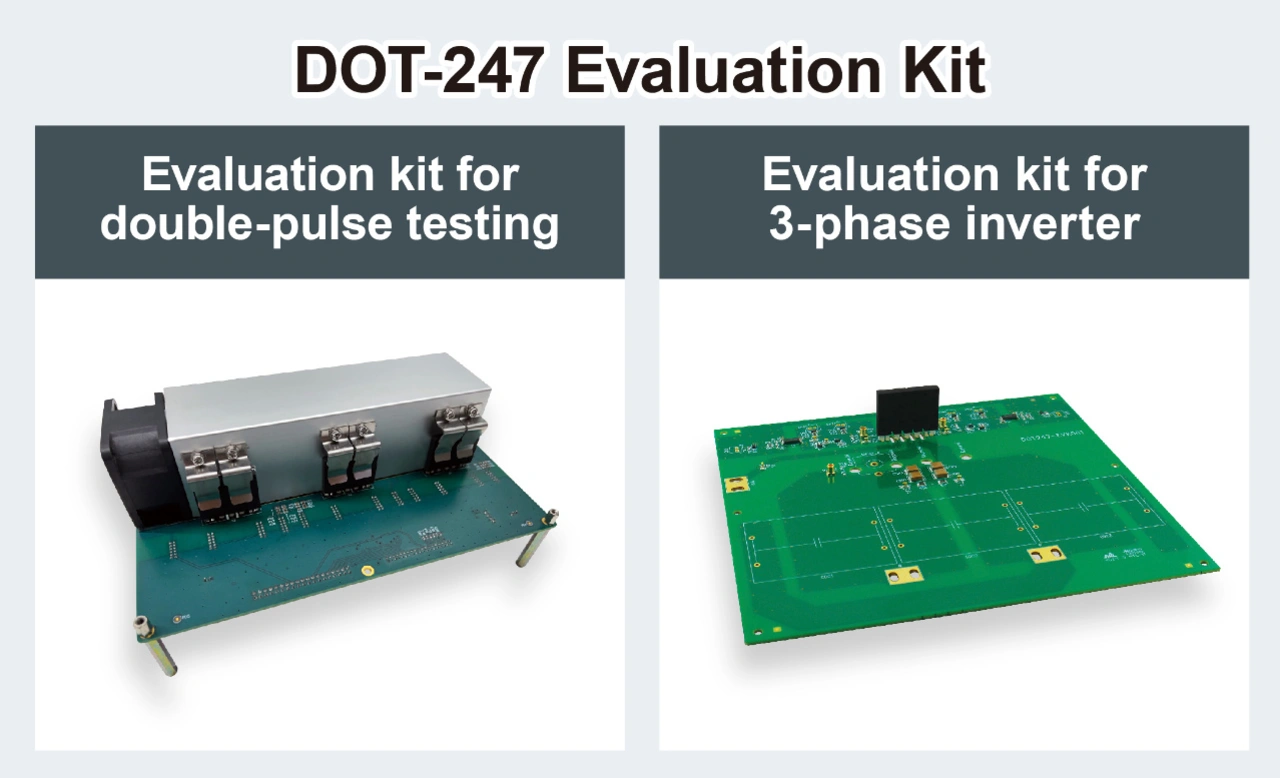

Ein Evaluierungskit für Doppelimpulstests ist bereits verfügbar und ermöglicht sofortige Tests. Ein Evaluierungskit für 3-Phasen-Wechselrichter wird derzeit vorbereitet. Referenzdesigns werden voraussichtlich ab November 2025 verfügbar sein.
