Pre-Compliance-Messungen mit Rigol
Spektrum-Analysator und Software für die EMV
Fortsetzung des Artikels von Teil 1
PC-Software für Pre-Compliance-Tests
Denn auch die PC-Software für EMV-Testsysteme hat Rigol weiter entwickelt. Die zweite Generation hat die Bezeichnung S1210. In Verbindung mit dem DSA832E oder anderen Spektrum-Analysatoren der Serien DSA700 und DSA800 (mit der Option EMI-DSA800) bietet diese Software die Möglichkeit, schnell und einfach Pre-Compliance-Messungen durchzuführen.
Jobangebote+ passend zum Thema
Das EMV-Testsystem S1210 ermöglicht die Durchführung von EMV-Messungen am PC unter Verwendung des für EMV-Pre-Compliance-Messungen wichtigen Quasi-Spitzenwert-Detektors (Quasi-Peak). Zusätzlich sind speziell für diese Tests erforderliche Sonden und Adapter erhältlich.
Beispielsweise können Anwender mit Hilfe einer Zweileiter-V-Netznachbildung (LISN -Linear Impedance Stability Network) und eines Transienten-Limiters leitungsgebundene Störungen bei Compliance-Messungen erkennen. Die technischen Anforderungen sind in den CISPR-Publikationen 16-1 bzw. VDE 0877-1 festgelegt.

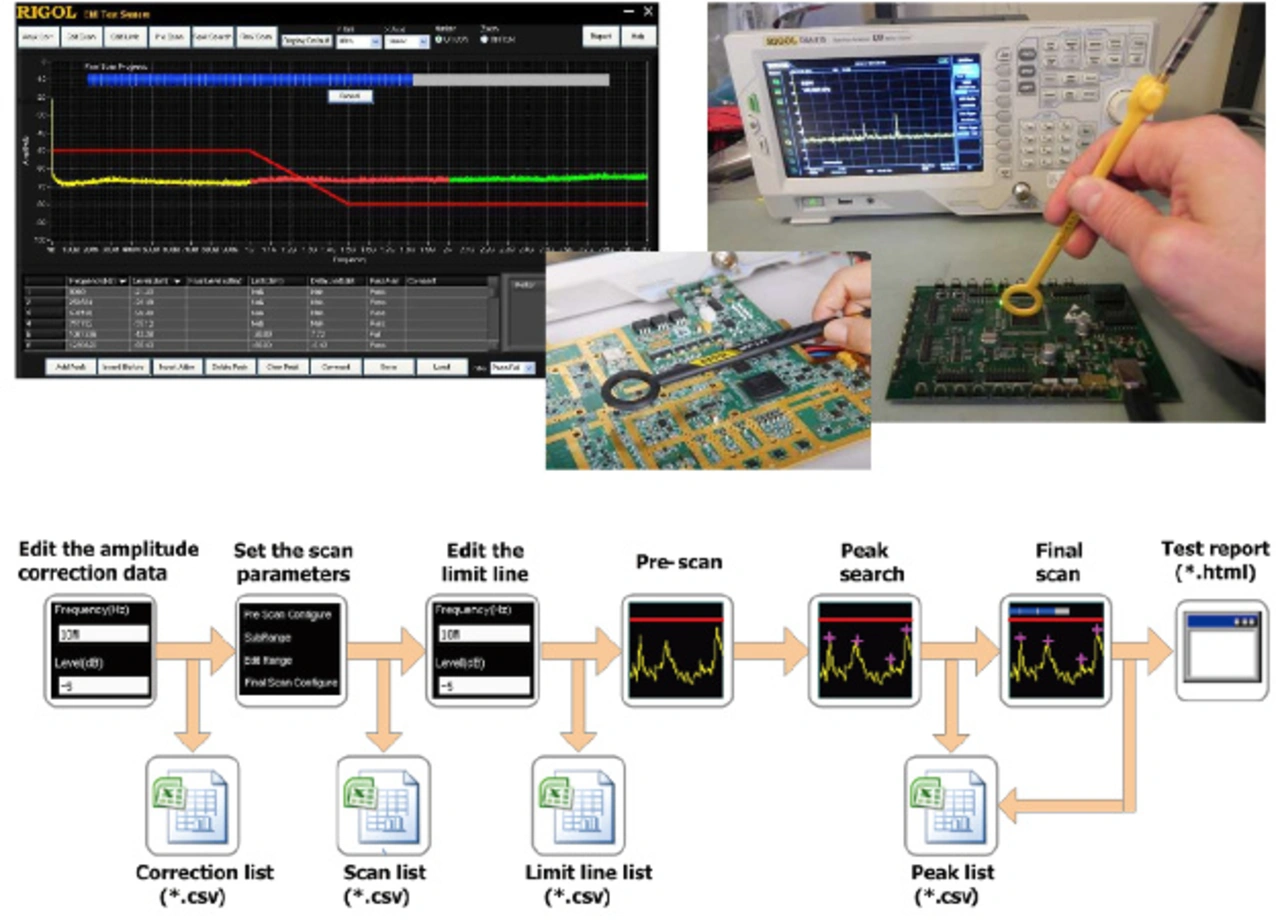

Die Testsystem-Software bietet verschiedene Funktionen, um EMV-Messungen zu erleichtern. Parameter wie Frequenzbereich, Auflösungs-Bandbreite und Scan-Zeit lassen sich über die Scan-Liste festlegen, und Korrekturwerte, beispielsweise durch die Verwendung einer LISN, können berücksichtigt werden. Limits, zum Beispiel für eine Average-Messung und ein zweites Limit für eine Quasi-Spitzenwert-Messung lassen sich entsprechend dem geforderten Standard leicht erstellen, abändern und verwenden. Nach der Durchführung eines Scans werden die Ergebnisse in logarithmischer oder linearer Darstellung angezeigt. Innerhalb einer Messung kann man Peaks suchen und den Spitzenwert (Peak), den Quasi-Spitzenwert (quasi-peak) sowie den Mittelwert als Ergebnisse in einer Liste ablegen und darstellen. Zusätzliche Peaks kann man hinzufügen und unerwünschte Werte löschen. Nach der Messung lässt sich ein Testbericht mit der Messung und der Liste erstellen.
Die Software S1210 und der Spektrum-Analysator DSA832E-TG sind unter anderem bei Meilhaus erhältlich.
