Zwischen Patientenschutz und EMV
Worauf es bei medizinischen Netzteilen ankommt
Sicherheit für Patienten beginnt beim Netzteil: Medizinische Stromversorgungen müssen strenge Isolationsvorgaben der IEC 60601-1 erfüllen und gleichzeitig elektromagnetisch verträglich sein. Warum MOPP-Abstände und GaN-Technologie dabei entscheidend sind – und was Entwickler konkret beachten müssen.
Medizinische Netzteile stehen im Spannungsfeld zwischen hohen Anforderungen an elektrische Sicherheit und strenger elektromagnetischer Verträglichkeit. Die IEC 60601-Normenreihe definiert präzise, welche Isolationsabstände, Ableitströme und Störfestigkeiten notwendig sind, um sowohl Patientenschutz als auch Gerätesicherheit zu gewährleisten.
Besonders die aktuelle Fassung IEC 60601-1, Ausgabe 3.2 (3. Ausgabe mit Amendment 2 von 2020), kombiniert verschärfte Isolations- und Prüfspannungsanforderungen mit einem verstärkten Fokus auf Risikomanagement gemäß ISO 14971:2019 und der konsequenten Bewertung der wesentlichen Leistungsfähigkeit eines Geräts.
Für Entwickler ergibt sich daraus die Aufgabe, kompakte, thermisch optimierte und normkonforme Stromversorgungen zu realisieren, die unter allen Betriebsbedingungen zuverlässig arbeiten.
MOPP, MOOP, Typ B bis CF: Was die Norm fordert
Bevor ein medizinisches Produkt in den USA, Europa oder Asien auf den Markt gebracht werden darf, ist der Nachweis der Normkonformität zwingend erforderlich. Die IEC 60601-1 spezifiziert konkrete Mindestwerte für Isolationsspannungen, Kriech- und Luftstrecken.
| MOP | Isolation (VAC) | Creepage (mm) | Clearance (mm) | Insulation |
|---|---|---|---|---|
| 1×MOOP | 1.500 | 2,5 | 2,0 | Basic |
| 2×MOOP | 3.000 | 5,0 | 4,0 | Double / reinforced |
| 1×MOPP | 1.500 | 4,0 | 2,5 | Basic |
| 2×MOPP | 4.000 | 8,0 | 5,0 | Double / reinforced |
Tabelle 1: Die IEC 60601-1 spezifiziert konkrete Mindestwerte für Isolationsspannungen, Kriech- und Luftstrecken
Die IEC 60601-1 unterscheidet zwischen MOOP (Means of Operator Protection – Bedienerschutz) und MOPP (Means of Patient Protection – Patientenschutz). Je nach Anwendungsfall fordert die Norm unterschiedliche Isolationsspannungen sowie Mindestabstände zwischen spannungsführenden Teilen:
Kriechstrecke (Creepage) ist der Abstand entlang einer Oberfläche. Sie verhindert, dass Feuchtigkeit, Staub oder andere Ablagerungen leitend wirken und dadurch ein Strom über die Oberfläche »kriecht«.
Luftstrecke (Clearance) ist der direkte Abstand durch die Luft. Sie schützt vor Funkenüberschlägen, die bei hoher Spannung oder Überspannungen entstehen können.
Die Tabelle 1 zeigt typische Werte: Für 2×MOPP, also den höchsten Patientenschutz, sind beispielsweise 4000 Volt Prüfspannung, mindestens 8 Millimeter Kriechstrecke und 5 Millimeter Luftstrecke vorgeschrieben. Geräte mit direktem Patientenkontakt – etwa Ultraschall oder Dialyse – müssen diese Vorgaben zwingend erfüllen.

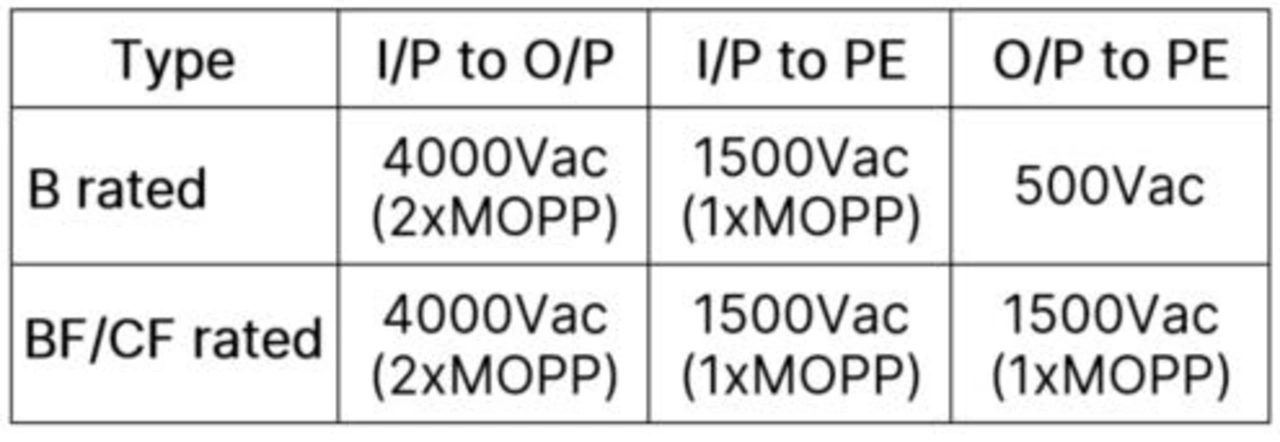

Zusätzlich werden drei Gerätekategorien unterschieden: Typ B für allgemeinen Patientenkontakt ohne potenzialfreien Anwendungsteil, Typ BF mit potenzialfreiem Anwendungsteil für direkten Körperkontakt und Typ CF mit potenzialfreiem Anwendungsteil für direkten Herzkontakt. Für Typ CF sind die Anforderungen besonders streng – Patientenableitströme müssen hier um den Faktor zehn niedriger sein als bei Typ BF.
Je sensibler der Einsatzbereich, desto höher die Isolationsanforderungen. So ist etwa für Typ CF 2×MOPP zwingend vorgeschrieben. Auch die Isolationsspannungen wurden gegenüber der zweiten Normversion angehoben, wodurch Netzteile höhere Prüfspannungen standhalten müssen. Technisch kann 2×MOPP entweder durch ein entsprechendes Netzteil oder durch die Kombination aus 1×MOPP-Netzteil und Trenntransformator erreicht werden, wobei letztere Lösung aufgrund von Baugröße und zusätzlicher Kosten oft nachteilig ist.
Elektromagnetische Verträglichkeit in der Praxis
Neben der elektrischen Sicherheit ist die elektromagnetische Verträglichkeit (EMV) ein kritischer Aspekt. Die IEC 60601-1-2:2014 (Ausgabe 4) legt fest, dass medizinische Netzteile nicht nur eigene leitungs- und feldgebundene Emissionen minimieren müssen, sondern auch störfest gegenüber externen Einflüssen sein müssen. Gerade im häuslichen Umfeld, in Pflegeeinrichtungen oder in der Nähe mobiler Endgeräte wie Smartphones und Tablets sind Medizingeräte elektromagnetischen Störungen (EMI) oder elektrostatischen Entladungen (ESD) ausgesetzt. Dies kann zu Fehlfunktionen führen – von kompletten Ausfällen bis zu subtilen Problemen wie Messwertabweichungen oder Fehlalarmen.
Dies stellt ein Risiko für Patienten dar, die auf medizinische Geräte angewiesen sind, die sie am Leben erhalten oder Vitalfunktionen überwachen. Daher ist es für medizinische Netzteile entscheidend, dass die Einhaltung strenger Grenzwerte für Emissionen und Störfestigkeit nachgewiesen wird.
Die IEC 60601-1-11 ergänzt diese Anforderungen speziell für Medizingeräte im Heimbereich.

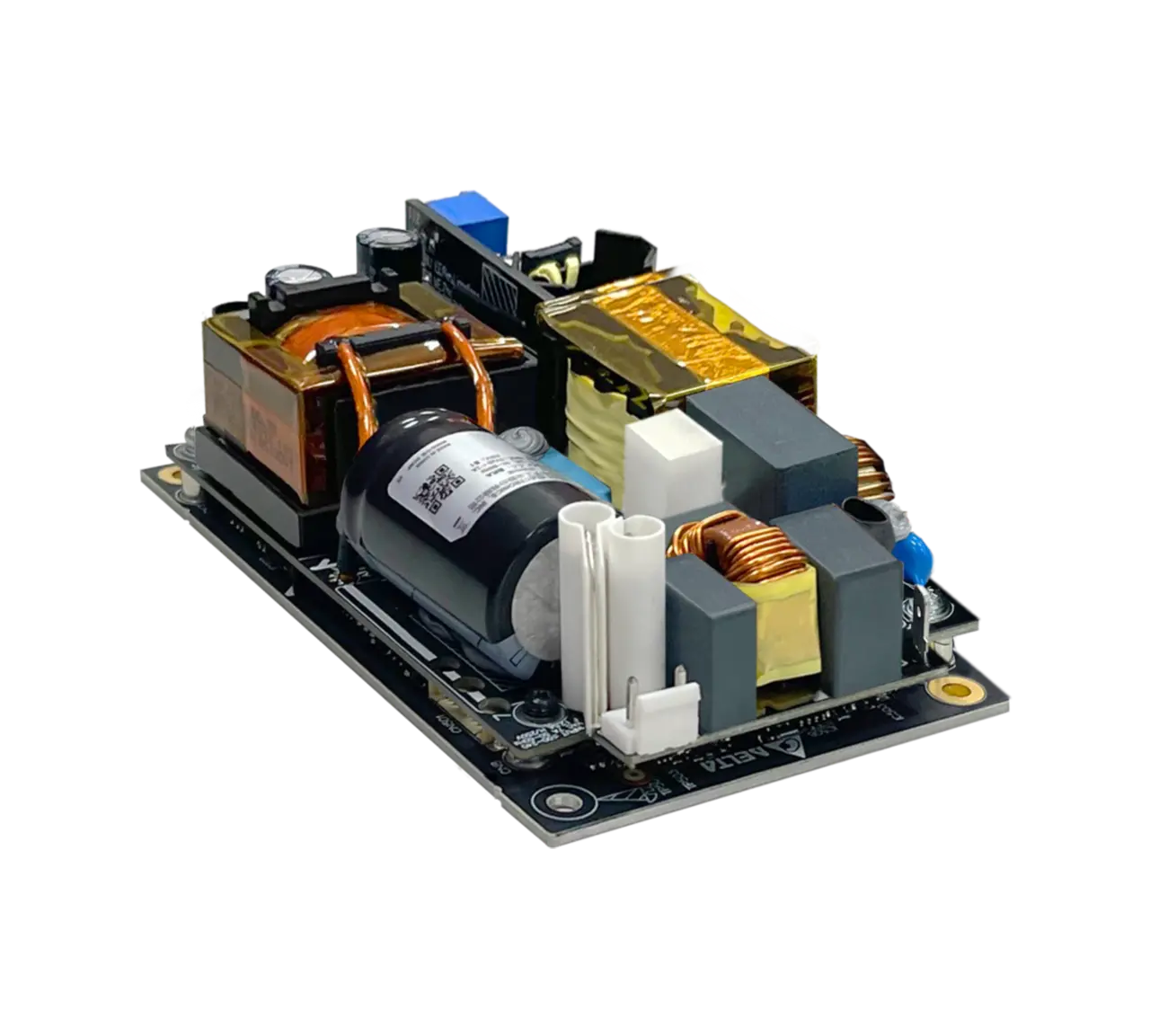

Ein aktuelles Beispiel für die Umsetzung dieser Anforderungen ist das Modell MEP-600A24J BRA aus der MEP-Serie von Delta Electronics. Dieses Open-Frame-Netzteil mit einer Grundfläche von 3" × 5" (7,62 cm × 12,7 cm) liefert bis zu 600 Watt bei aktiver Lüfterkühlung oder 450 Watt bei natürlicher Konvektion. Es basiert auf Galliumnitrid-Halbleitern, die höhere Schaltfrequenzen und geringere Verluste ermöglichen, was zu einer Leistungsdichte von bis zu 1,6 W/cm³ führt. Die GaN-Technologie verbessert zudem den Wirkungsgrad und reduziert die thermische Belastung, was besonders bei hohen Umgebungstemperaturen oder beengten Einbauverhältnissen Vorteile bietet. Das Netzteil deckt einen Betriebstemperaturbereich bis 80 °C ab und bietet Funktionen wie einen 5-V/2-A-Standby-Ausgang, Remote-Ein/Aus-Steuerung und integrierte Stromverteilung, die den Schaltungsaufwand im Gesamtsystem reduzieren.
Dank 2×MOPP-Isolation eignet sich das Modell besonders für Anwendungen der Kategorie BF (Body Floating), also Geräte mit direktem Patientenkontakt, jedoch ohne Herznähe.
Mit der Kombination aus erhöhter Leistungsdichte, hoher Energieeffizienz, normgerechter Isolation und geprüfter EMV-Festigkeit bietet diese Netzteilplattform Entwicklern eine technische Grundlage, um kompakte, sichere und leistungsfähige Medizingeräte zu realisieren, die sowohl in klinischen als auch in dezentralen Einsatzszenarien zuverlässig funktionieren. Dabei profitieren Entwicklungsprojekte nicht nur von der Erfüllung der regulatorischen Anforderungen, sondern auch von einem robusten Design, das unter verschiedensten Umwelt- und Störbedingungen stabile elektrische Parameter gewährleistet und so die Zuverlässigkeit des Gesamtsystems absichert.(uh)
