Auswirkungen auf den Analog-Digital-Umsetzer

Würde ein Entwickler den 16-bit-ADU ADS8922B [3] von Texas Instruments – mit einem typischen SNR von 92 dB – zusammen mit einer Präzisions-Spannungsreferenz, z.B. REF5025 [4] von Texas Instruments, verwenden, würde der geringe SNR-Wert des Operationsverstärkers die Eigenschaften der Gesamtschaltung beeinträchtigen.
Eine Rauschsimulation des REF5025 ergibt, dass sein SNR ungefähr 85 dB beträgt (siehe Bild 4). Der SNR-Wert der Gesamtschaltung aus Operationsverstärker, ADU und Spannungsreferenz) lässt sich mit Gleichung 10 berechnen:

$S N R equals 20 cross times log square root of 10 to the power of 71 over 10 end exponent end root plus 10 to the power of 92 over 10 end exponent plus 10 to the power of 85 over 10 end exponent S N R equals negative 78 d B$

Das Verstärkerrauschen lässt sich verbessern, indem ein Kondensator in die Rückkoppelschleife einfügt wird. Hierbei stellt sich die Frage, wo der Entwickler die Grenzfrequenz festlegen soll.

Jobangebote+ passend zum Thema

Jahrespraktikant (m/w/d) FR Wirtschaft & Verwaltung

GLYN GmbH & Co. KG, Idstein

Auszubildende zum Kaufmann für Groß- und Außenhandelsmanagement (m/w/d) FR Großhandel mit dem Schwerpunkt Vertrieb

GLYN GmbH & Co. KG, Idstein

MACNICA ATD EUROPE - Ihre berufliche Zukunft

MACNICA ATD Europe GmbH, Ingolstadt

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

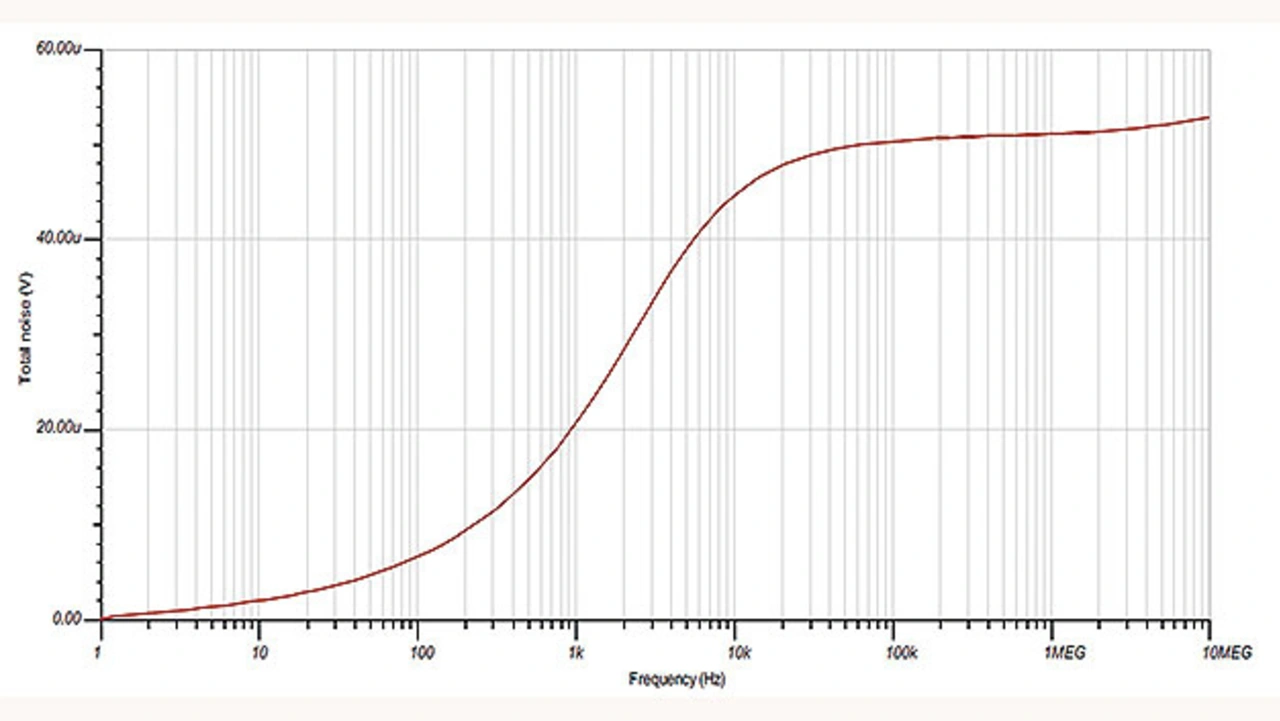

Die Simulation des Rauschens – eine korrekte Nachbildung vorausgesetzt – hat unter anderem den Vorteil, dass sich anhand der grafischen Darstellung des gesamten integrierten Rauschens und des jeweils akzeptablen Rauschniveaus umgehend die Grenzfrequenz des Filters bestimmen lässt.

Soll beispielsweise das ausgangsseitige RMS-Rauschen des Operationsverstärkers OPA189 auf 50 µV reduziert werden, wird die Grenzfrequenz f_g bei 6 kHz/1,57 angesetzt. Die 6 kHz muss durch 1,57 dividiert werden, um die Differenz zwischen Signal- und Rauschbandbreite bei einem Filter erster Ordnung zu berücksichtigen.
Um die Rauschbandbreite mithilfe eines Kondensators parallel zum Rückkoppel-widerstand zu verringern, wird der Kapazitätswert entsprechend Gleichung 11 berechnet.

$C space equals space fraction numerator 1 over denominator 2 πfR end fraction C space equals fraction numerator 1 over denominator 2 πx begin display style fraction numerator 6000 over denominator 1 comma 57 end fraction end style straight x 10000 end fraction C space equals 416 p F$

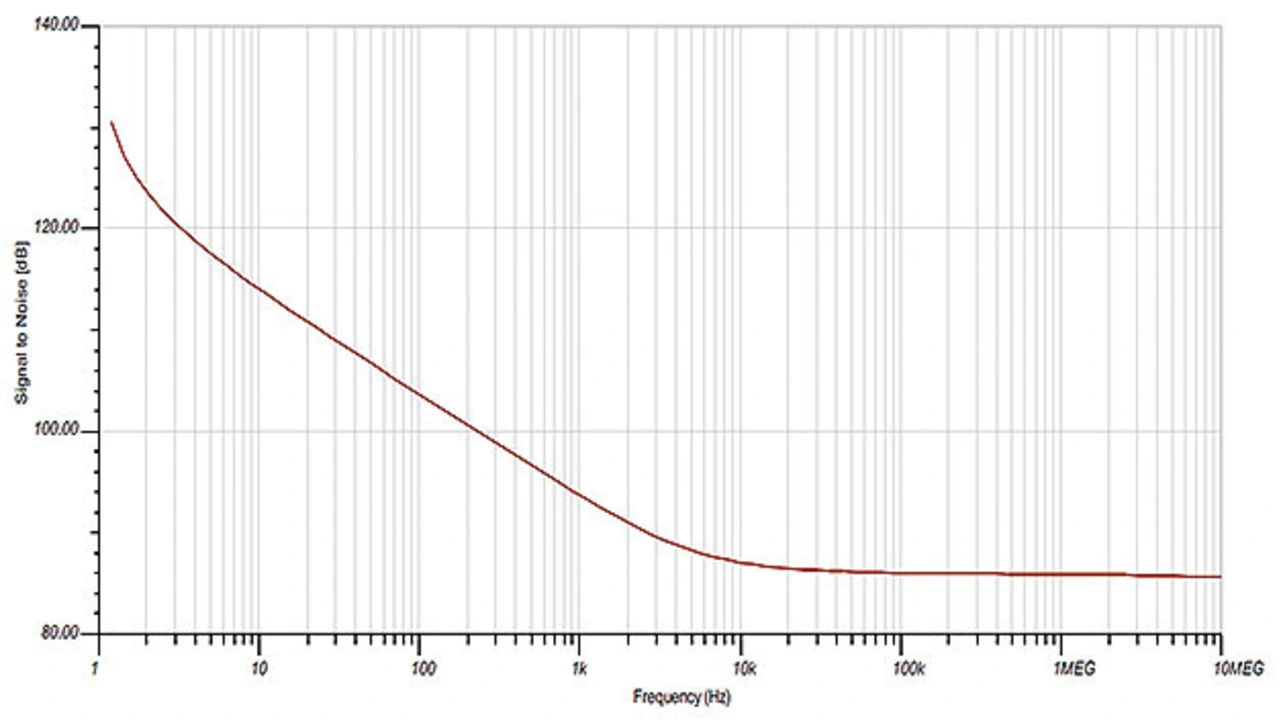

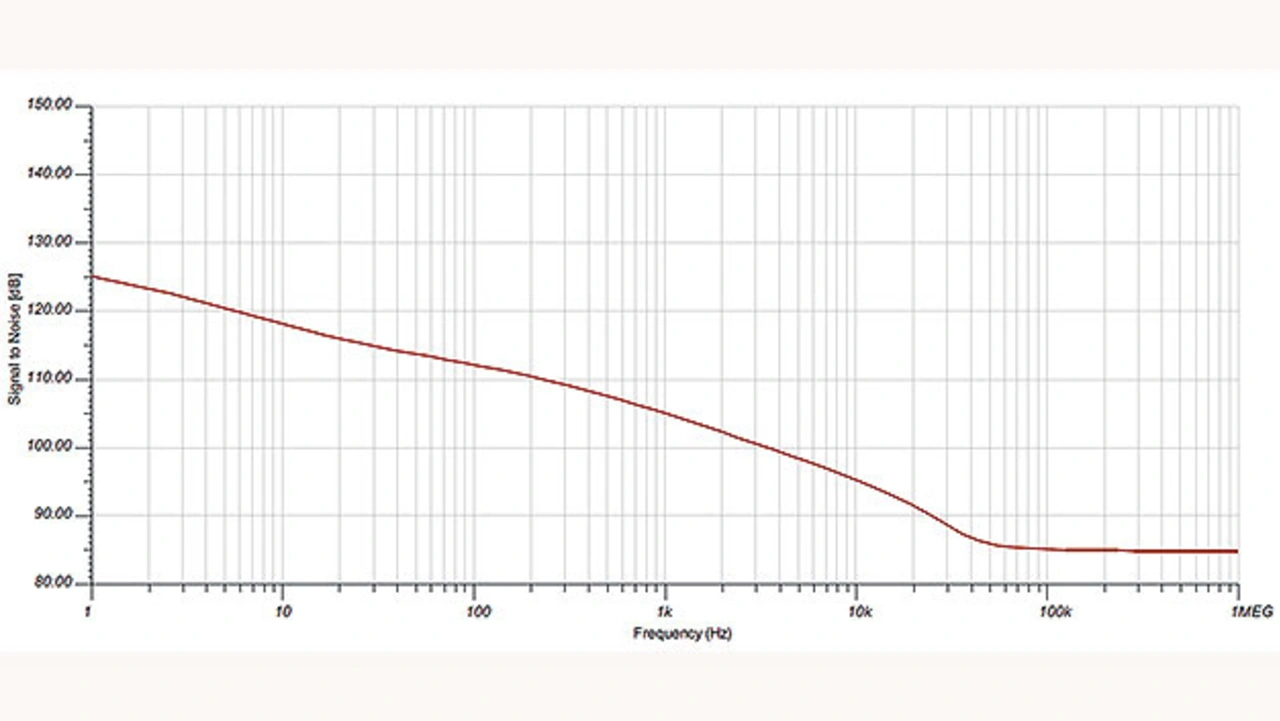

Mit dem eingefügten Kondensator beträgt das RMS-Gesamtrauschen nun 50 µV. Der SNR-Wert des Operationsverstärkers verbessert sich damit um 15 dB auf 86 dB (siehe die Bilder 5 und 6). Mit Gleichung 10 errechnet sich nunmehr ein Gesamt-SNR von 82 dB.

Genaues Datenblatt lesen lohnt sich

Bei der Entwicklung von Schaltungen mit hochauflösenden Analog-Digital-Umsetzern müssen abgesehen von den Aspekten, die in diesem Beitrag behandelt wurden, noch weitere Parameter berücksichtigt werden. Auf jeden Fall kann eine genaue Betrachtung der PGAs, Operationsverstärker, Messverstärker und anderer Bauelemente in der analogen Eingangsstufe – mitsamt den spezifischen Eigenschaften der Halbleitertechniken in denen sie gefertigt wurden – bei der Auswahl eines geeigneten Bauelements helfen.

Auch wenn Operationsverstärker mit bipolarem Eingang einen höheren Eingangsruhestrom und ein höheres Stromrauschen aufweisen, bringt die Super-Beta-Technik hier gewisse Verbesserungen. Zum Beispiel bringt es der Operationsverstärker OPA202 [5] auf einen Eingangsruhestrom von maximal 2 nA und ein Stromrauschen von 76 fA.

Vorsicht ist allerdings bei Operationsverstärkern mit Techniken zur Kompensation des Eingangsruhestroms geboten. Die Berechnung des Stromrauschens ergibt hier ein um etwa 41 % höheres Resultat als bei einem unkompensierten I_b-Wert. Ob in einem Verstärker eine Kompensationsmethode angewandt wird, lässt sich aus den Spezifikationstabellen im Datenblatt ersehen. Ist dort der I_b-Wert mit dem Zeichen ± angegeben, kommt ein Kompensationsverfahren zur Anwendung.
