Assistenzsysteme für die Stadt

BMW, Volkswagen und MAN im Projekt UR:BAN

8. Oktober 2015, 9:10 Uhr | Steffi Eckardt

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

MAN: Interaktion von Fahrer und Fahrzeug

»Das Verkehrsgeschehen in der Stadt ist sehr komplex und anspruchsvoll für die Entwicklung von Systemen zur Fahrerunterstützung und Automatisierung. Wir haben im Projekt UR:BAN mit neuen Technologien das Verkehrsgeschehen im urbanen Umfeld erfasst, analysiert und ein digitales Cockpit für die intuitive Kommunikation zwischen dem Nutzfahrzeug und dem Fahrer entwickelt. Die beiden ebenfalls in UR:BAN entwickelten Systeme Grüne-Welle-Assistent für den Lkw und Rundumsicht für den Stadtbus nutzen diese Erkenntnisse«, erklärt Karlheinz Dörner, Abteilungsleiter für Fahrerassistenzsysteme im Bereich Engineering Research der MAN Truck & Bus.

Im Teilprojekt Mensch im Verkehr hat MAN die Mensch-Maschine-Schnittstelle unter dem Aspekt neuer Assistenzsysteme weiterentwickelt:

Bereits heute haben Pkw und Nutzfahrzeuge zahlreiche elektronische Assistenten, die den Fahrer unterstützen. Der Vorteil für den Fahrer und die anderen Verkehrsteilnehmer: Assistenzsysteme sind immer hellwach, ermüden nicht und können ihn so vor Gefahren warnen und im Fall des Falles blitzschnell eingreifen. Künftig werden die Funktionalitäten noch weiter zunehmen. Assistenten dürfen den Fahrer jedoch nicht mit ihren Anzeigen oder Warnungen überfordern und müssen intuitiv verständlich sein.

MAN hat deshalb ein Anzeige- und Bedienkonzept für einen sogenannten intelligenten Temporegler entwickelt. Ein solches System kann mittels digitaler Karten und Kommunikation mit der Infrastruktur die für das Fahrzeug auf der Fahrstrecke relevanten Daten und Ereignisse erfassen, beispielsweise Tempolimits und Ampelphasen, Kurven und Abbiegungen. Abhängig davon kann ein solcher Assistent die kraftstoffsparendste Fahrstrategie auf der Route berechnen und die Geschwindigkeit geeignet regeln. Das System »sieht« also weiter voraus als der Fahrer, der sein Fahrzeug aber nach wie vor überwachen muss: Beispielsweise kennt das System bereits ein Stoppschild hinter der Kurve, bevor es der Fahrer sehen kann, und lässt den LKW entsprechend früh ausrollen. Oder das Fahrzeug fährt auf eine rote Ampel zu ohne die Geschwindigkeit zurückzunehmen, weil es weiß, dass die Ampel in den nächsten Sekunden auf grün schalten wird.

Ohne diese Informationen würden viele Fahrer die automatische Geschwindigkeitsregelung ungeeignet übersteuern. Daher haben die Entwickler von MAN die grundsätzliche Fragestellung bearbeitet: Wie muss die Mensch-Maschine-Schnittstelle gestaltet sein, um dem Fahrer genau die Informationen zu geben, die er in solchen Fahrsituationen benötigt?

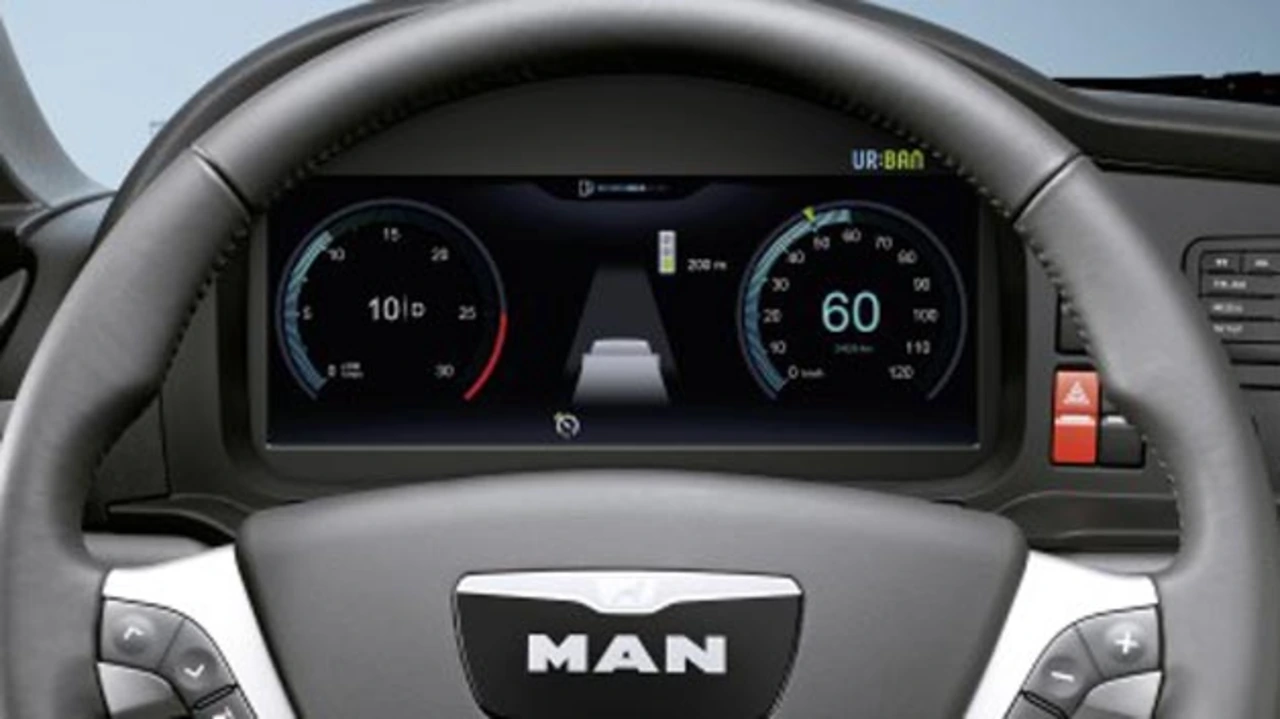

Die Forscher ermittelten dazu mit Berufskraftfahrern im Fahrsimulator den Informationsbedarf in den oben beschriebenen Fahrsituationen. Ergebnis ist ein übergreifendes Anzeigekonzept, das MAN in einer begehbaren Lkw-Kabine in Düsseldorf zeigen wird. In dem Anzeigekonzept tritt an die Stelle analoger Armaturen ein vollflächig gestaltbares digitales Display.

Im Teilprojekt Vernetztes Verkehrssystem hat MAN einen Grüne-Welle-Assistenten entwickelt. Dieser kann die Grünphasen von Ampeln optimal nutzen und damit Kraftstoff sparen sowie Verschleiß und Geräuschemissionen reduzieren.

Kern des Assistenten ist ein Bordrechner, der aus den zur Verfügung gestellten Informationen über die Ampelschaltungen auf der Route eine energiesparende Fahrstrategie errechnet. Die Schaltzeitprognose der Ampelanlagen fragt das Fahrzeug über Mobilfunk von einem Server ab. Aus den empfangenen Daten errechnet das Fahrzeug die Strategie für ein optimales Erreichen der Grünphasen der Ampeln auf der geplanten Strecke. Das System kann dazu mehrere Ampeln auf der Route vorausblicken, und beispielsweise auch einen Halt als energiesparendste Option einplanen, wenn eine Grünphase nicht sinnvoll erreichbar ist. Die Datenqualität der Prognose bezieht der Assistent dabei mit ein.

Die Infrastruktur muss für solche neuen Aufgaben ausgerüstet werden. Die damit verbundenen Aspekte hat UR:BAN ebenfalls bearbeitet, zusammen mit den Modell-Städten Düsseldorf und Kassel. Die Fahr-Vorführung im realen Stadtverkehr in Düsseldorf nutzt eine solche Server-Infrastruktur.

Im Gegensatz zu Grüne-Welle-Assistenten, die lediglich eine Empfehlung für die Idealgeschwindigkeit ausgeben, hat MAN den Lkw-Prototyp mit einer aktiven Geschwindigkeitsregelung ausgestattet. Der Fahrer kann also die optimale Geschwindigkeitsvorgabe dem Assistenten überlassen. Dieser verfügt auch über einen speziellen Abstandsregeltempomaten, der den Sicherheitsabstand zum Vorausfahrenden hält, und mit dem Verkehr an Ampeln anhalten kann, sofern ein Halt notwendig wird. Das Anfahren muss der Fahrer aus Sicherheitsgründen jedoch aktiv freigeben.

Im Teilprojekt Kognitive Assistenz hat der Nfz-Hersteller ein speziell angepasstes Rundumsicht-System für die komplexen Anforderungen in Bussen im Stadtverkehr entwickelt. Die UR:BAN-Forscher zeigen dieses System zum Projektabschluss an einem Prototyp. Das System erkennt selbstständig die aktuelle Fahrsituation und zeigt dem Fahrer automatisch eine speziell auf diese Situation angepasste Sichtperspektive auf einem Monitor an. Die Festlegung der Situationen und der situationsspezifischen Anzeigen auf dem Monitor erfolgte unter anderem mittels Befragungen von Busfahrern. Die situationsspezifischen Ansichten wurden während der Entwicklung ebenfalls von Busfahrern bewertet, um ein kontinuierliches Feedback zu erhalten.

Das System erkennt folgende Fahrsituationen selbstständig und stellt dem Fahrer die geeignete Ansicht auf dem Bildschirm zur Verfügung: Anfahren einer Haltestelle, Stehen an einer Haltestelle, Abfahren aus einer Haltestelle, Rechtsabbiegen und Linksabbiegen. Spezielle Ansichten für Engstellen und Rückwärtsfahren kann der Fahrer über den Touchscreen wählen.
