Intelligente Zähler für Europa
Energiesparendes 169-MHz-wMBus-System für Flow-Meter
Fortsetzung des Artikels von Teil 2
Paketverluste minimieren bedeutet Batterielaufzeit verlängern
Der Verlust eines Datenpakets wegen nicht richtig erkannten oder mit Bitfehlern empfangenen Daten kann wiederum zur Sendetätigkeit seitens des Empfängers führen, bedingt durch den bidirektionalen Datenaustausch beim wMBus-N-mode. Je niedriger die Blocking-Eigenschaften und die Empfindlichkeit des Transceivers, desto höher werden die Paketverluste und der mittlere Stromverbrauch des wMBus-Systems.
Weil Flow-Meter (Gas-, Wasser-, Wärmezähler) Batterielaufzeiten von 15 Jahre erreichen und dabei täglich senden sollen, muss die Datenübertragung auf das Minimum reduziert werden. Die hohe Empfindlichkeit und gute Blocking-Eigenschaften des CC1120 führen zu einem niedrigeren mittleren Stromverbrauch als bei einem vergleichbaren Transceiver, der laut Datenblatt einen niedrigeren Empfangsstrom aber eine schlechtere Empfindlichkeit und schlechtere Blocking-Eigenschaften aufweist. Der zweite Transceiver ist viel anfälliger bei Funkstörungen und wird öfters Wiederholungen von Datenpaketen brauchen.
Es ist sehr zu empfehlen, den RSSI-Wert auf dem Funkkanal periodisch zu protokollieren – in vielen Regionen Europas misst man einen RSSI von-102 bis -105 dBm. Bei solch hohem Rauschpegel wäre es besser das wMBus System auf Robustness statt auf Empfindlichkeit zu optimieren.

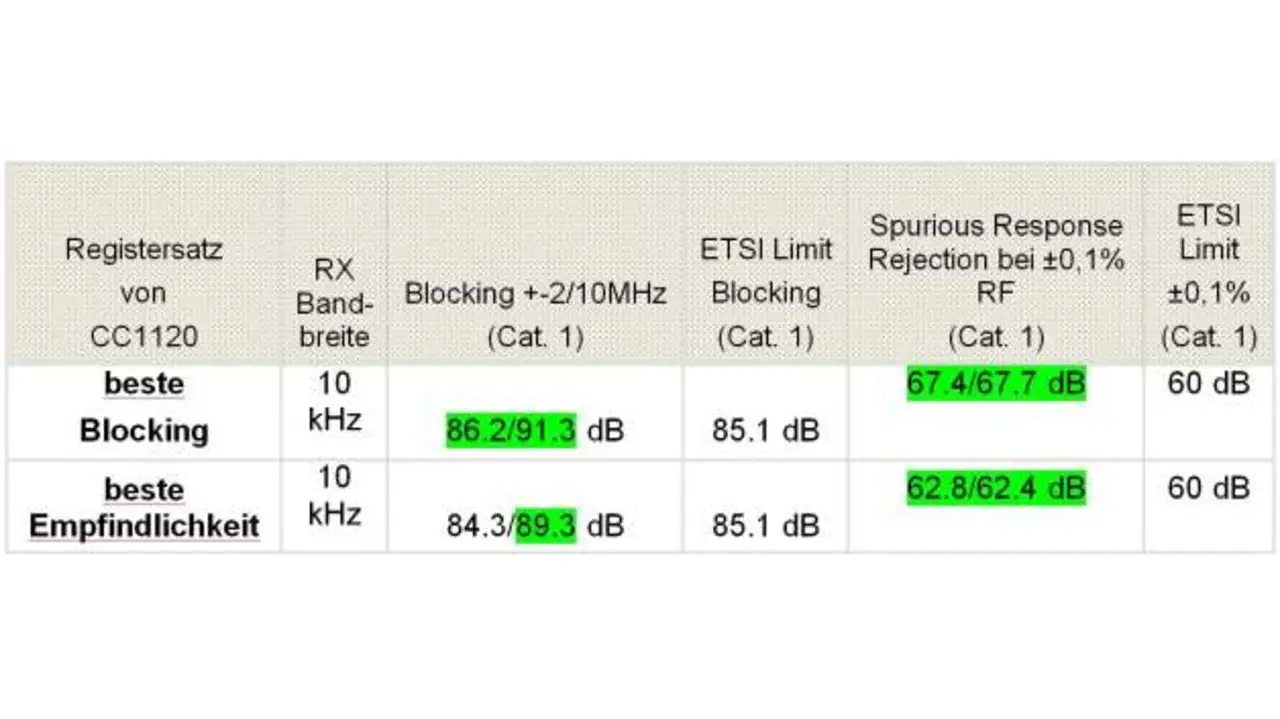

Dies ist mit CC1120 technisch möglich: mit dem Registersatz »best Blocking« erfüllt CC1120 alle ETSI-Category-1-Anforderungen auf Kosten von 4 dB weniger Empfindlichkeit (statt -120 dB sind es -116 dB), die aber wegen dem hohen Rauschpegel sowieso unerreichbar sind.
Der Registersatz »beste Empfindlichkeit« wird alternativ verwendet, wenn ein sehr niedriger Rauschpegel gemessen wird.
Diese Flexibilität der CC1120-basierten wMBus-Sysetms erlaubt die optimale Einstellung des Empfängers per Firmware auf die aktuellen Funkkanaleigenschaften. Somit werden Verluste beim Datenaustausch signifikant minimiert, was wiederum der Batterielaufzeit des Zählers zugute kommt.
- Energiesparendes 169-MHz-wMBus-System für Flow-Meter
- wMBus-N-mode-Subsystem
- Paketverluste minimieren bedeutet Batterielaufzeit verlängern
- RX-Sniff-Modus reduziert Stromverbrauch
