Vektor-Netzwerkanalysator Tektronix TTR500
Fortsetzung des Artikels von Teil 3
Generische Messaufgabe: Minicircuits-15542-Bandpass

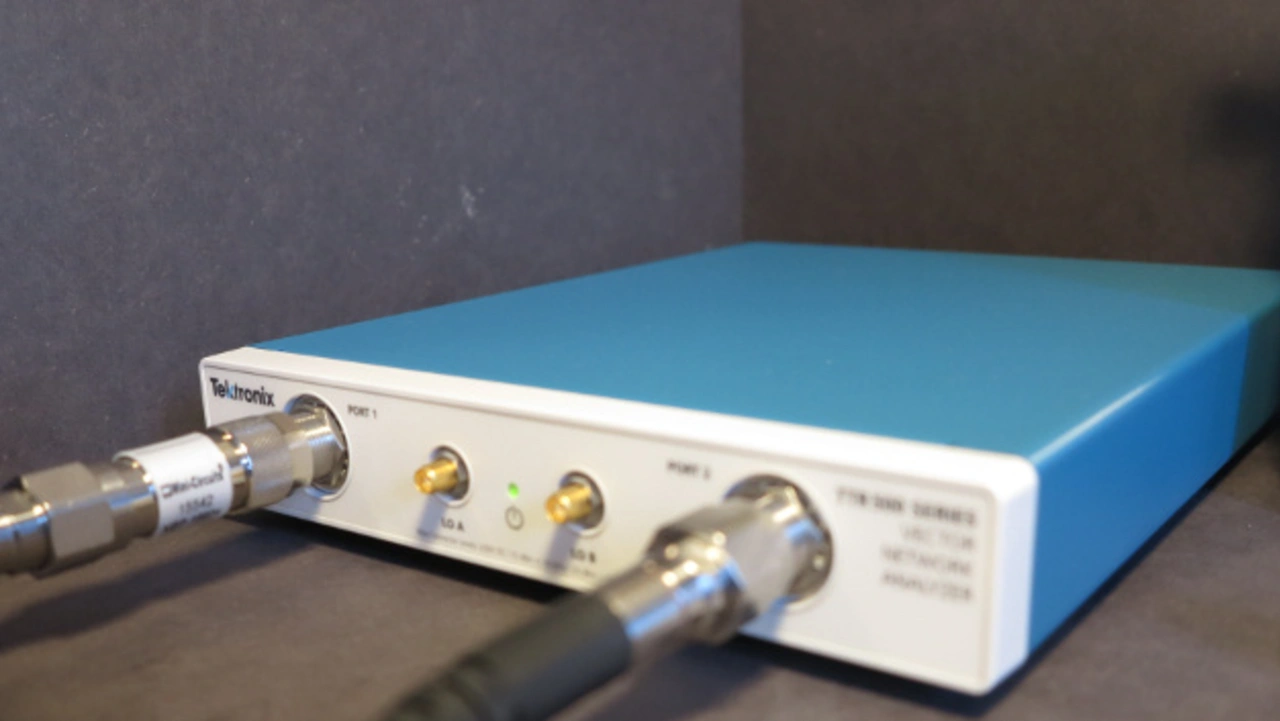

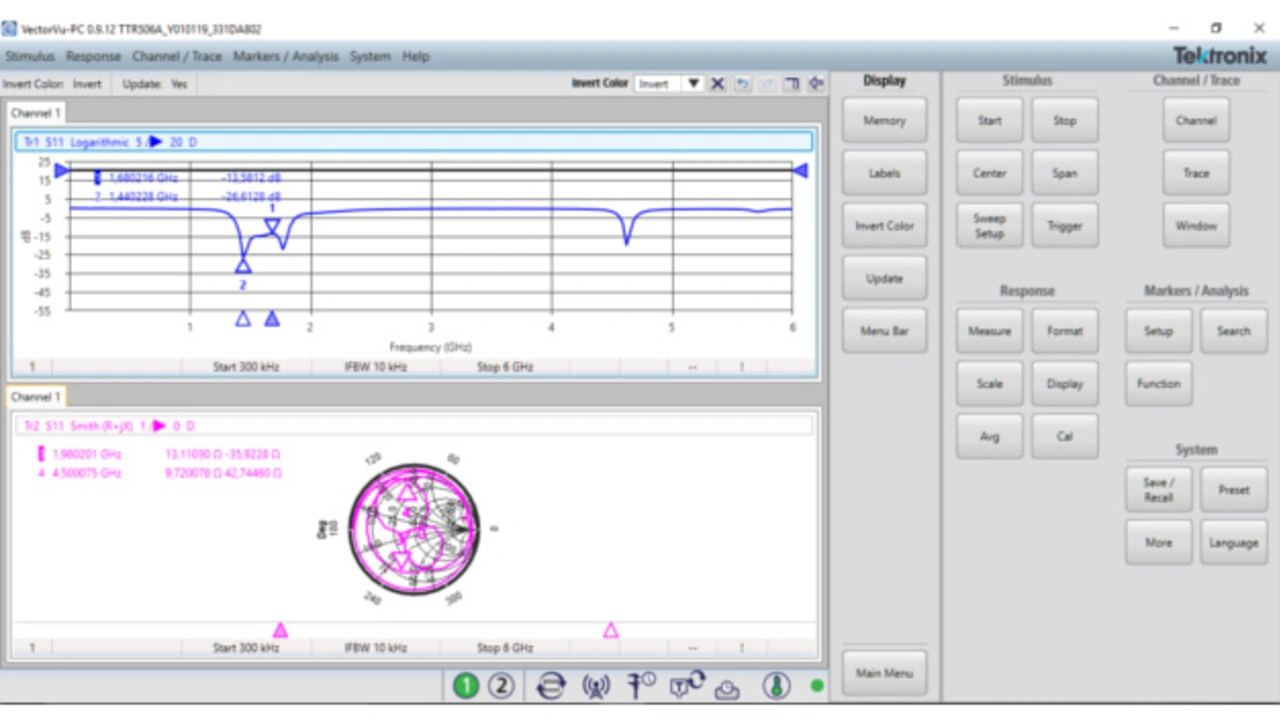

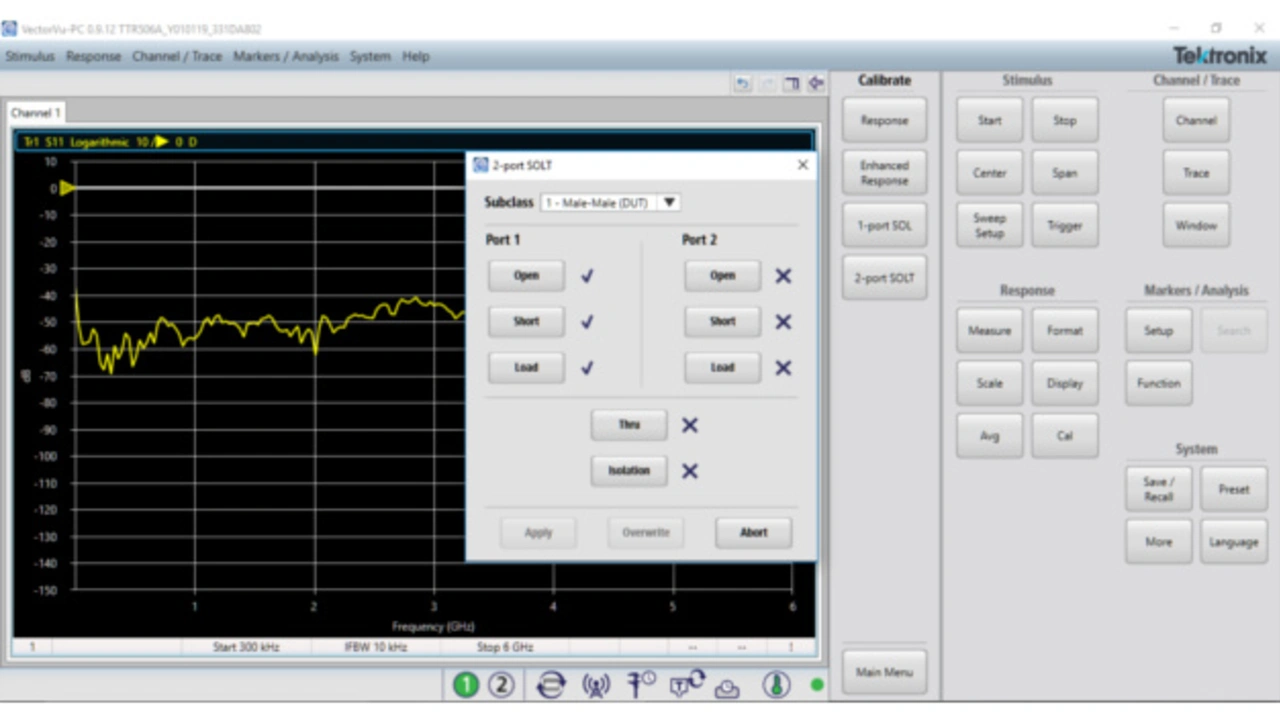

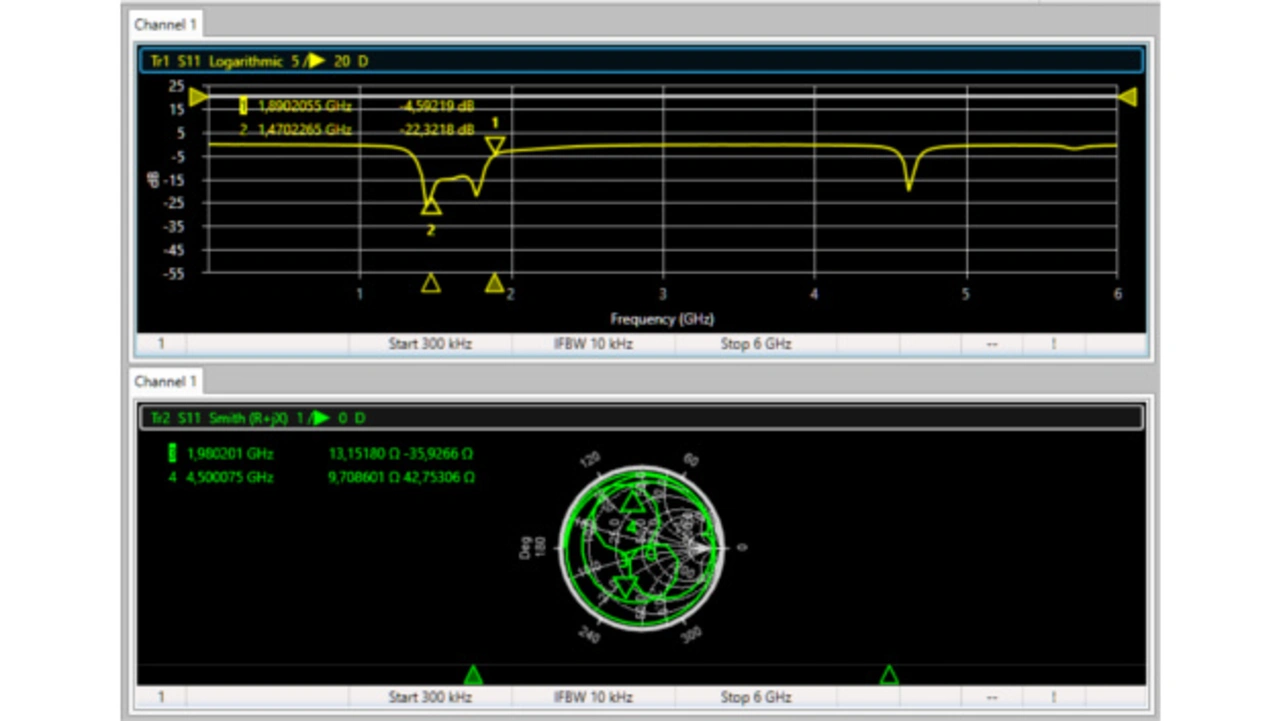

Mit HF-Leitung und BN533884 wird das Gerät zur Zwei-Punkt-Messung kalibriert. Anschließend wird der BN533884 mit dem Minicircuits-15542-Bandpass ersetzt. Nach Auswahl des Invert-Modus und Zwei-Port-Kalibrierung inklusive Kabel wird Auto Scale betätigt. Die Darstellung ist durchaus übersichtlich (Bild 7).
Jobangebote+ passend zum Thema

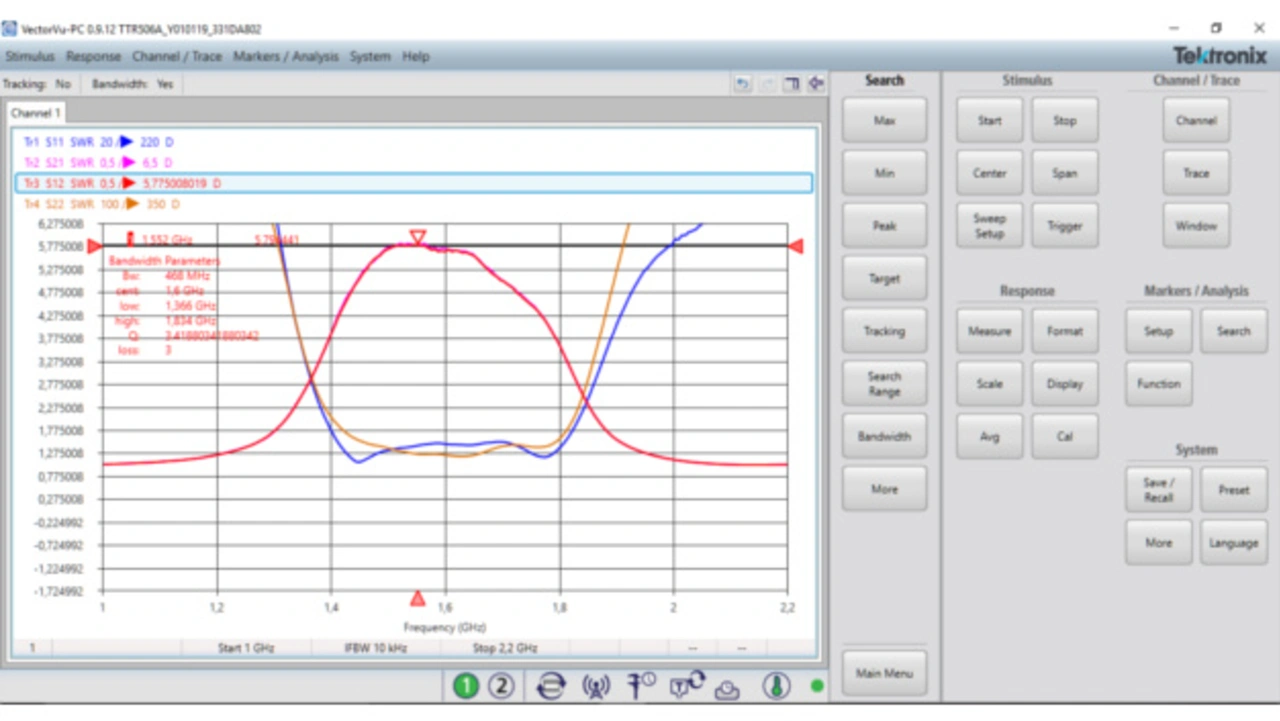

Für eine schönere Kurve wählen wir Smoothing Aperture 5 und Enable Smoothing, Reference Value und Scale/Divisions werden wieder über den Top-Bar eingestellt. Bei Eingabe per Up-/Down-Pfeil (vgl. Bild 5) erfolgen diese Änderungen live. Die Marker (Setup>Marker) können automatisiert Spitzen finden. Search>Bandwidth ermittelt dann allerhand Parameter einer Resonanzspitze (Bild 10).
Zur Freihand-Verschiebung eines Markers muss Search>Tracking aktiviert werden. Für jeden Marker steht über Setup>More>Delta Mode ein zusätzlicher Abstandsmarker bereit.
