Vektor-Netzwerkanalysator Tektronix TTR500

25. April 2017, 16:00 Uhr | Constantin Tomaras
Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Das Mess-Interface II

Anschließend wird über Measure, die gewünschte Streugröße und ihr Anzeigeformat mit Format festgelegt: Zur Auswahl stehen Logarithmische und Lineare Amplitude, Phase in Deg und Rad, Gruppenverzögerung, Standing Wave Ratios, Real- und Imaginärteil und Positive Phase. Weiterhin sind Smith- und Polardarstellungen möglich. Im Smith-Plot Lin/ Phase, Log/ Phase, Real/ Imag, R+jX, G+jB, in Polardarstellung Lin/ Phase, Log/ Phase und Real/ Imag.

Schönes Feature: Verbleibt der Mauszeiger einige Sekunden aktionslos auf der Schaltfläche, wird eine prägnante Erklärung der Messaufgabe übergeblendet.
Das Response-Menu verbirgt weitere Anzeigeeinstellungen: Mit Display>Invert wird weißer Interfacehintergrund festgelegt, Labels sind ausblendbar. Die Messkurve kann mit Averages und Aperture weiter optimiert werden, die Einstellung erfolgt über den immer gleichen Topbar.

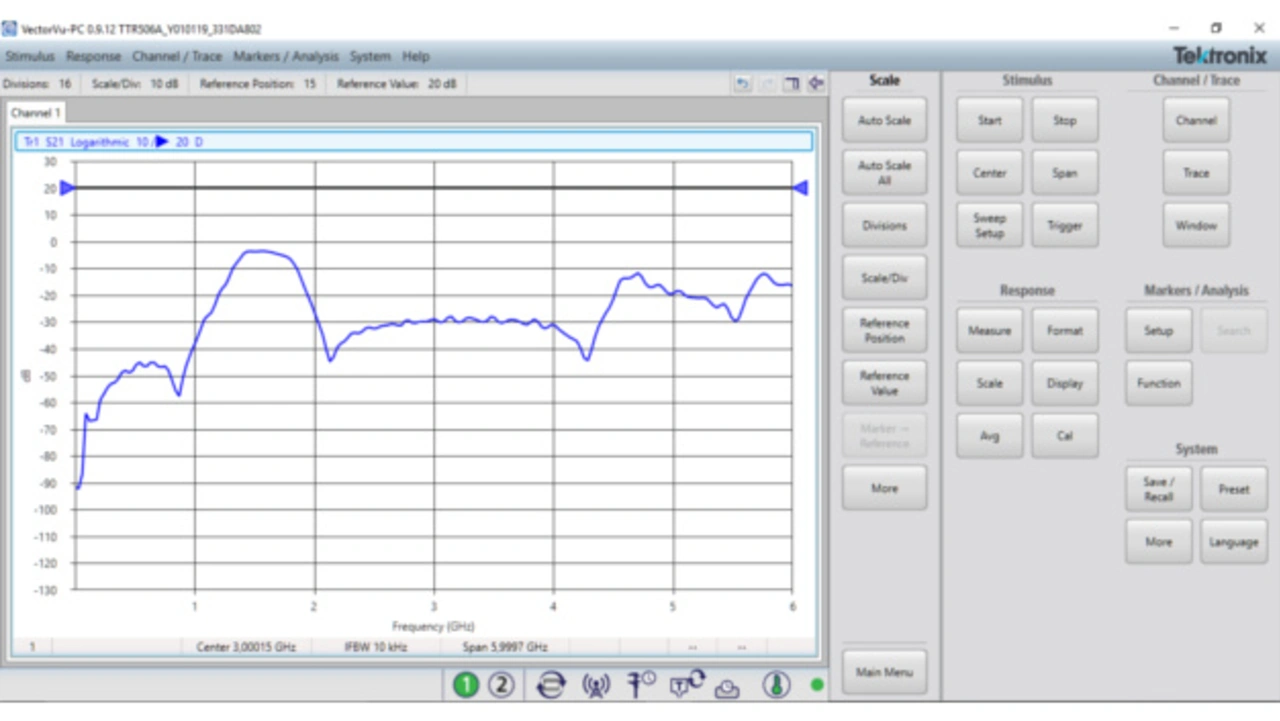

Bild 7: Transmissions-Messung Minicircuits-15542-Bandpass mit Auto Scale (links) und zusätzlicher Glättung (rechts).
Bild 7a: Transmissions-Messung Minicircuits-15542-Bandpass mit Auto Scale.
© (ct) / Componeers GmbH
Bild 7b: Transmissions-Messung Minicircuits-15542-Bandpass mit Auto Scale (links) und zusätzlicher Glättung (rechts).

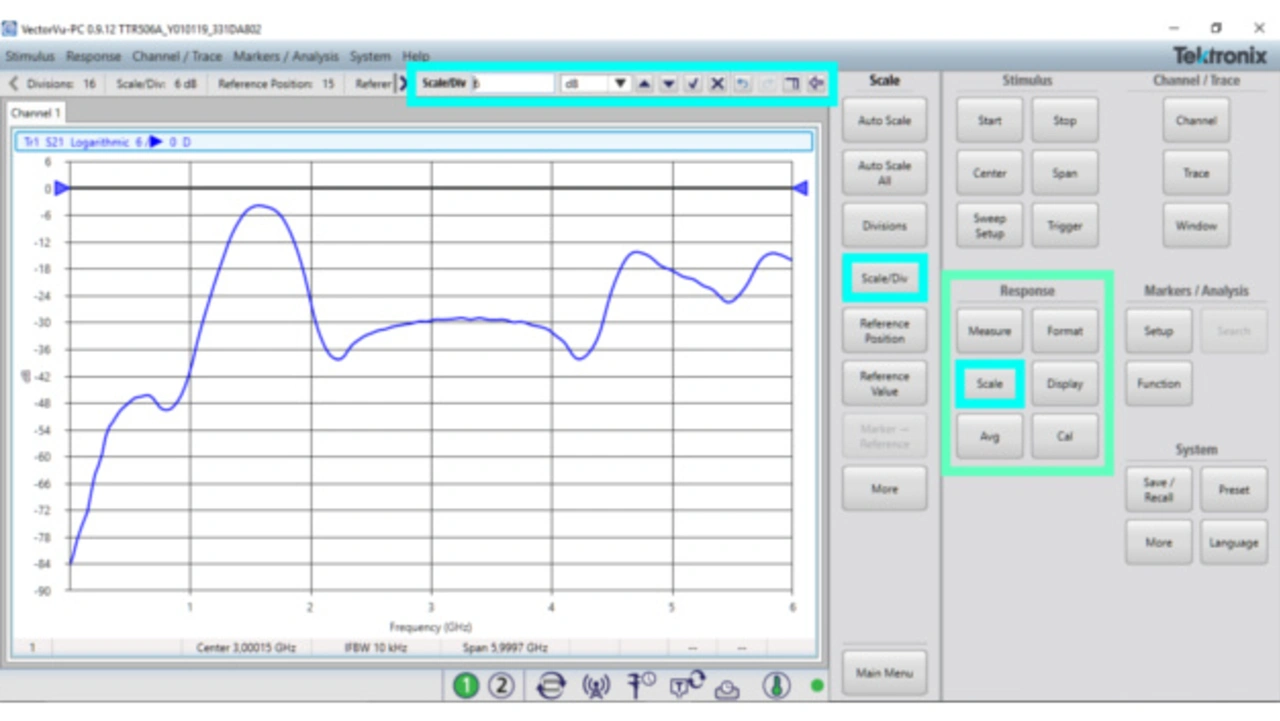

Bild 7b: Transmissions-Messung Minicircuits-15542-Bandpass mit Auto Scale nach zusätzlicher Glättung.
© (ct) / Componeers GmbH

Channel und Trace funktionieren absolut identisch (vgl. Bild 11). Channels sind unterscheidbare Messfenster mit eigenen Sweep-Vorgaben. Bis zu 16 Stück sind möglich. In jedem Channel können bis zu 16 Messkurven (Traces) unterkommen. Die Anzahl wird mit

Num Channel/ Num Trace festgelegt. Layoutoptionen zeigt Bild 8.

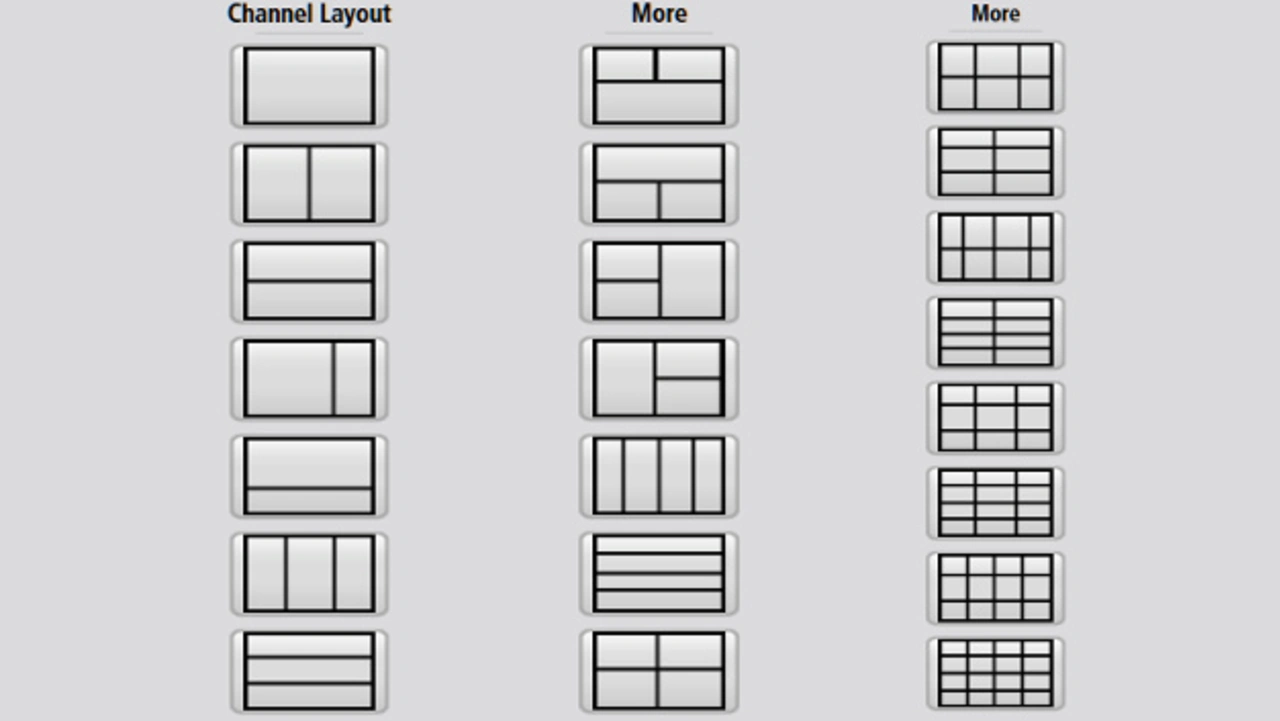

Bild 8: Einheitliche Layout-Optionen für Channel und Traces.
Bild 8: Einheitliche Layout-Optionen für Channel und Traces.
© (ct) / Componeers GmbH

Im mobilen Messleben ist das viel Wert: Letztendlich werden Messaufgaben, Mess-Interface wie Kalibrierung in einer Datei hinterlegt und sind vorort unmittelbar einsatzbereit. Unterschiedliche Prüflinge werden so für den Anwender, anhand des immer selben individuellen Messmonitors, vergleichbar.
Markers / Analysis
Bis zu neun Marker lassen sich pro Trace auswählen (vgl. Bild 11).

Hinter der Setup-Schaltfläche verbirgt sich auch die Clear-Funktion um diese wieder zu entfernen.
