PCB-CAD-Software:
Drei Pakete - je nach Anforderungsprofil
Mentor Graphics kündigte drei neue Mitglieder seiner PCB-Design-Software-Familie PADS an. Diese sind gestaffelt zu Preisen von 5000 bis 18.000 US-Dollar erhältlich und enthalten je nach Paket unterschiedlich umfangreiche Design- und Analysetechniken.
Das Bemerkenswerte an der CAD-Software-Plattform PADS ist, dass es durch die Skalierbarkeit ihres Funktionsumfangs die kleineren Ingenieurbüros, die schon mit der bestehenden PADS-CAD-Software gearbeitet haben, ebenso anspricht wie jene Entwicklungsteams, denen die CAD-Plattform Xpedition des Software-Hauses Mentor Graphics in Bezug auf Funktionsumfang und Lizenzpreis schlichtweg zu umfangreich war. Die mächtigste Version der neuen PADS-Familie nutzt bestimmte Techniken des um ein Vielfaches teureren PCB-CAD-Software-Paketes Xpedition – beispielsweise Analyse-Tools hinsichtlich Signalintegrität, thermischer Belastungen, des Design for Manufacturability sowie der Integrität des Stromverteilungsnetzes. Ausgeliefert werden nunmehr drei neue Pakete der PCB-CAD-Software PADS (www.pads.com) namens Standard, Standard Plus und Professional, die einschließlich Support zu Preisen von 5000, 10.000 und 18.000 US-Dollar erhältlich sein werden.
Leistungsumfang der neuen PCB-CAD-Software-Pakete
Jobangebote+ passend zum Thema
Die Software-Pakete sind so angelegt, dass sie aufeinander hinsichtlich ihrer Funktionsumfänge aufbauen:
- PADS Standard enthält Schaltplaneingabe und Leiterplatten-Layout mit Einsteiger-Bauteilbibliothek, einen Assistenten zur Erstellung von Bauteilen sowie Archiv-Management.
- PADS Standard Plus enthält neben den Werkzeugen des Standard-Paketes ein erweitertes Constraint Management, Highspeed Net Constraints und Routing; des Weiteren Erstellung und Verwaltung einer zentralen Bibliothek, Signal-/Thermo-/Analog-Simulation mit HyperLynx sowie Variantendesign-Unterstützung.

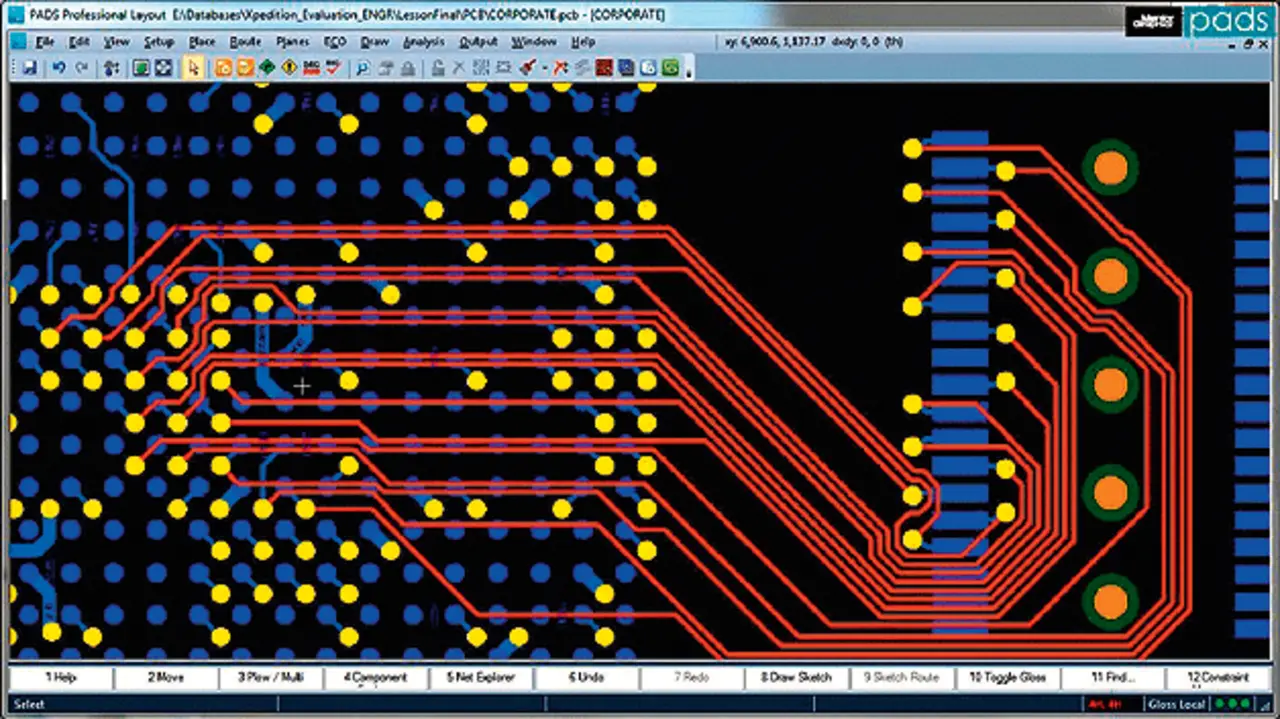

- PADS Professional baut auf dem Standard-Plus-Funktionsumfang auf und enthält zudem Xpedition-spezifische Routinen wie Sketch Routing, simultanes 2D/3D-Layout, hierarchische Platzierungs-Planung, Komponenten- und Netz-Explorer sowie Fertigungsvorbereitung und Design-Überprüfung/Vergleich.
Zu den Techniken, die PADS-Tools laut firmeneigenen Angaben von Wettbewerbsprodukten unterscheiden, gehören:
- Correct-by-Construction-Methodik: Diese wird im Designablauf zur Unterstützung von Topologien mit hohen Datenraten und Design for Manufacturing verwendet.
- Integrierte Analyse- und Verifikationstechniken des Software-Paketes HyperLynx, mit denen sich u.a. Signal/Power-Integrität, thermische Simulationen sowie erweiterte Regelprüfungen der kompletten Leiterplatte durchführen lassen.
- Die Layout-Umgebung von Xpedition, mit der sich 2D/3D-Layouts, dynamische Spannungsversorgungen sowie Constraint-driven Routing unter Zuhilfenahme des Sketch Router realisieren lassen.
- Zugriff auf die Bauteilbibliothek von PartQuest, also auf 360.000 Bauteilmodelle verschiedener Hersteller.
- Validierung des Designs hinsichtlich Fertigung und Test sowie Vorbereitung für die Übergabe an die Fertigung und Dokumentation.
- Verwaltung und Archivierung von verschiedenen Design-Reviews.
