Röntgenfluoreszenzanalyse

Steckverbinder zerstörungsfrei untersuchen

10. Januar 2018, 9:30 Uhr | Dr. Massimo Morresi
Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Messbeispiel Steckkontakte einer PC-Karte

Bild 2 zeigt das Röntgenemissionsspektrum der Steckkontakte einer PC-Einsteckkarte. Absichtlich sind exemplarisch nur die prominentesten charakteristischen Röntgenemissionsintensitäten der entsprechenden Elemente gekennzeichnet. Wie erwartet lässt sich im Hinblick auf die qualitative Analyse das Vorhandensein der Elemente Gold (Au), Nickel (Ni) sowie Kupfer (Cu) nachweisen, sodass wir auf den ENIG-Lagenaufbau Au/NiP/Cu schließen können.

HTV Halbleiter-Test & Vertriebs-GmbH

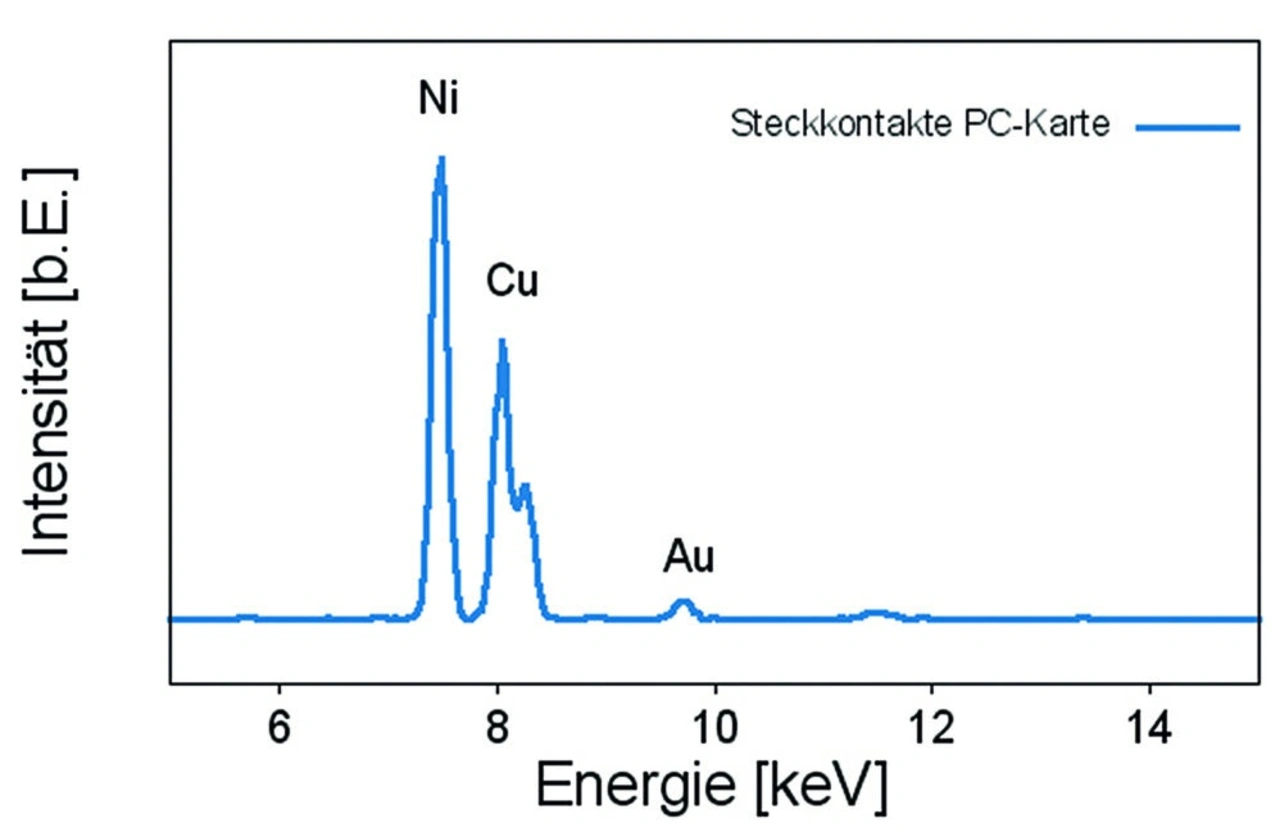

Bild 2: Röntgenemissionsspektrum zur Elementanalyse von Steckkontakten einer PC-Einsteckkarte.
© HTV Halbleiter-Test & Vertriebs-GmbH

Um die Schichtdicken zu bestimmen, nutzten wir ein theoretisches Modellsystem, in dem das Kupfersubstrat als unendlich dickes Volumenmaterial (Grundwerkstoff) angenommen wird. Im Hinblick auf die Rückführbarkeit der Messergebnisse sind in Tabelle 1 die Resultate der Schichtdickenmessung an einer Au/NiP10/Cu-Kalibrierprobe von Fischer inklusive der angegebenen Referenzwerte für die Schichtdicken der einzelnen Lagen durchgeführt. Aus dieser Tabelle lässt sich erkennen, dass die Referenzwerte sehr gut mit den gemessenen Durchschnittswerten übereinstimmen.


Element

Gold (Au)

Nickel-Phosphor (NiP)
Referenzwert0,100 µm4,4 µm
Gemessener Durchschnittswert0,094 µm4,8 µm
Standardabweichung0,002 µm0,076 µm

Tabelle 1: Schichtdickenmessung mit der Au/NiP10/Cu-Kalibrierprobe (15 Messdurchläufe zu je 30 s).

HTV Halbleiter-Test & Vertriebs-GmbH

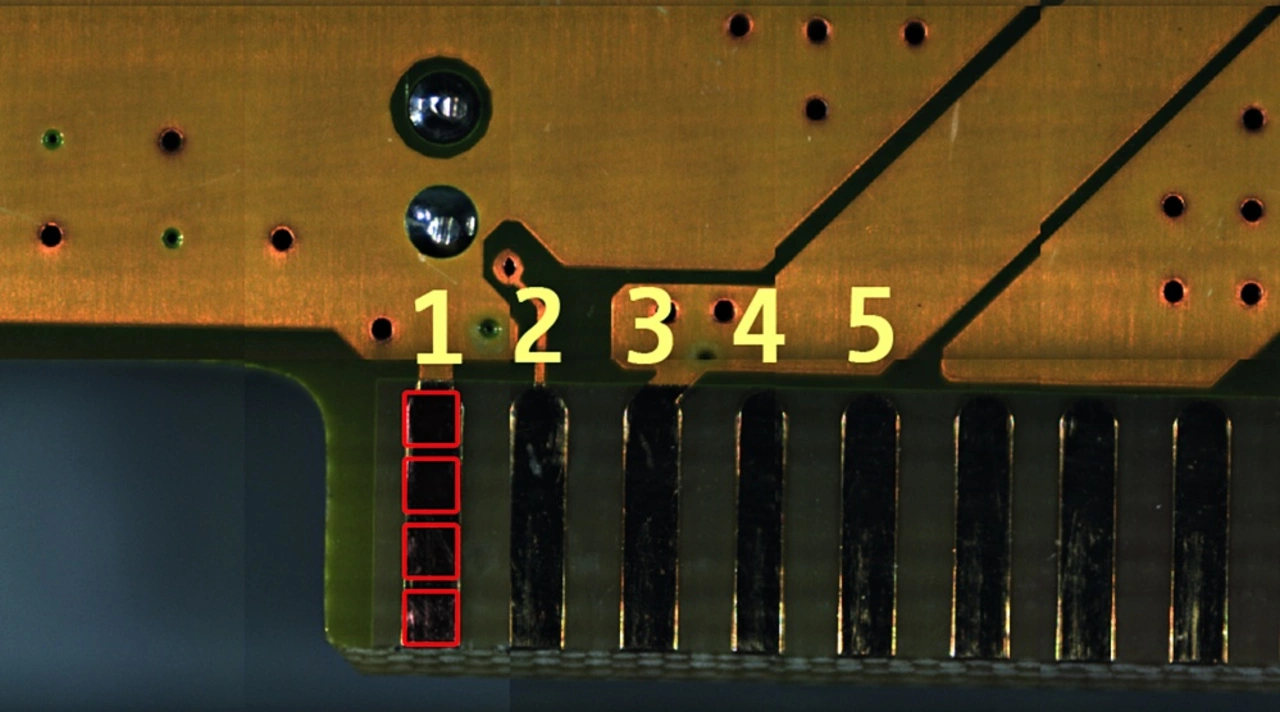

Bild 3: Übersichtsbereich Steckkontakte mit Messbereichen 1 bis 5 (gelb). Exemplarische Darstellung der Messpositionen in einem Kontaktbereich (rot).
© HTV Halbleiter-Test & Vertriebs-GmbH

Die Steckkontakte, an denen die eigentlichen Messungen durchgeführt wurden, sind von eins bis fünf durchnummeriert (Bild 3). Pro Steckkontakt werden exemplarisch vier Messpositionen (rote Kästchen) ausgewählt und pro Messposition ein Röntgenemissionsspektrum bei einer Integrationszeit von 15 Sekunden erstellt.

Um eine umfangreiche Messstatistik sicherzustellen, wird in der Software eine Messroutine programmiert, in der die einzelnen Messpositionen der fünf Kontakte nacheinander angefahren werden. Diese Schleife, bestehend aus zwanzig Einzelmessungen, wird insgesamt fünfmal durchlaufen. Die in Tabelle 2 aufgeführten Analyseresultate zeigen sowohl für Gold (Au) als auch Nickel-Phosphor (NiP) anwendungstypische Werte für ENIG-Endoberflächen.

ElementGold (Au)Nickel-Phosphor (NiP)

Gemessener Durchschnittswert

0,195 µm6,622 µm
Standardabweichung0,015 µm

1,424 µm

Tabelle 2: Resultate zur Schichtdickenmessung an den Steckkontakten der PC-Karte (fünf Messdurchläufe, Messdauer pro Messposition 15 s).
