Die Störbeständigkeit verbessern

Leistungswandler-Architekturen für 48-V-Mildhybrid-Fahrzeuge

6. Juli 2022, 13:30 Uhr | Autoren: Filippo Scrimizzi, Carmelo Mistretta und Giusy Gambino, Redaktion: Irina Hübner

Fortsetzung des Artikels von Teil 1

Die neuen Automotive-Prototypen

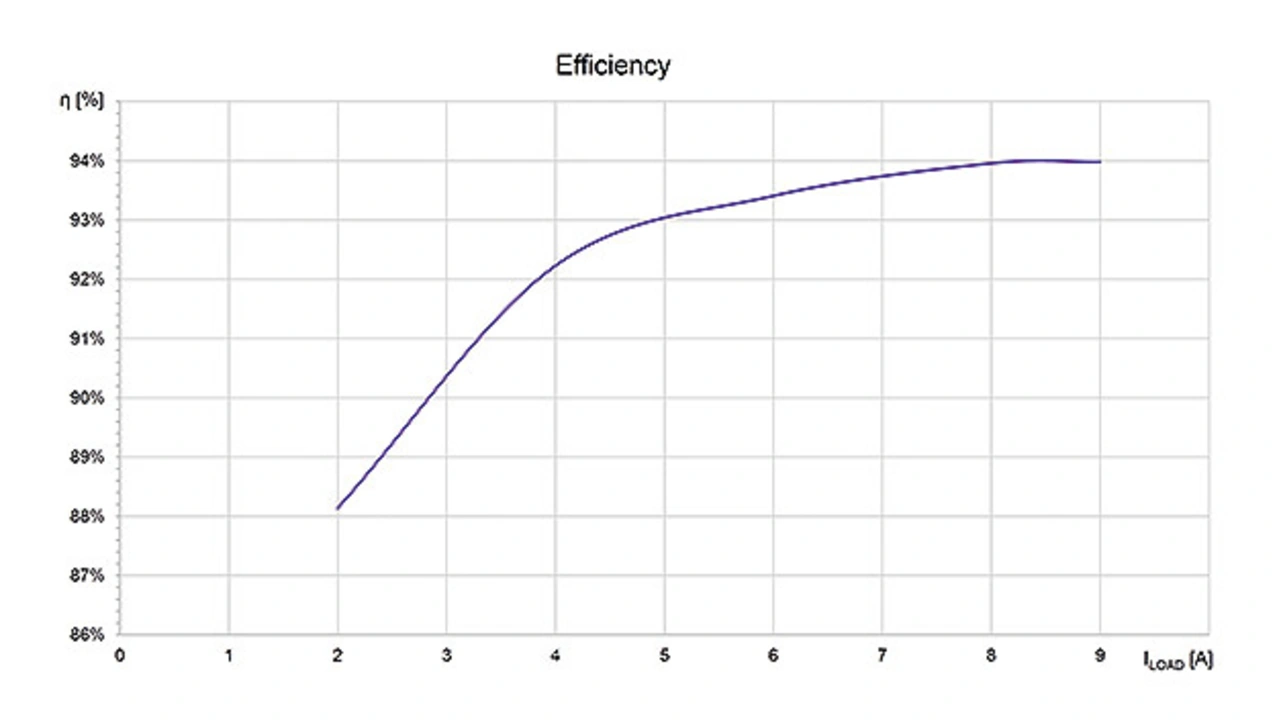

Gemessener Wirkungsgrad des Gleichspannungswandlers mit dne neuen MOSSFET-Prototypen
Bild 3. Gemessener Wirkungsgrad des Gleich- spannungswandlers mit den neuen MOSSFET-Prototypen.
© STMicroelectronics

Prototypen von Automotive-MOSFETs mit Nennspannungen von 80 V bis 100 V, die mit der neuen Technologie hergestellt wurden, legen ein klassenbestes Schaltverhalten an den Tag, mit sanften Spitzen von VDS und sehr kurzen Oszillationsphasen. Mit den neuen MOSFETs erreicht der Gleichspannungswandler einen gemessenen Wirkungsgrad von 94 %, wie in Bild 3 erkennbar ist.

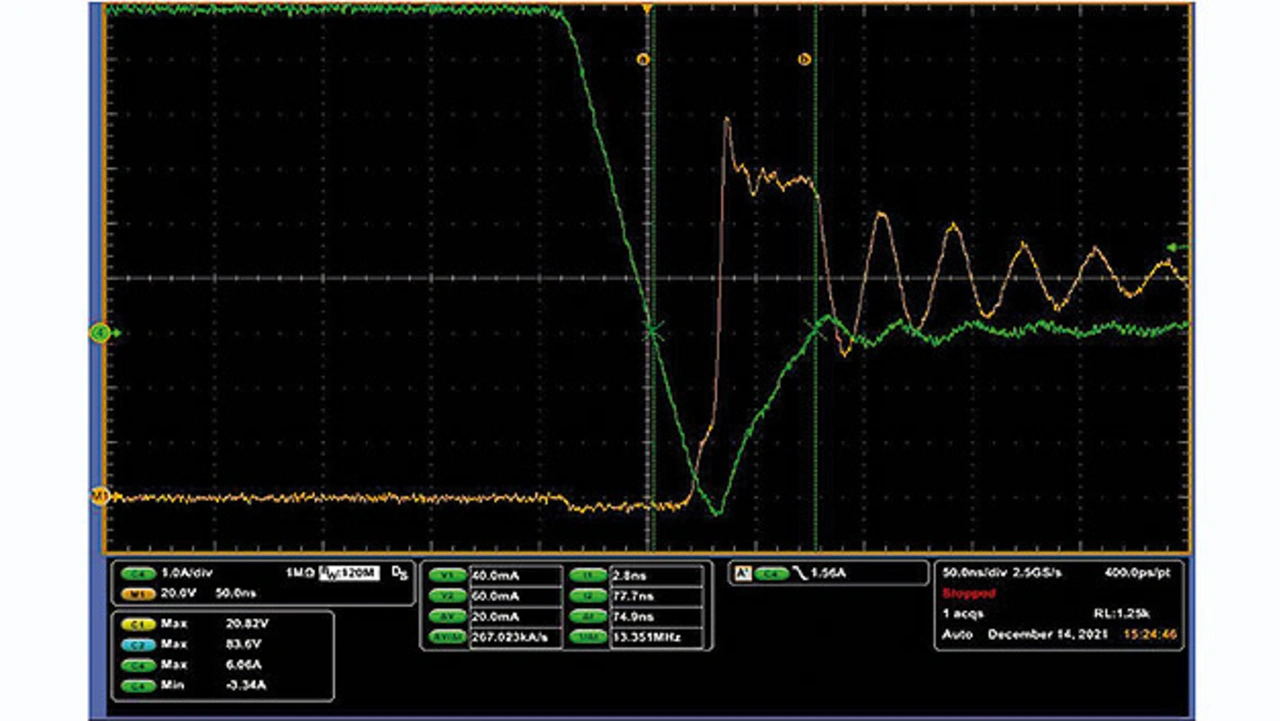

Gemessenes Sperrerholverhalten der neuen MOSFET-Prototypen (ISD = 60 A, di/dt = 1.440 A/µs).
Bild 4. Gemessenes Sperrerhol- verhalten der neuen MOSFET-Prototypen (ISD = 60 A, di/dt = 1.440 A/µs).
© STMicroelectronics

Der Wirkungsgrad des Wandlers wird ebenfalls von der Sperrverzögerungsladung der Body-Drain-Diode des LS-MOSFET beeinflusst. Die neue technologische Weiterentwicklung sorgt auch hier für signifikante Verbesserungen, und zwar selbst dann, wenn der in die Body-Diode fließende Sperrerholstrom steile Flanken (das heißt hohe di/dt-Werte) aufweist. Siehe dazu die in Bild 4 gezeigten Signalverläufe.

Der tatsächlich in der Diode fließende Strom ist zehnmal höher als in Bild 4 gezeigt, da bei der Messung von ISD = 60 A ein Stromwandler verwendet wurde.

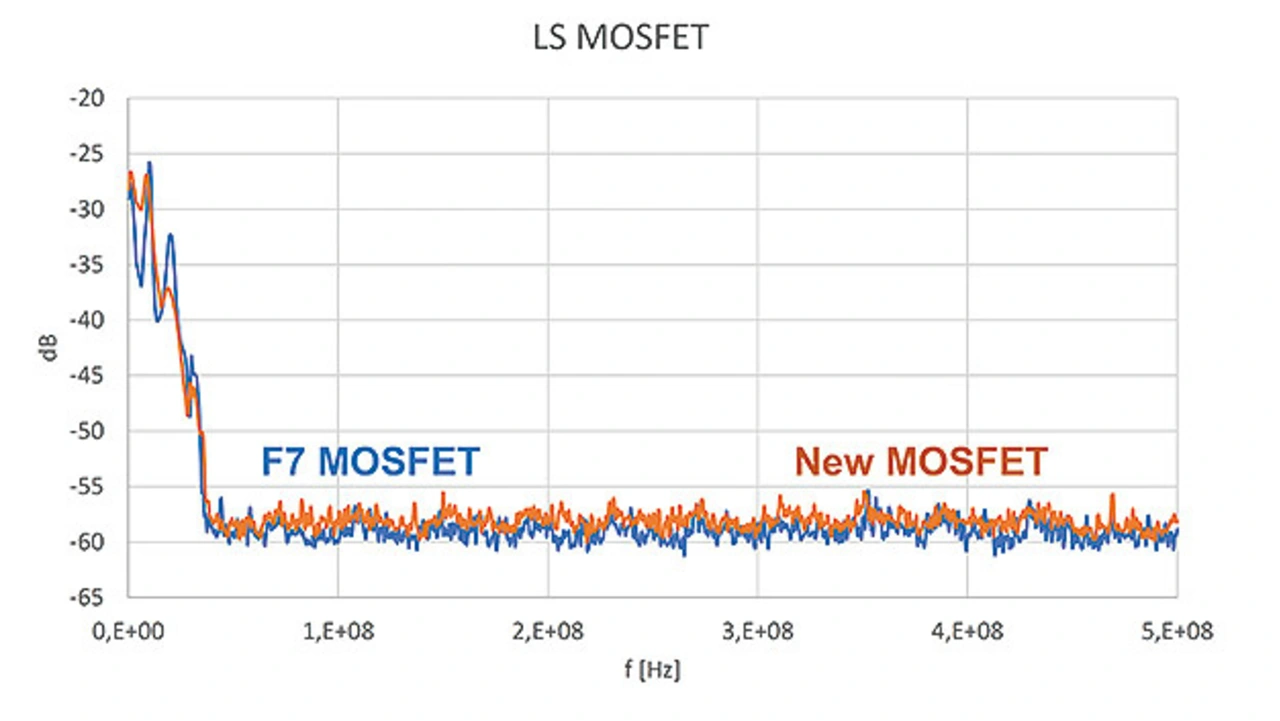

Gemessenes Emissionsspektrum eines F7-MOSFET und eines neuen Prototyps als LS-Schalter
Bild 5. Gemessenes Emissions-spektrum eines F7-MOSFET und eines neuen Prototyps als LS-Schalter.
© STMicroelectronics

Dieser Sperrerholstrom hat außerdem erheblichen Einfluss auf das Emissionsverhalten des Wandlers, denn wegen der beim Abklingen des Stroms auf Null auftretenden Oszillationen ist er die Hauptursache hochfrequenter Störaussendungen [4]. Nahfeld-Emissionsmessungen geben die EMI-Beständigkeit der neuen MOSFET-Prototypen wieder und vergleichen das Emissionsaufkommen mit Bausteinen der Reihe STripFET F7. Das experimentell ermittelte Emissionsspektrum des LS- und des HS-MOSFET in einer Halbbrückentopologie geht aus den Bildern 5 und 6 hervor. Die Bausteine schalten dabei einen Strom von etwa 15 A [5].

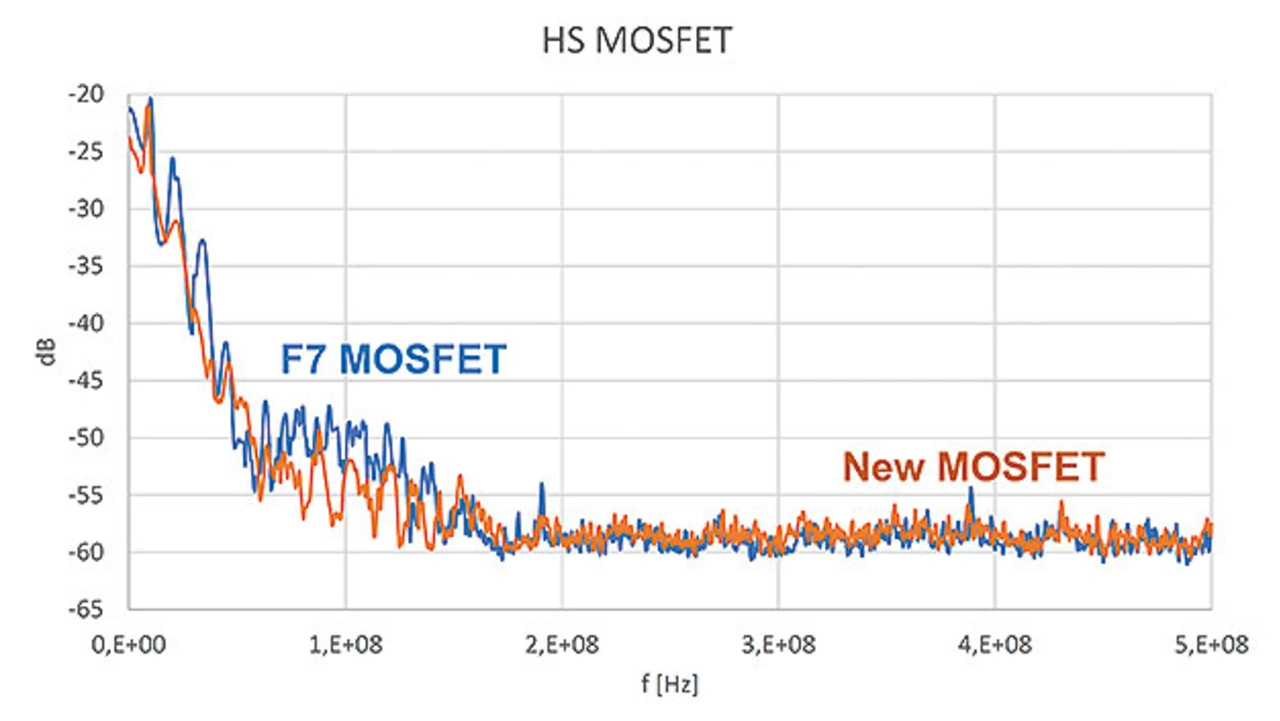

Gemessenes Emissionsspektrum eines F7-MOSFET und eines neuen Prototyps als HS-Schalter
Bild 6. Gemessenes Emissionsspektrum eines F7-MOSFET und eines neuen Prototyps als HS-Schalter.
© STMicroelectronics

Die in beiden Abbildungen erkennbare höhere Emissionsrate bei niedrigeren Frequenzen hängt mit den Schaltbedingungen der Applikation zusammen. Bei höheren Frequenzen (über 1 MHz) weisen die als HS-Schalter eingesetzten neuen Prototypen geringfügig niedrigere Emissionsraten auf als entsprechende F7-Bausteine, wenn die gleiche Platine und die gleichen Betriebsbedingungen (Schaltfrequenz, Strom und Bias-Spannung) zugrunde gelegt werden.

Höherer Wirkungsgrad

In Mildhybrid-Systemen können die auf der neuen Technologie basierenden Prototypen einen höheren Wirkungsgrad des Gleichspannungswandlers gewährleisten, was auf das verbesserte Schaltverhalten und die niedrigeren Verluste zurückzuführen ist. Abgesehen davon besitzen sie, was das Sperrerholverhalten und die sanfte Charakteristik der Body-Drain-Diode angeht, die gleichen ausgezeichneten Eigenschaften wie STripFET F7 MOSFETs und tragen so zur Minimierung der hochfrequenten Störaussendungen bei. Das Resultat sind optimale Eigenschaften in jeglichen Topologien für Leistungswandlung und Motorregelung.





Die Autoren

Filippo Scrimizzi von STMicroelectronics
Filippo Scrimizzi von STMicroelectronics.
© STMicroelectronics

Filippo Scrimizzi

arbeitet im Application Competence Center & Innovation System Solutions für Low-Voltage-Produkte und GaN-Lösungen in der F&E-Abteilung von STMicroelectronics in Catania.
filippo.scrimizzi@st.com





Carmelo Mistretta von STMicroelectronics
Carmelo Mistretta von STMicroelectronics.
© STMicroelectronics

Carmelo Mistretta

ist Applikationsingenieur für Motorsteuerungs- und SMPS-Anwendungen mit LV-MOSFETs. Er kam 2002 zu STMicroelectronics und verfügt über einen Master in Elektrotechnik.
carmelo.mistretta@st.com



Giusy Gambino von STMicroelectronics
Giusy Gambino von STMicroelectronics.
© STMicroelectronics

Giusy Gambino

ist Marketing-Projektmanagerin in der Automotive Discrete Group bei STMicroelectronics in Catania. Daneben ist sie ist für die technische Dokumentation bei LV-Leistungs-MOSFETs zuständig.

giusy.gambino@st.com
