Embedded Computing / Testspezifizierung
Automatisierung von IP- bis auf SoC-Ebene
Fortsetzung des Artikels von Teil 3
Szenarien beschreiben
Für den Test sind eine Reihe einzelner DMA-Transfers zu erzeugen. Die Testszenarien werden ebenso wie primitive Operationen innerhalb der Aktionen beschrieben. Da die Testszenarien selbst aus Aktionen bestehen, wird ein Aktivitätsdiagramm (Stichwort: Activity), zur Regelung der Beziehungen zwischen den Unteraktionen, hinzugefügt (Bild 5).

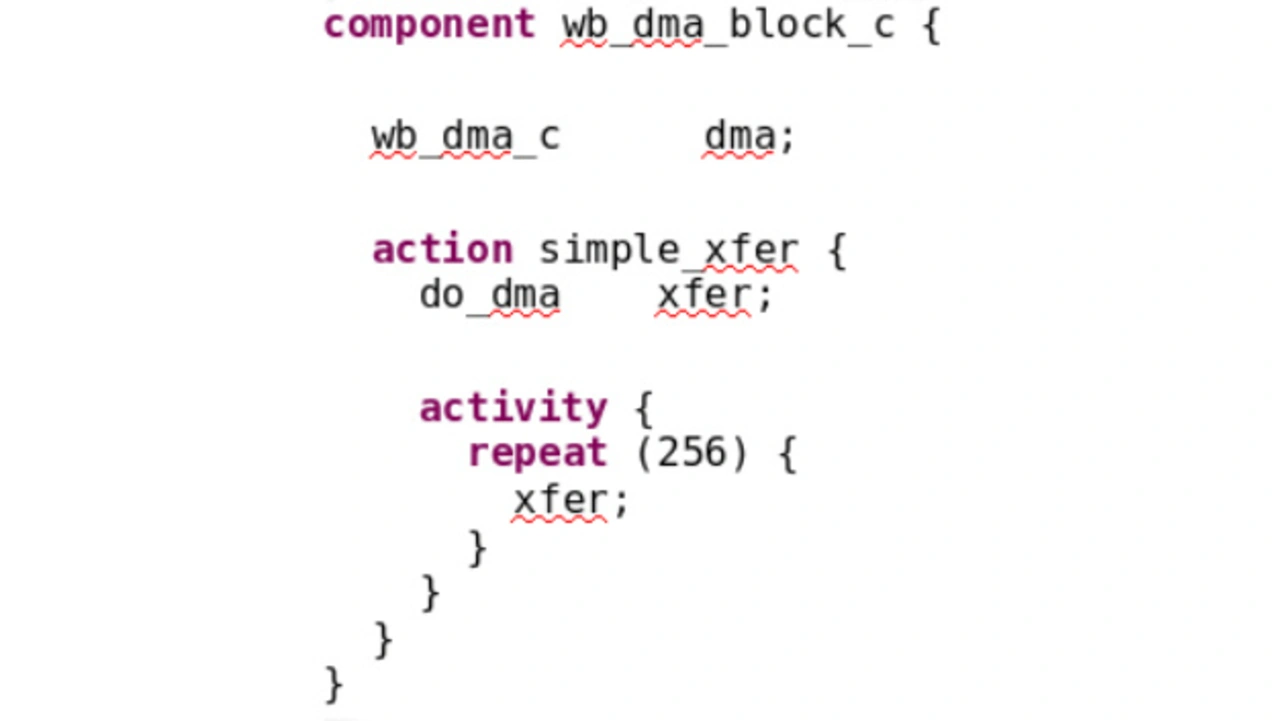

Wichtig ist dabei die Deklaration einer Aktion simple_xfer innerhalb einer Komponente (Bild 6). Die Komponente enthält eine Instanz der Komponente wb_dma_c, welche die Aktion do_dma deklariert. Die Aktion simple_xfer wiederholt die Aktion do_dma 256 Mal.

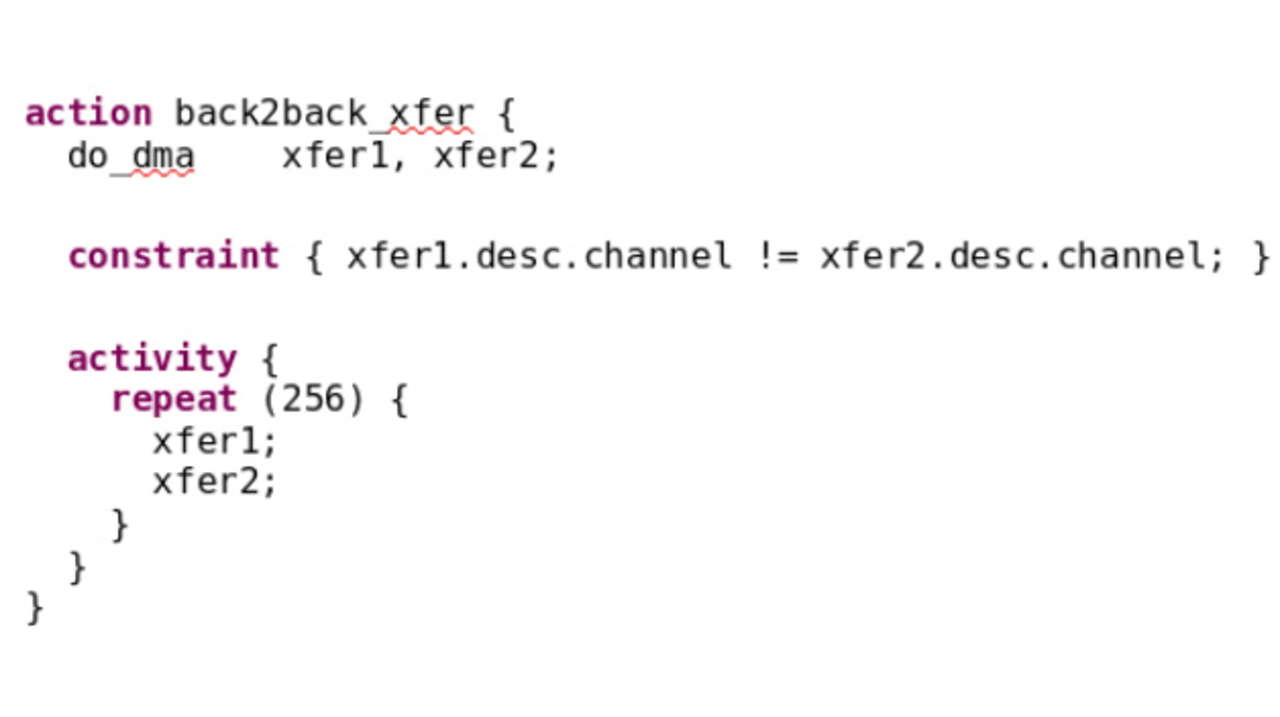

Die Tests sind erweiterbar, beispielsweise um zwei Back-to-Back-DMA-Transfers durchzuführen. Es sollen unterschiedliche Kanäle für beide Transfers genutzt werden. Die Zufallsfelder Aktionsinstanz werden aus einer höheren Hierarchie beschränkt, was bei Verwendung einer gezielten Zufallsfolge eine Herausforderung darstellt.
Jobangebote+ passend zum Thema
Spezifikation einer Umgebungsschnittstelle
Die PSS-Type Extension-Fähigkeit bindet Aktionen ohne Aktions- oder Komponentenmodifikation an die UVM-Testbench.

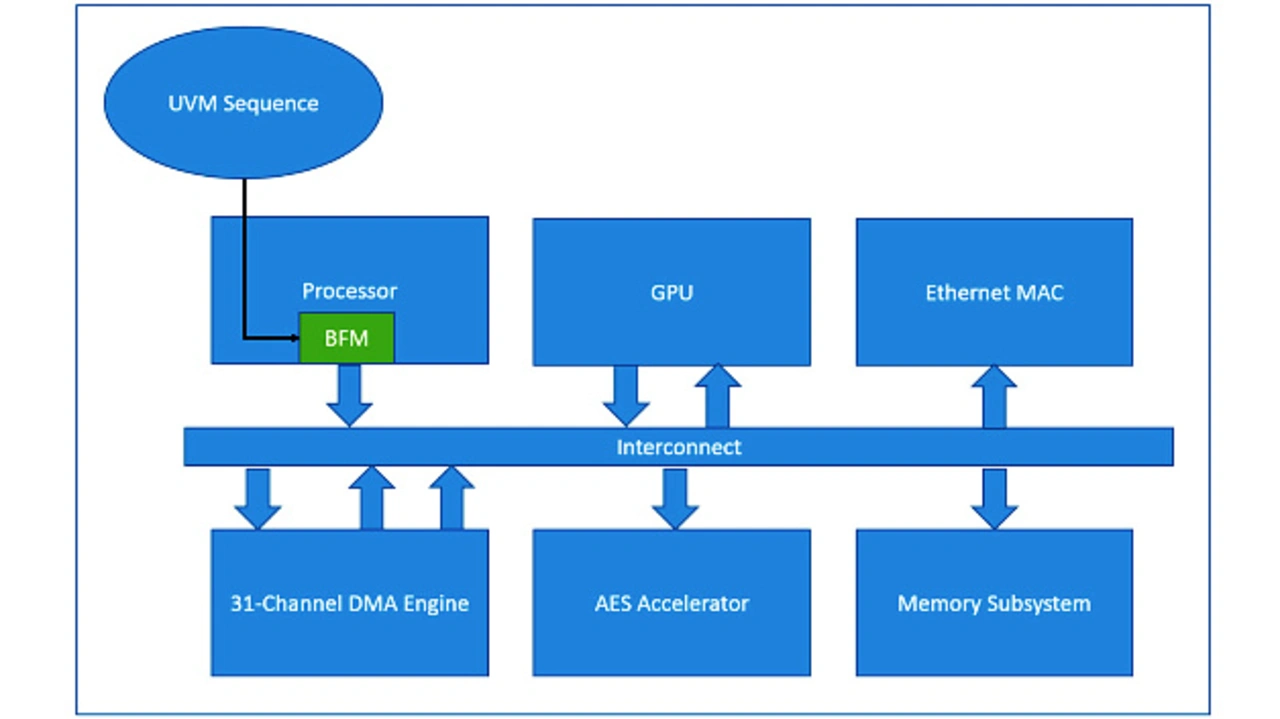

In der UVM-Testbench wird der Stimulus von einer UVM-Sequenz erzeugt, die Sequenz-Items wb_dma_descriptor generiert. Die PSS-Beschreibung soll in eine UVM-Sequenz integriert werden und ebenfalls Sequenz-Items wb_dma_descriptor generieren (Bild 7), allerdings mit PSS-spezifizierten Feldwerten, anstatt mit regulärem Constrained-Random-SystemVerilog Stimuli. PSS-Pakete bündeln die Details der Umgebung. Ein Paket bindet die Details ein, mit denen die Aktion do_dma in die UVM-Sequenz integriert wird. Es wird in der Sequenz ein Task do_item erwartet, das ein Sequenzitem wb_dma_descriptor akzeptiert und ausführt.
Das Import-Statement spezifiziert die Signatur dieser externen Methode.

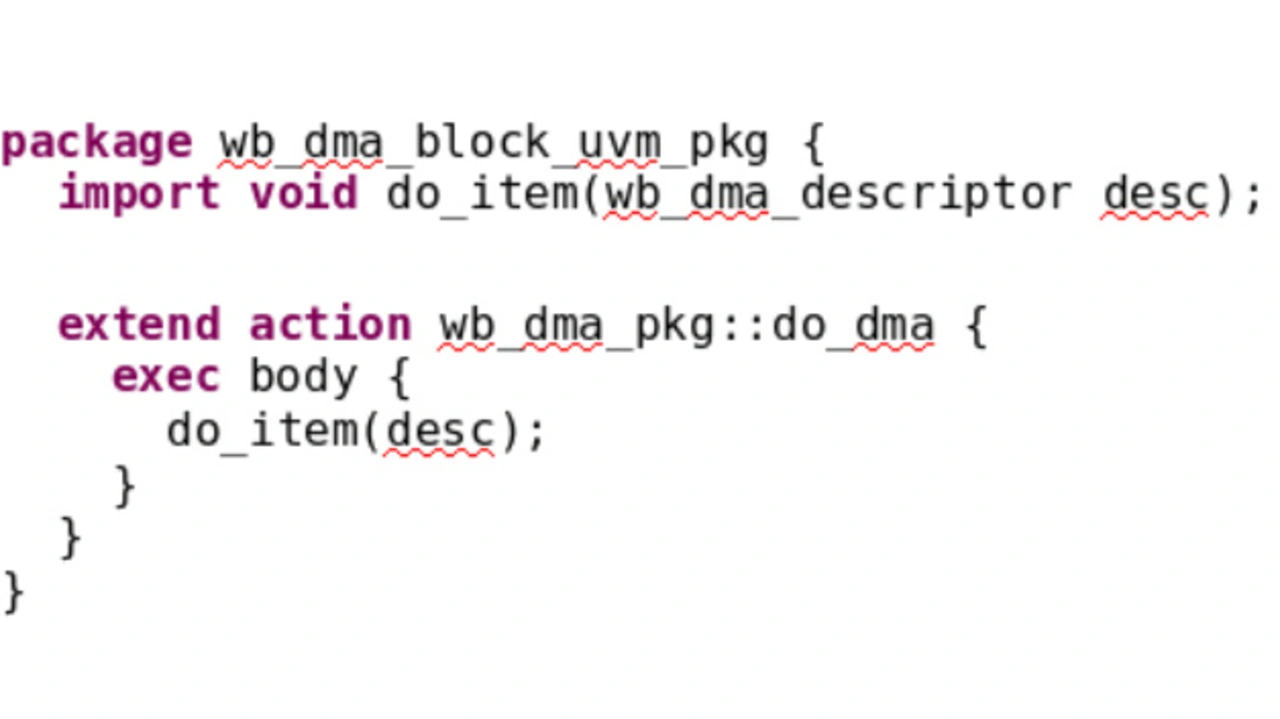

Nun wird spezifiziert, wie die Aktion do_dma diese importierte Methode ausführt. PSS stellt Exec-Blöcke zur Verfügung zur Spezifizierung der Beziehung zwischen PSS-Einheiten und externem Code. Der Body-Typ eines Exec-Blocks deklariert das Verhalten während der Ausführungszeit (gleichsam dem Body-Task in der UVM-Sequenz). Hier wird festgelegt, dass die Aktion do_dma während der Ausführungszeit, das Feld wb_dma_descriptor an den Task do_item übergibt (Bild 8).
Damit ist der Vorgang abgeschlossen. Die neue PSS-UVM-Sequenz steuert nun die UVM-Testbench, allerdings unter viel effizienterer Ausführung der DMA-Transfermodi.
- Automatisierung von IP- bis auf SoC-Ebene
- Die PSS-Grundlagen
- Wiederverwendung von SystemVerilog-Regeln
- Szenarien beschreiben
- PSS auf Subsystem- und SoC-Ebene
- Integration auf SoC-Ebene
