Den Zustand zuverlässig im Blick
Zählwerk für Stanzwerkzeuge
Mechanische Summenzähler zählen jeden Stanzvorgang von Stanzmaschinen, so dass die Anwender kontinuierlich über den Zustand der Werkzeuge informiert werden. Die Bediener sehen auf den ersten Blick, wann das Werkzeug ausgetauscht oder gewartet werden sollte.
Auf die Fertigung von Stanzwerkzeugen, die für die Produktion von Kabelschuhen und Steckverbindern ausgelegt, hat sich die türkische Firma KMS spezialisiert. Ob in Handwerk oder Industrie: Kabelschuhe werden in vielen Anwendungen zum Verbinden elektrischer Leitungen verwendet. Sie ermöglichen eine Klemmkontaktierung an elektrisch leitenden Komponenten mittels einer Schraube. Die unscheinbaren Komponenten sind für Elektro-Installateure ebenso unverzichtbar wie für die Automobilbranche oder Hausgeräte-Produzenten. KMS ist der einzige türkische Hersteller von Stanzwerkzeugen für die Produktion dieser Bauteile und beliefert seit 1988 zahlreiche Produzenten von Kabelschuhen und Steckverbindern.
Die Fertigung von Kabelschuhen erfordert eine sehr hohe Präzision, denn ihre Abmessungen sind in diversen internationalen Normen exakt definiert. So legt die internationale Norm IEC 1238 Teil 1 die elektrischen und mechanischen Eigenschaften von Kabelschuhen fest. Für Presskabelschuhe und Quetschkabelschuhe gibt es darüber hinaus noch einmal eigene Normen (DIN 46235/DIN 46234). Weil die Formen der Kabelschuhe genormt sind, müssen die in der Fertigung eingesetzten Stanzwerkzeuge äußerst präzise arbeiten. Das setzt nicht nur eine hohe Genauigkeit bei der Produktion der Werkzeuge voraus, sondern auch deren kontinuierliche Zustandsüberwachung im laufenden Betrieb beim Anwender. Nur so können Abnutzungen der Stempel und Matrizen erkannt werden, bevor sie sich negativ auf die Qualität der gefertigten Bauteile auswirken.
Jobangebote+ passend zum Thema
Zähler gibt Auskunft über den Zustand des Werkzeugs

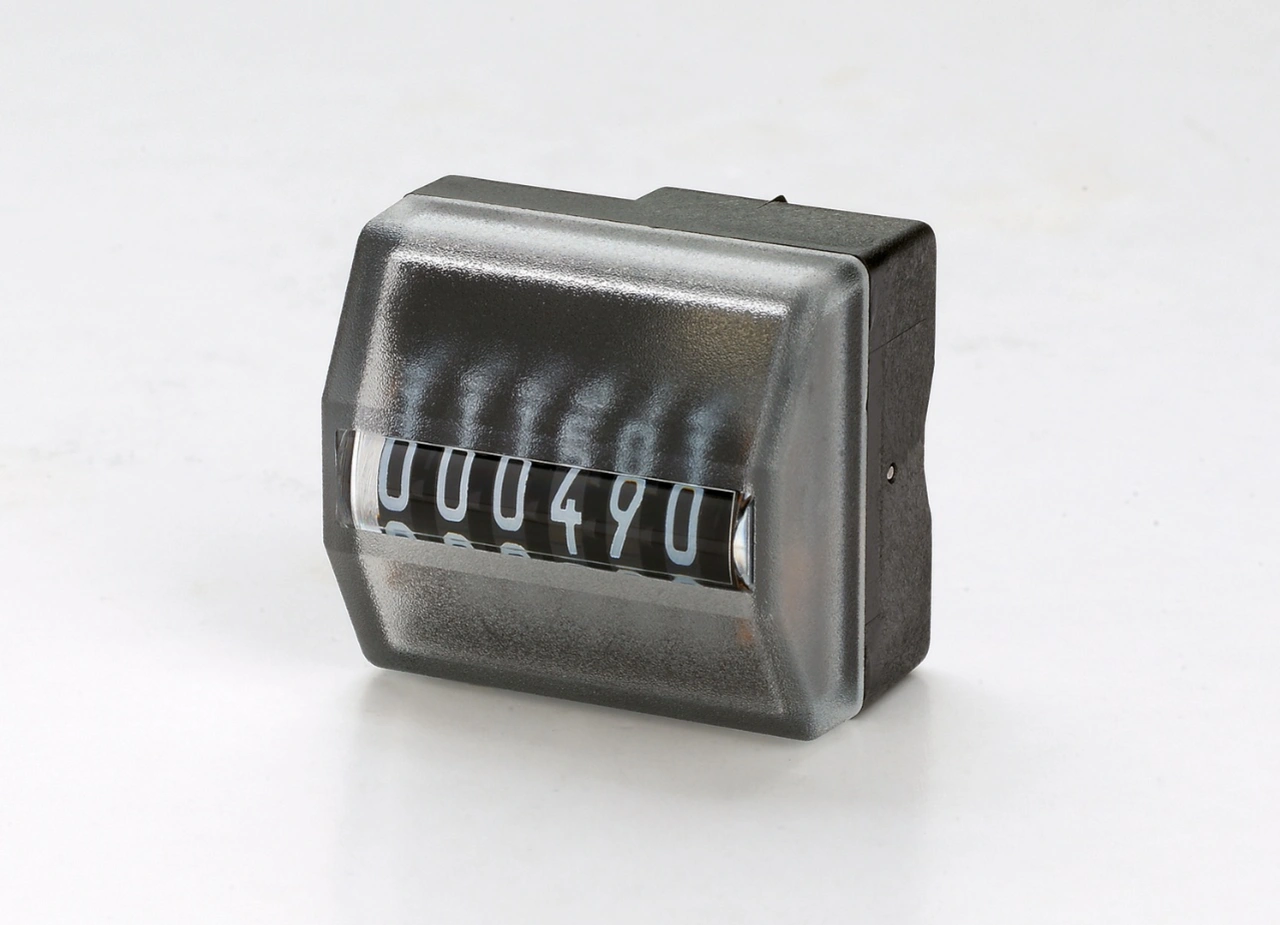

Damit das Bedienpersonal der Stanzmaschine den Zustand der Werkzeuge jederzeit im Blick hat, stattet KMS sie mit einem Zähler aus. Er registriert jeden einzelnen Stanzvorgang und zeigt die Gesamtzahl aller bis zu diesem Zeitpunkt durchgeführten Stanzvorgänge an. In der Vergangenheit allerdings war das Unternehmen anfangs mit der Zuverlässigkeit der Zähler nicht zufrieden. »Wir haben deshalb nach einer hochwertigen Alternative gesucht«, sagt Bülent Eriş, Produktionsleiter bei KMS. Auf der Messe »Win Eurasia« in Istanbul entdeckten Kollegen von ihm schließlich den mechanischen Summenzähler »Colibri 490« von Hengstler. Sein Funktionsprinzip und die kompakte Größe waren die ausschlaggebenden Faktoren dafür, dass die Wahl der Ingenieure von KMS auf diesen Zähler fiel.
Das Zählwerk des Colibri 490 wird berührungslos über ein Magnetfeld angetrieben und kann deshalb nicht durch Staub und Schmutz beeinträchtigt werden. Diese Eigenschaft ist beim Einsatz an Stanzen vorteilhaft, weil hier Späne anfallen und mit ihnen auch feiner Abrieb, der die Funktionsfähigkeit herkömmlicher Zähler beeinträchtigen würde.
Der Colibri 490 ist darüber hinaus unempfindlich gegenüber Schocks bis zu 20g und funktioniert selbst bei Schwingungen bis zu 2g bei 150 Hz einwandfrei. Darüber hinaus können dem Zähler weder starkes Strahlwasser noch extreme Temperaturen zwischen –10 °C und +50 °C etwas anhaben.
Ein weiteres Merkmal des Colibri ist seine hohe Zählfrequenz von bis zu 20 Zahlen pro Sekunde. Damit eignet sich der Zähler auch für die Verwendung in Maschinen mit sehr hohen Taktzahlen. Der wartungsfreie Betrieb, die lange Lebensdauer von bis zu 10 Mio. Schaltspielen und die sehr kompakte Bauweise (27 mm × 25 mm × 20 mm) zählen zu den weiteren Vorteilen des Colibri 490. Dank der geringen Abmessungen lässt sich der Zähler in vielfältigen Anwendungen verbauen – selbst in solchen, in denen sehr wenig Bauraum vorhanden ist.
Zahlreiche Unternehmen setzen den Colibri 490 bereits seit Jahrzehnten erfolgreich ein. Der Zähler zählt beispielsweise die Pumpzyklen pneumatischer Pumpen, die Klemmvorgänge in hydraulischen Klemmen oder die Anzahl an Säcken, die eine automatische Abfüllanlage befüllt. Für diese Anwender wie auch für die Ingenieure von KMS ist nicht nur die sehr hohe Zuverlässigkeit und Robustheit des Colibri 490 wichtig. Ebenso ausschlaggebend für die Wahl dieses Zählers war dessen komfortable Handhabung: Der Colibri verfügt über eine 6- bis 7-stellige Anzeige mit 4 mm hohen Ziffern. Sie ermöglicht auch die Darstellung hoher Werte und ist selbst dann gut sichtbar, wenn das Stanzwerkzeug im Regal liegt.
Von Vorteil ist auch die Tatsache, dass sich der Colibri 490 nicht nur direkt am Werkzeug, sondern auch an anderen Geräten oder einer Maschinentür befestigen lässt. Dank seiner mechanischen Funktionsweise eignet sich der Zähler zudem für alle Anwendungen, die ohne Strom arbeiten. Die Montage des Zählers erfolgt unkompliziert über Schlauchschellen oder Befestigungsplatten, die Einbaulage kann frei gewählt werden.

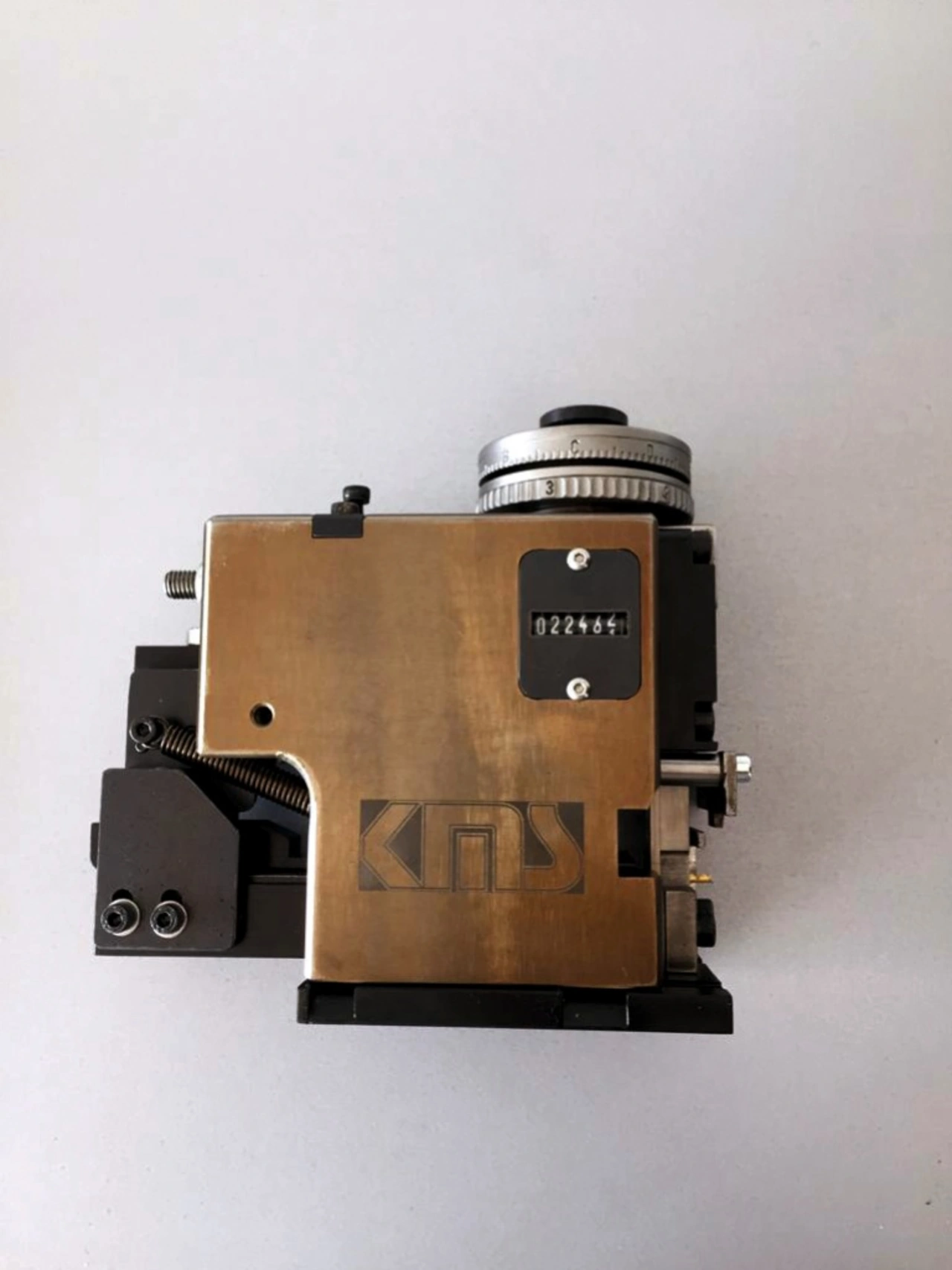

KMS hat den Zähler in alle Stanzwerkzeuge integriert
»Unsere Kunden loben den hohen Zusatznutzen der Zähler. Sie wissen dadurch genau, wann es Zeit für eine Wartung oder einen Wechsel der Komponenten ist. Deshalb verbauen wir den Zähler jetzt in jedem Stanzwerkzeug«, sagt Bülent Eriş. Die Endanwender steigern mithilfe dieses Condition-Monitoring-Tools die Qualität ihrer Produkte und erhöhen damit ihre Wettbewerbsfähigkeit am Markt.
