Schaltschranklose Stromversorgungen

Vollständige Dezentralisierung bis IP67

Stromversorgung
Die zentralisierte Stromversorgung stand der vollständigen Modularisierung im Anlagenbau bisher im Weg.
© Puls GmbH

Modulare Systeme sind im industriellen Anlagenbau wichtig – die Stromversorgung verhinderte bisher die vollständige Dezentralisierung. Der Stromversorgungshersteller Puls hat mit »ZeroCabinet« eine dezentrale Lösung entwickelt, die sich individuell und schnell auf alle Anforderungen anpassen lässt.

Die Dezentralisierung ermöglicht eine flexiblere Planung von Anlagen und Maschinen. Sie erleichtert zudem die Wartung und modulare Erweiterung. Die Anlagenverfügbarkeit steigt und es können Platz, Kosten und Zeit eingespart werden.
Angesichts dieser Vorteile ist es somit kein Wunder, dass immer mehr Systemkomponenten mit hoher Schutzart (IP54, IP65, IP67) ausgestattet und direkt im Feld installiert werden. Zentrale Schaltschränke können somit durch kleinere Versionen ersetzt oder sogar komplett aufgelöst werden.

Stromversorgung – Status Quo
Im dezentralen Anlagen- und Maschinenbau lassen sich grundsätzlich drei gängige Strategien bei der Realisierung der Stromversorgung beobachten:

1.    Dezentrale Vor-Ort-Schaltkästen

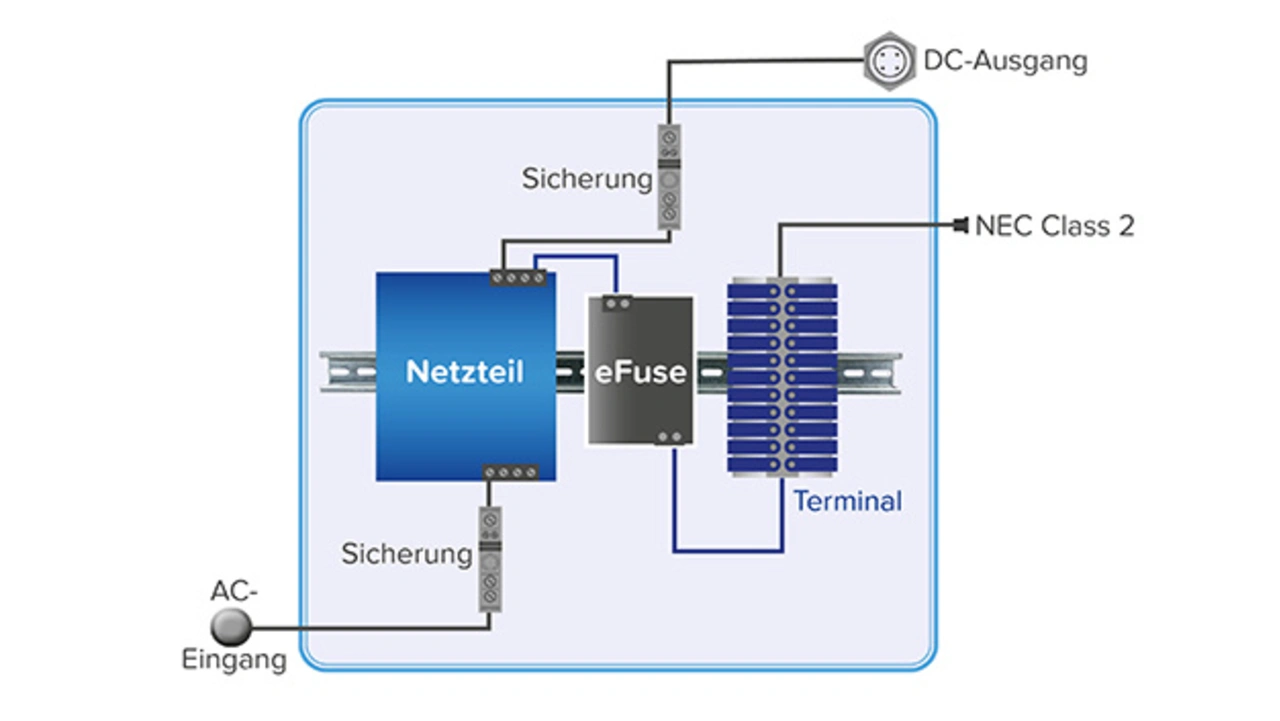

Die Stromversorgung und weitere Standard-Komponenten wie elektronischen Sicherungen oder Schalter werden aus dem zentralen Schaltschrank herausgelöst und in kleineren, dezentralen IP67-Schaltkästen direkt im Feld installiert. Die Konzeption, Umsetzung und Installation dieser Kästen übernehmen die Unternehmen dabei oft selbst. Das schließt die Auswahl der verschiedenen Komponenten ein, genauso wie deren Bestellung Lagerung und letztlich das Zusammenfügen zu einem System durch einen Techniker.

2.    Kundenspezifische Lösung
Der Systementwickler beauftragt die Entwicklung einer kundenspezifischen, dezentralen Stromversorgung speziell für diese Anwendung. Eine kundenspezifische Lösung ist jedoch recht zeitaufwändig, kostenintensiv und lohnt sich erst ab größeren Stückzahlen.

3.    Keine Dezentralisierung der Stromversorgung
Die Stromversorgung wird aus dem Prozess der Dezentralisierung ausgeklammert und verbleibt in den zentral platzierten Schaltschränken. Für die Versorgung der bereits dezentralisierten Komponenten im Feld werden lange Kabel mit entsprechend großem Querschnitt verlegt. Die langen Kabel führen zu Leistungsverlusten, die mit einer entsprechend größer dimensionierten Stromversorgung kompensiert werden müssen.

Vorteile der dezentralen Stromversorgung
Lösungsansatz 1 und 2 zeigen, dass viele Unternehmen bereits selbst aktiv geworden sind, da sie die Vorteile einer dezentralen Stromversorgung erkannt haben. Weitläufige Anwendungen, wie Förderbänder oder Fertigungslinien, können dezentral deutlich effizienter und flexibler mit Energie versorgt werden. Dank einer Installation direkt neben der Last, können kürzere Kabel mit geringerem Querschnitt verlegt werden. Das spart Kosten für Kupfer und die Stromversorgung muss nicht länger überdimensioniert werden.

Die einzelnen Bestandteile der Anlage können freier geplant und modular aufgebaut werden. Diese Module lassen sich schneller und effektiver ergänzen, warten und umrüsten. Zudem kann durch die Verkleinerung oder den Wegfall von Schaltschränken der neu gewonnene Platz für den Ausbau von wertschöpfenden Bestandteilen der Anlage genutzt werden.

Doch der Aufwand für eine effiziente, dezentrale Lösung war bislang recht hoch. Aufgrund der Vielfalt an Anwendungen und Anforderungen fehlte eine dezentrale Standard-Stromversorgung. Um eine echte Alternative in allen drei zuvor genannten Fällen zu bieten, müsste diese ab Lager bestellbar, einfach ins System zu integrieren und in zahlreichen Varianten verfügbar sein.

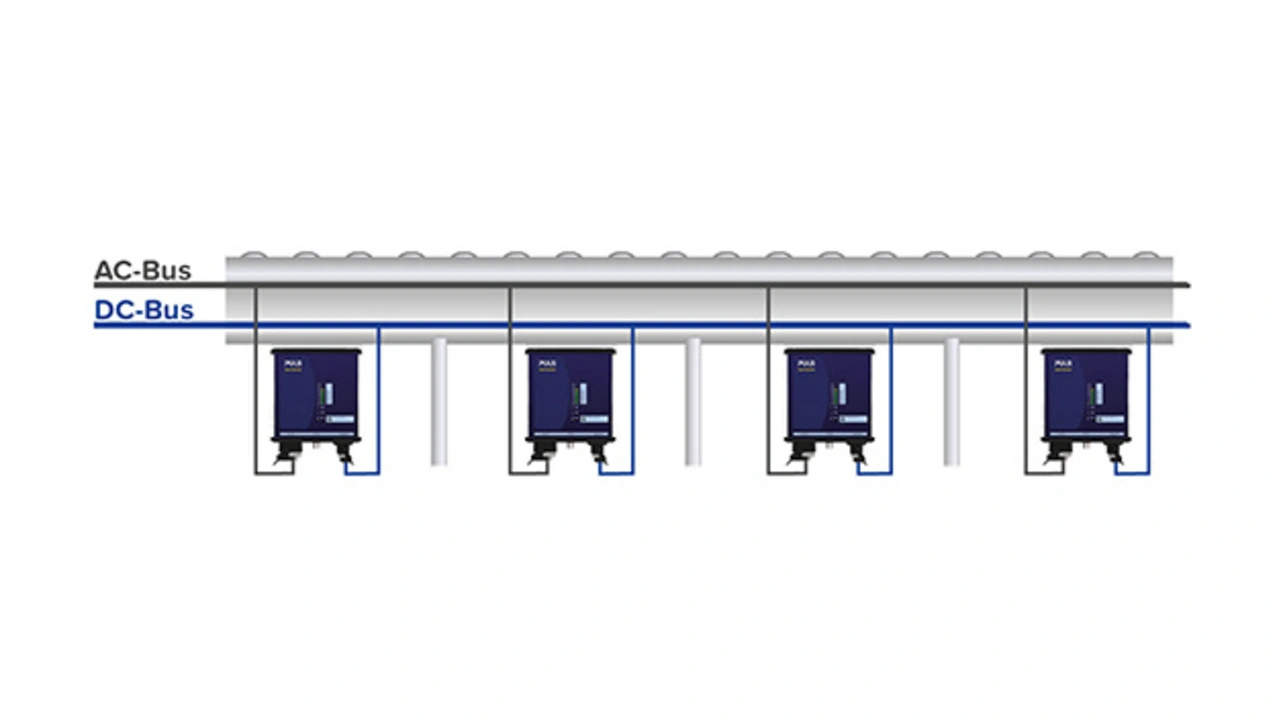

Mit der neuen Produktfamilie ZeroCabinet schließt Puls diese Lücke in der Dezentralisierung und bietet Anwendern mehr Flexibilität in der Planung ihrer Anlagen und Maschinen. Mit dieser Lösung können Schaltschränke kleiner dimensioniert oder sogar ganz aufgelöst werden (siehe Bild 1).

Relevante Anbieter

Puls Schaltschranklose SV
Die neue Produktfamilie ermöglicht die vollständige Dezentralsierung und Stromversorgung »on machine«.
© Puls GmbH

Schaltschrankloses Stromversorgungssystem

Die neue dezentrale Stromversorgungsfamilie öffnet mit aktuell 24 verschiedenen Varianten neue Freiheiten für die schaltschranklose Planung von Anlagen und Maschinen. ZeroCabinet basiert auf einer modularen Plattform. Die Grundlage dafür bilden einphasige und dreiphasige Stromversorgungen mit 300W oder 500W Ausgangsleistung. Alle Geräte liefern 120 % Leistung dauerhaft  bei bis zu +45°C Umgebungstemperatur und 200 % für 5 Sekunden. Das eignet sich optimal zum Starten stromintensiver Lasten beugt einer kostspieligen Überdimensionierung der Stromversorgung vor.

Die robusten Produkte sind in verschiedenen Schutzarten verfügbar, beginnend bei IP54 (staubgeschützt, spritzwassergeschützt), über IP65 (staubdicht, strahlwassergeschützt) bis hin zu IP67 (staubdicht, zeitweiliges Untertauchen möglich). Auch der weite Temperaturbereich von -25° Celsius bis +55° Celsius  – ohne Leistungsminderung mit Derating bis +70°Celsius  – ermöglicht einen problemlosen Einsatz in nahezu jeder Umgebung.

Der Wirkungsgrads von mindestens 95% lässt weniger Verluste und damit auch weniger Wärme im Gerät entstehen. Puls konnte so komplett auf den Verguss der Elektronik, der für den Schutz vor zu hohen Temperaturen eingesetzt wird, verzichten. So können die Geräte nach Ablauf der Lebensdauer auch umweltfreundlich recycelt werden.

Auf dieser Plattform basieren die verschiedenen Versionen mit zahlreichen Steckerkonfigurationen sowie optionalen Sicherungs- und Redundanzfunktionen.

Flexibilität »on machine«

Die Geräte werden in zwei Unterserien angeboten. Die Basic-Serie besitzt einen Ausgang, für den verschiedene Steckverbinder, wie z.B. M12-L/-T/-A, 7/8“ oder die Han-Q-Serie, verfügbar sind.

Zudem sind die Basic-Versionen auch für eine flexible N+1-Parallelschaltung zur Erhöhung der Ausgangsleistung geeignet (siehe Grafik 2). Durch den Parallelbetrieb von mehreren identischen ZeroCabinet-Geräten werden Leistungen im Kilowattbereich möglich. Damit die Geräte bei diesem Anwendungsfall gleichmäßig ausgelastet sind, verfügen sie über eine geneigte Kennlinie (Droop-Funktion). Das erhöht die Lebensdauer.


Puls Stromversorgung dezentral
Die Basic-Serie eignet sich auch für eine flexible N+1-Parallelschaltung zur Erhöhung der Ausgangsleistung.
© Puls GmbH

Liegt der Fokus vor allem auf der Betriebssicherheit der Anlage, können auch weitere redundante Geräte in »Reserve«' installiert werden. Diese Einheiten stellen den nötigen Laststrom zur Verfügung, sobald eine andere Stromversorgung im System ausfällt. Ein ausgangsseitiger, integrierter Entkopplungs-MOSFET (O-Ring-Funktion) ermöglicht diesen Aufbau sogar ohne zusätzliches Redundanzmodul realisiert werden. So ist der Aufbau von sicheren, redundanten IP54 – IP67 Stromversorgungssystemen außerhalb des Schaltschranks möglich.

Bis zu 4 strombegrenzte Ausgänge

Die zweite ZeroCabinet Serie namens eFused verfügt über bis zu vier intern abgesicherte Ausgänge, ebenfalls mit verschiedenen Anschlussoptionen wie z.B. M12-L/-T/-A, und 7/8“ (siehe Bild 3). Durch die eingebaute Strombegrenzung lassen sich mit diesen Geräten ganz einfach eine selektive Stromverteilung und Absicherung direkt im Feld realisieren. Die Konfiguration und Überwachung der Ausgänge erfolgt über IO-Link oder über das Human Machine Interface an der Gerätefront.

Puls Stromversorgung dezentral
Die eFused-Serie verfügt über verschiedenen Anschlussoptionen wie etwa M12-L/-T/-A, und 7/8 Zoll.
© Puls GmbH

Durch die selektive Stromverteilung eignen sich die eFused-Versionen sehr gut, um elektromechanische Lasten wie Motoren und empfindliche Verbraucher wie Steuerungen oder Sensoren gleichzeitig mit einem dezentralen, abgesicherten Netzteil zu versorgen. So können die Geräte beispielsweise auch für den Aufbau von NEC-Class-2-Stromkreisen genutzt werden.

Im Fehlerfall schalten die Geräte der eFused-Serie selektiv nur die fehlerhaften Ausgänge ab und melden dies über IO-Link oder Output-OK-Signal und das LED-Interface an der Gerätevorderseite. Dank aktiver Strombegrenzung werden alle anderen Ausgänge ohne Einschränkungen weiter mit Spannung versorgt. Das ist besonders für sicherheitskritische Lasten wichtig und sorgt für eine hohe Anlagenverfügbarkeit.

Die Geräte verfügen zudem über eine Selektivitätsfunktion, die einen priorisierten Schutz empfindlicher Lasten ermöglicht. Ausgang 1 hat dabei die höchste Priorität, Ausgang 4 die niedrigste. Wird das Strombudget überschritten, schaltet das Gerät somit zuerst die Ausgänge mit der niedrigsten Priorität ab. Nach dieser Priorität werden die Ausgänge im Übrigen auch in Schritten von 100ms gestaffelt eingeschalten.

Durch ihren Funktionsumfang bieten die Geräte der eFused-Serie damit eine All-in-One-Alternative zu Stromversorgungen, die entweder mit einem externen, elektronischen Vier-Kanal-Sicherungsmodul, vier Leitungsschutzschaltern oder vier externen Schmelzsicherungen abgesichert sind.

Dezentralisierung erleichtern

Puls hat angekündigt die neue Serie als Basis für eine weiter wachsende Produktplattform nutzen zu wollen. Die Dezentralisierung durch eine passende, dezentrale Standard-Stromversorgung im Anlagenbau soll deutlich vereinfacht werden, insbesondere in der Intralogistik, Fabrikautomatisierung, Automobilindustrie, Prozessindustrie wie auch dem Maschinenbau.
