ISSCC 2013

Jaguar - der neue Low Power CPU-Core von AMD

Die-Photo der Jaguar-Recheneinheit.
Die-Photo der Jaguar-Recheneinheit.
© AMD

AMD hat die ISSCC genutzt, um seinen »Jaguar« vorzustellen, der das Nachfolgeprodukt zu Bobcat, einem Low-Power-x86-64-Core, darstellt. Jaguar ist für AMD der erste x86-64-Prozessorkern auf Basis von 28-nm-Strukturen.

Laut Teja Singh, Principal Member of Technical Staff bei AMD, ist die zweite Generation des Low-Power-x86-64-Cores für eine Vielzahl von Anwendungen geeignet. So soll die JG-Recheneinheit in SoCs für Applikationen wandern, die ein Leistungsbudget von weniger als 5 W bis hin zu 25 W aufweisen. Konkret adressiere AMD mit diesem neuen Core vom Tablet, über Notebook bis hin zum Desktop alle Anwendungen. Singh: »Im Vergleich zu Bobcat konnten wir Verbesserungen in Hinblick auf die ausführbaren Befehle pro Zyklus, sprich IPC, auf die erreichbare Frequenz und auf eine verringerte Leistungsaufnahme erzielen.«

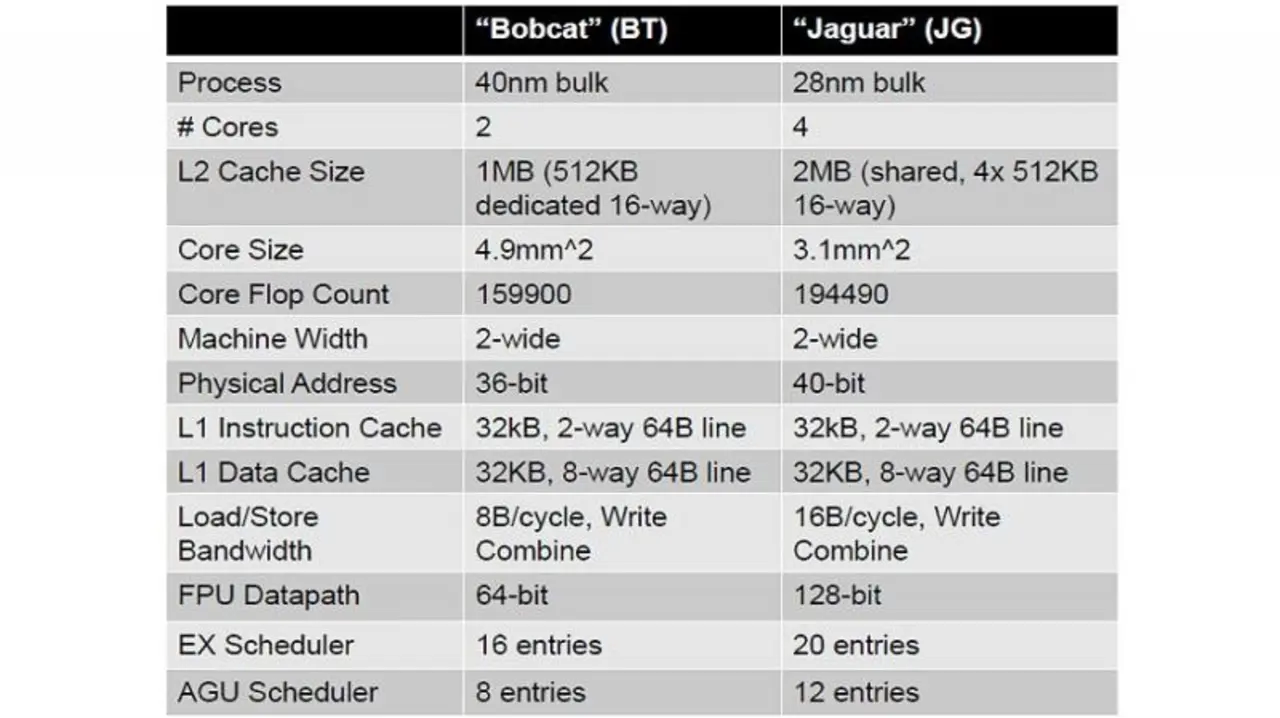

Vergleich zwischen Bobcat und Jaguar.
Vergleich zwischen Bobcat und Jaguar.
© AMD

Die Steigerung beim IPC-Wert basieren auf mehreren Faktoren. So hat AMD die Load-Store-Einheit neu designt, außerdem unterstützt die FPU jetzt 128 Bit-Operationen. Um eine hohe Energieeffizienz zu erreichen, setzt AMD auf Clock-Gating, wodurch laut Singh in typischen Anwendungen der Takt für mehr als 92 Prozent der Flip-Flops abgeschaltet wird.

Die Leistungssteigerung gegenüber Bobcat beruht aber auch darauf, dass eine JG-Recheneinheit aus maximal vier JG-Kernen besteht, bei Bobcat waren es nur zwei. Außerdem steht den Cores ein gemeinsamer 2 MByte großer L2-Cache in Form von vier 0,5-MByte-großen L2-Cache-Modulen zur Verfügung, der Bobcat hatte lediglich pro Core einen dedizierten Cache mit 512 KByte. Das in der JG-Recheneinheit implementierte L2-Interface ermöglicht einen Datenaustausch zwischen dem L2-Cache, dem Core und der North-Bridge.

Ein optimierter Microcode und ein verbessertes Schaltungs-Design ermöglichen laut Singh deutlich geringere Latenzzeiten beim Ein- und Austritt aus den Stromsparmodi. Er spricht von einer Verkürzung von mehr als 20 Prozent beim C6-Modus und mehr als 70 Prozent beim CC6-Modus. In einer ersten Implementierung hat die JG-Recheneinheit eine Fläche von 26,2 mm2 belegt, aber dank des modularen Designs lassen sich eben verschiedene SoC-Konfigurationen realisieren. Singh: »Wir haben die Recheneinheit so konzipiert, dass sie in mehreren SoCs wiederverwendet werden kann.«
