Wireless Power
Ein Empfänger-IC – der auch senden kann
Der neue Wireless-Power-Empfänger-IC STWLC33 von STMicroelectronics versteht die Protokolle des Qi-Standards und AirFuel inductive. Er kann aber auch als Sender arbeiten.
Bis zu 15 W kann der Wireless-Power-Empfänger-IC STWLC33 von STMicroelectronics (ab sofort verfügbar bei Mouser) verarbeiten. Er erlaubt es Multi-Mode-Empfänger zu realisieren, die sowohl mit Qi- als auch mit AirFuel-Ladeschalen zusammenarbeiten können – entsprechend der Spezifikation Qi 1.2 des Wireless Power Consortium und PMA-SR1 (AirFuel inductive) der AirFuel Alliance.
Mit seiner Ausgangsspannung, programmierbar in 0,1-V-Schritten von 3,5 bis 12,5 V, lassen sich auch Ladeschaltungen für Akkus mit zwei Li-Ionen-Zellen in Serienschaltung versorgen. STMicroelectronics gibt an, dass mit dem Empfänger-IC ein Systemwirkungsgrad von 80 % erreicht werden kann. Dazu tragen auch die im IC integrierten Synchrongleichrichter und LDO-Regler bei.
Jobangebote+ passend zum Thema
Ein Empfänger-IC, der gleichzeitig Sender-IC ist
Der Wireless-Power-Empfänger-IC STWLC33 ist auch in der Lage als Sender zu arbeiten – mit der gleichen Spule. Bis zu 3 W kann er so an ein anderes Wireless-Power-Gerät übertragen.

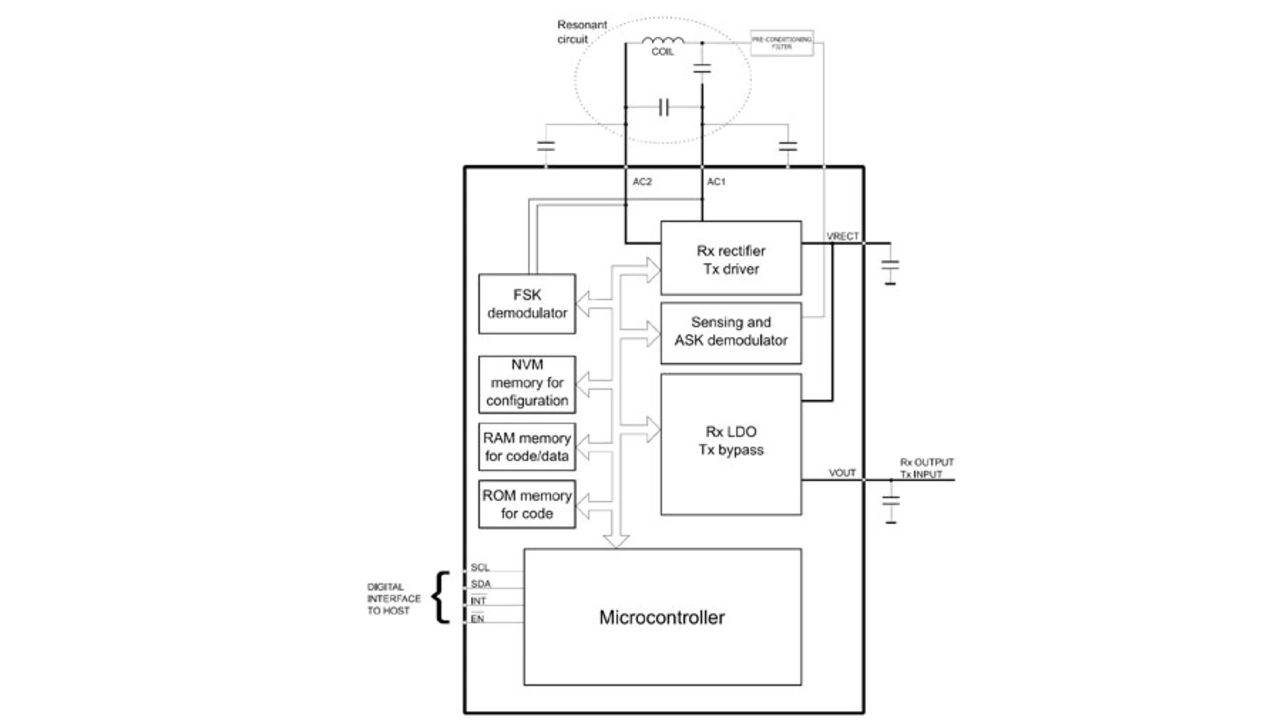

Herz des Wireless-Power-Empfängers ist ein 32-bit-Mikrocontroller (Cortex-M von ARM) mit 32 kB ROM (Firmware), 8 kB RAM und 4 kB nicht-flüchtigen Speicher für die Konfiguration.
Er bietet dem Entwickler weitere nützliche Funktionen, wie z.B. PWM/Timer mit 32 MHz, A/D-Umsetzer mit 8 Kanälen sowie frei konfigurierbare Ein-/Ausgänge.
Mit dem Empfänger-IC STWLC33 bietet STMicroelectronics den Entwicklern wichtige, patentierte Schutzfunktionen, wie:
- Eine aktive Präsenzerkennung um das Wireless-Power-System zu starten, wenn ein kompatibles Gerät zum Laden detektiert wird.
- Spezielle Funktionen zum Verbessern der Fremdobjekterkennung (FOD – Foreign Object Detection), die ein schnelles Unterbrechen der Leistungsübertragung ermöglicht um Überhitzung zu vermeiden.
Der Wireless-Power-Empfänger-IC STWLC33 für induktive Übertragungsverfahren findet in einem sehr kompakten Flip-Chip-Gehäuse mit 3,97 × 2,67 mm2 und 52 Lotkugeln Platz.
Er eignet sich besonders für mobile Geräte wie Telefone, Tablet-PCs, externe Akkusätze, Medizin- und Fitnessgeräte.
STMicroelectronics beim Wireless Power Congress 2018
Auf dem Wireless Power Congress am 21.-22. März in München wird ein Experte von STMicroelectronics über die Leistungsregelung und den Entwurf von Senderschaltungen referieren.
