Pneumatik-Modul von Harting

Steckverbinder für flexible Druckluft-Systeme

7. Februar 2018, 9:15 Uhr | Von Finn Timmermann, Produktmanager Han-Modular, Harting Electric

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Varianten für leichte Konfektionierung

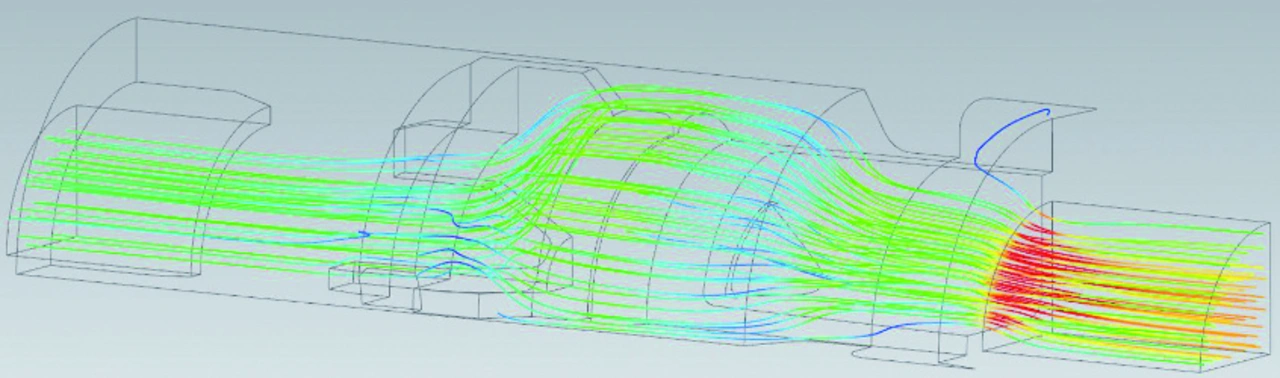

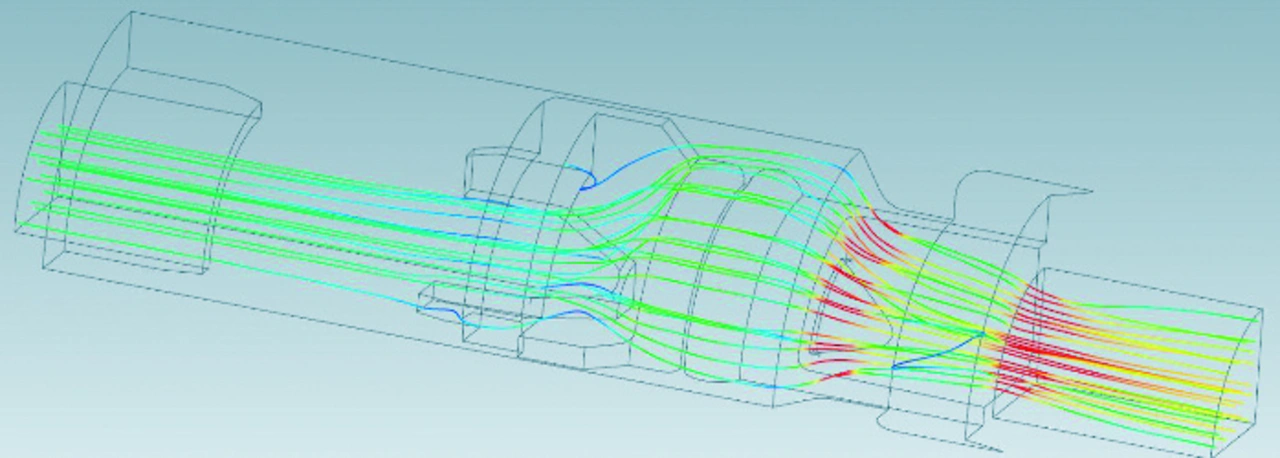

Indem Harting eine Anschlusstechnik nach dem Push-Pull-Prinzip integriert hat, reagiert das Unternehmen auf Veränderungen bei den Industriestandards für Anschlusstechniken von pneumatischen Komponenten. Das Han-Pneumatik-Modul Metall hebt sich wie sein Vorgänger für Kunststoffkontakte durch die blaue Farbe von den elektrischen Modulen ab. Auf Kontaktstifte und -buchsen passen Schläuche mit den Durchmessern 3 mm, 4 mm und 6 mm. Optional sorgen Absperrventile in den Buchsen dafür, dass der Luftdruck in einer Applikation aufrecht erhalten bleibt, selbst wenn der Steckverbinder gezogen wird. Beim Han-Modular-Pneumatik-Modul Metall sind keine Führungsstifte und -buchsen nötig. Deshalb lassen sie sich mit allen Han-Modular-kompatiblen Gehäusen kombinieren, darunter Han-Eco, Han-Yellock und die Standardgehäuse Han A und Han B.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Varianten für leichte Konfektionierung

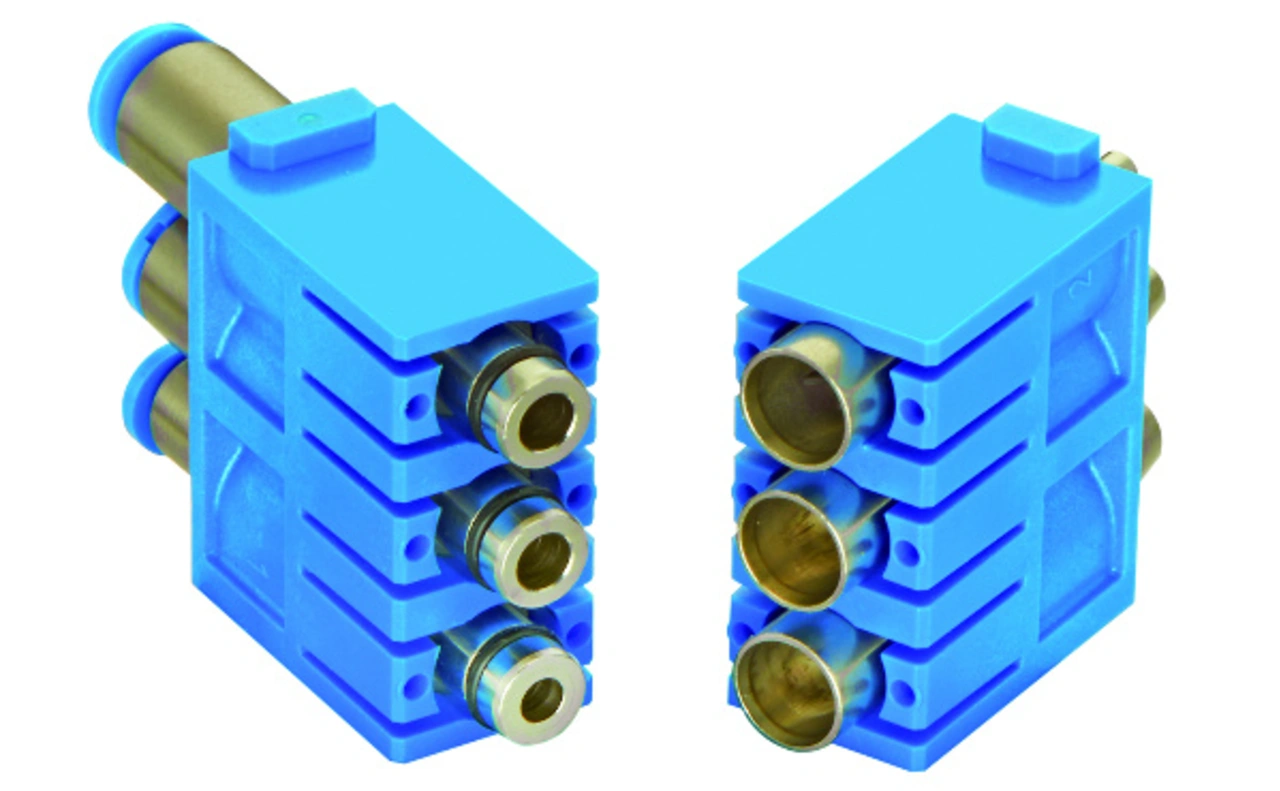

Um die Konfektionierung zu erleichtern, hat Harting sein modulares Pneumatik-Schnittstellen-Programm um Kontakte mit gewinkelten Anschlussstücken ergänzt, die platzsparende Steckverbindungen ermöglichen. In Gehäusen mit wenig Verkabelungsraum stellen die gewinkelten Kontakte sicher, dass die Biegeradien der Pneumatik-Schläuche nicht unterschritten werden – und verhindern dadurch Fehlfunktionen. Auch in den gewinkelten Ausführungen sind die Pneumatik-Stift- und Buchsen-Kontakte Metall mit der Push-in-Verbindungstechnik ausgestattet.

Mit den gewinkelten Varianten steigt die Gesamtzahl von Gehäusen, die für Pneumatik-Anwendungen zur Verfügung stehen können: Weil keine Führungsstifte und -buchsen mehr nötig sind, ist der Einsatz in allen mit der Reihe Han-Modular kompatiblen Gehäusen möglich.

Für detaillierte technische Informationen bietet Harting eine Broschüre an. Außerdem ist eine Montageanleitung für das Han-Pneumatik-Modul Metall erhältlich.
