Hybrid-Steckverbinder, die technischen Daten

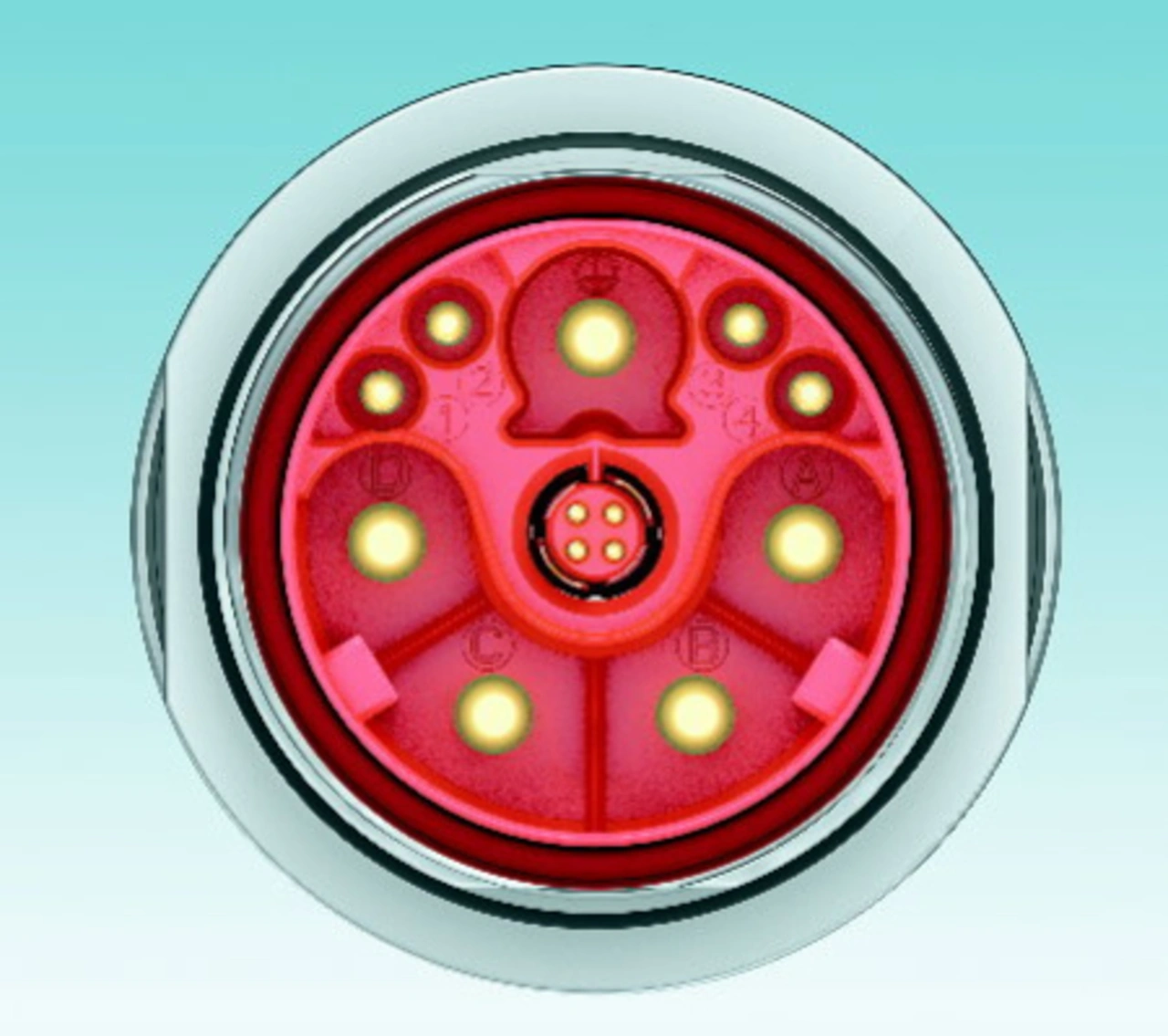

Die Technische Daten der  M40-Hybridsteckverbinder

• Polbilder: 4+4+4+PE sowie 8+4+PE
• Betriebstemperatur: -40 bis +130 C°
• Schirmung: 360-Grad-Außenschirmung sowie unabhängige Schirmung des Cat.5-Daten-Elements
• Schnellverriegelung mit Speedcon • Vibrationsfestigkeit bis 25 g
• Schutzarten: IP66, IP67 und IP68, optional IP69k
• Zubehör: Schutzkappen aus Metall und Kunststoff, Farbringe zur optischen Markierung
• Approbationen: cUL in Vorbereitung
• 2 x 2 Daten: 50 V AC/V DC; 3,6 A; 0,5 mm2, optional 4 x Signal: 50 V AC/V DC; 8 A; 1,0 mm2
• 4 x Signal: 500 V AC/V DC, 8 A; 1,5 mm2
• 4 x Leistung + PE: 630 V AC/850 V DC; 70 A; 16,0 mm2
• Berührungsschutz auf der Buchsenseite
• Alle Gehäuse sind wahlweise mit Stift- oder Buchseneinsätzen bestückbar
