3D-Touch

PCAP in der dritten Dimension

26. März 2019, 12:00 Uhr | Anja Zierler

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

So funktioniert der 3D-Touch

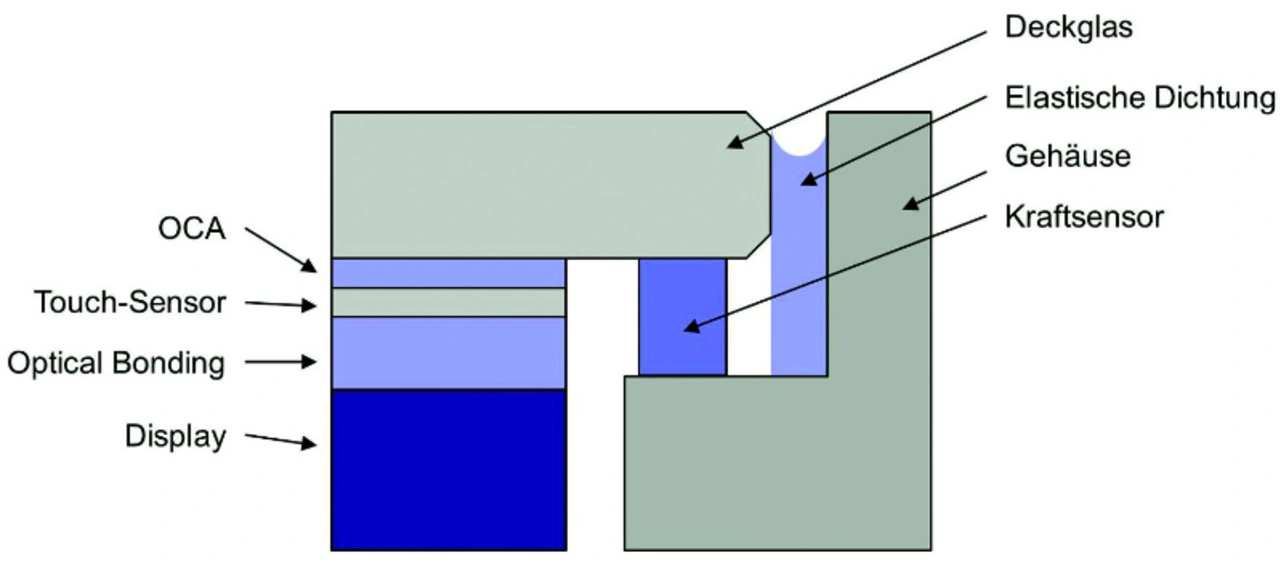

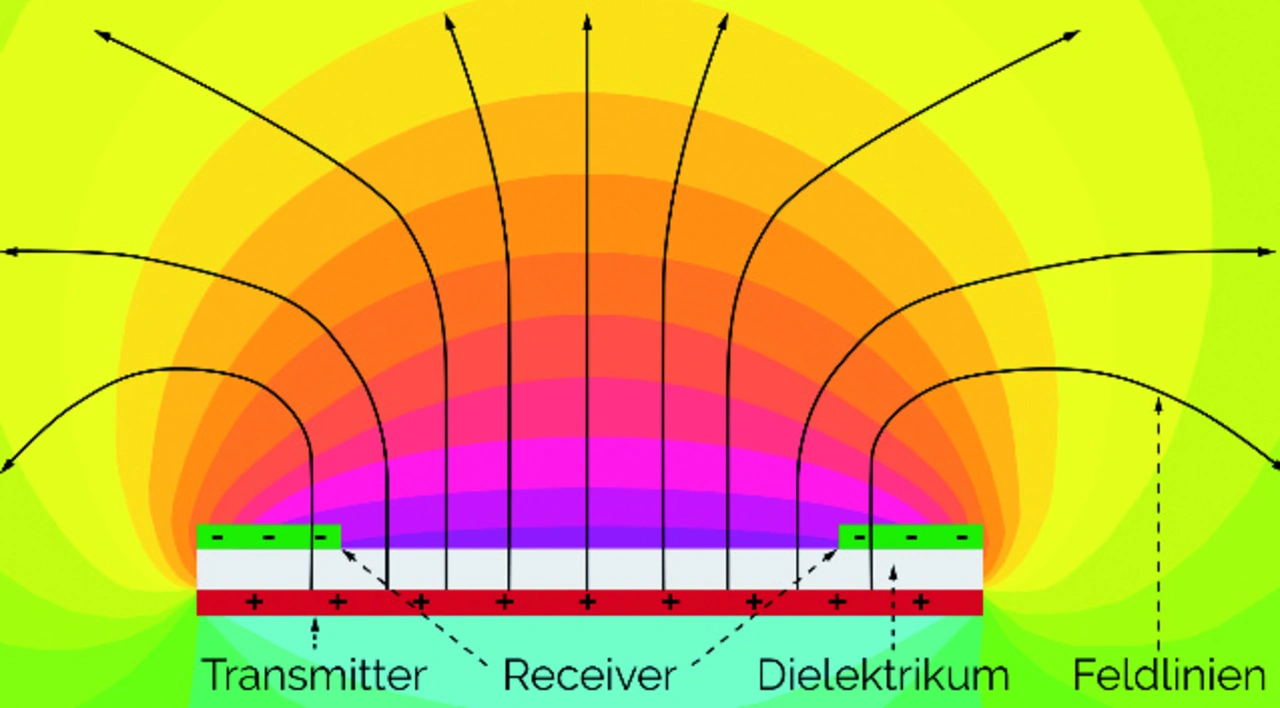

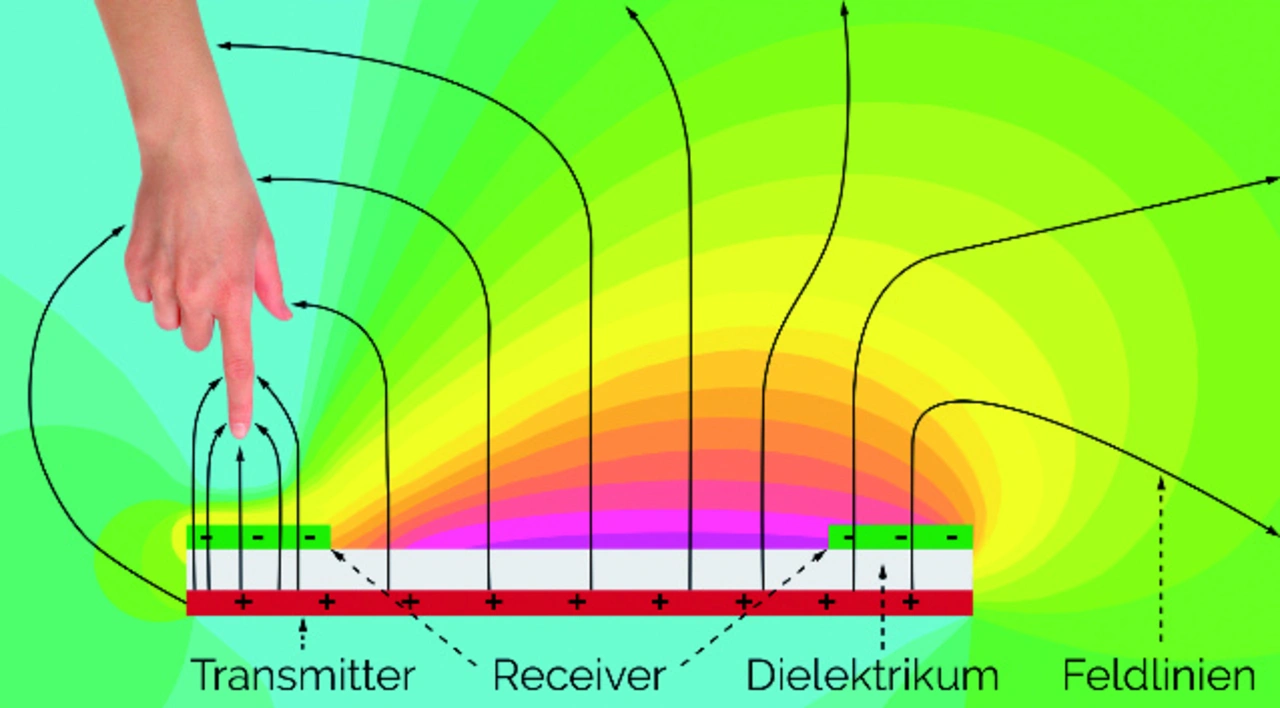

Zwischen zwei Elektroden eines Kondensators wird ein Feld aufgespannt. Beim 3D-Touch ist es so ausgerichtet, dass es nach außen vortritt, also in Richtung des Bedieners bzw. Betrachters. Bei der Kalibrierung wird die Kapazität dieses Kondensators als Referenz gemessen. Jeder Gegenstand, der in das Feld eindringt, beeinflusst die Feldlinien und damit die Kapazität zwischen beiden Elektroden. Das Messverfahren wertet die Änderung aus und rechnet sie in einen Abstand des Gegenstands sowohl von jeder der beiden Elektroden als auch von beiden gemeinsam um. Die erste Bewertung resultiert in einer Position zwischen den beiden Elektroden, die zweite zeigt in die dritte Dimension. Ordnet man orthogonal zum ersten Elektrodenpaar ein zweites an, kann analog die Position in der anderen Achse bestimmt werden.

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

So elegant und einfach das beschriebene Verfahren in der Theorie klingt, so aufwändig ist die Umsetzung in die Praxis. Die gemessenen Feldstärken variieren in Abhängigkeit von äußeren Einflüssen, seien es Temperatur, Luftfeuchtigkeit oder mechanischen Streuungen innerhalb einer Geräteserie. Der Touch-Controller setzt Methoden der künstlichen Intelligenz wie das Hidden-Markov-Modell ein, das auf das ursprünglich vorliegende Signal durch Auswerten der gemessenen Werte indirekt schließt. Die Erkennung von Gesten funktioniert nach diesem Modell ganz ähnlich wie bei Sprache und Handschrift. Trotz des rechnerischen Aufwands macht der hohe Integrationsgrad des IC den Einsatz für den Anwender einfach, da er sich mit dem theoretischen Hintergrund nicht befassen muss.

Anwendungen

Die 3D-Touch-Technologie kann überall dort eingesetzt werden, wo vor dem Touchscreen Gesten erkannt werden sollen und Auflösung und Genauigkeit keine Rolle spielen. In vielen Anwendungen wird der 3D-Touchscreen von einem darunter liegenden zweidimensionalen unterstützt, der die Position in der x/y-Ebene ermittelt. Der große Vorteil der Technologie liegt darin, dass Gesten blind ausgeführt werden können, ohne auf den Touchscreen zu sehen. In Situationen wie im Kraftfahrzeug trägt dies zur Verkehrssicherheit bei. Mit einem Wisch kann der nächste Titel oder Radiosender angewählt werden, eine Kreisbewegung stellt die Lautstärke ein. Die Rückmeldung erfolgt dabei über das Ohr des Bedieners, nicht über das Auge. Neben Endverbraucher-Produkten wie Notebook-Computern und Audiogeräten, etwa Bluetooth-Kopfhörern, spielt auch das Smart Home eine Rolle.

In Weißer Ware, Klima- und Jalousiensteuerungen oder Lichtschaltern kann die dritte Dimension eingesetzt werden, um Funktionen zu aktivieren. Anstatt mit dem Finger genau auf das Sensorfeld zu zielen, reicht die grobe Bewegung einer Hand vor dem Sensor, um die Default-Funktion auszulösen, wie das Abschalten aller Lampen beim Verlassen des Raums.

In der Medizintechnik kann die 3D-Technologie die Bedienung medizinischer Geräte erleichtern, weil ohne Berührung Aktionen ausgeführt werden können und der Bediener steril bleibt. Als Beispiel sei eine OP-Leuchte erwähnt, die die Einstellung von Position, Helligkeit und Lichtfarbe berührungslos ermöglicht. Zudem kann die 3D-Touch-Technologie auch ohne Display eingesetzt werden. Das Feld ist stark genug, um auch Holzplatten von Tischen oder Küchen-Arbeitsplatten zu durchdringen, was interessante Anwendungsfelder eröffnet.
