Das muss der Tastkopf können

16. Januar 2023, 15:00 Uhr | Von Michael Zimmermann, Bernhard Holzinger, Ryo Takeda und Takamasa Arai, Keysight Technologies

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Tastkopf-Belastung

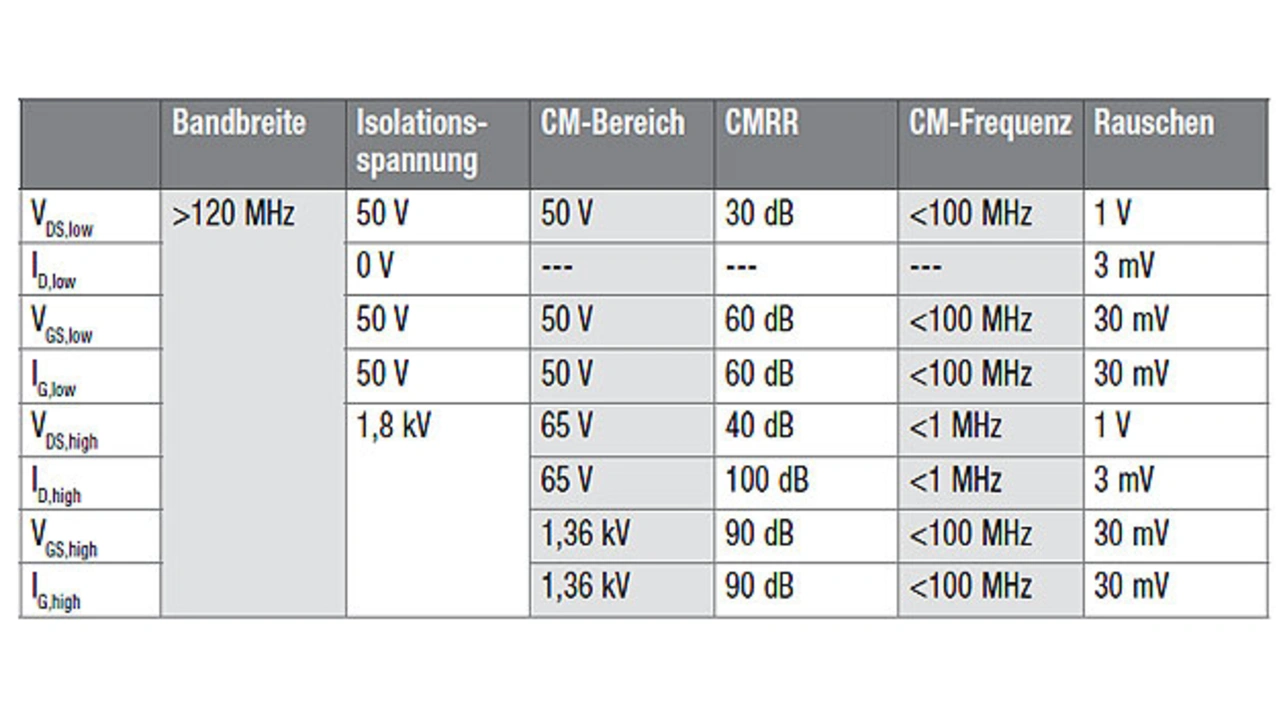

Die kapazitive Last des Tastkopfes muss so klein sein, dass das gemessene Signal nicht wesentlich beeinträchtigt wird. Ein typischer SiC-Transistor hat eine Eingangskapazität im einstelligen nF-Bereich und eine Ausgangskapazität von etwa 100 pF. Daher sind die Lastanforderungen für V_DS (einstelliger pF-Wert) strenger als für VGS (zweistelliger pF-Wert ist akzeptabel). Tabelle 2 zeigt die Anforderungen an die Tastköpfe für die Messung eines 1,7-kV-SiC-Moduls.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Schlussfolgerung

Die High-Side-Messung stellt einen dynamischen Analysator für Leitungsbauelemente vor neue Probleme. VDS ist das unproblematischste der Signale, da die Anforderungen von High-End-Hochspannungs-Differenzial-Tastköpfen wie dem DP0001A von Keysight erfüllt werden können. Für ID kann dieser Tastkopf nicht verwendet werden, da die Rauschanforderungen sehr streng sind. Kommerzielle Rogowski-Spulen oder Pearson-Tastköpfe erfüllen die Bandbreitenanforderungen nicht. Die strengen Anforderungen für Gate-Signale wie hohe CMRR-Anforderungen über einen großen Frequenzbereich und strenge Rauschanforderungen werden von kommerziellen Tastköpfen nicht erfüllt. Mit dem PD1550A von Keysight wird eine isolierte True-Pulse-Tastkopflösung eingeführt, die sowohl rauscharme als auch hohe CMRR-Anforderungen erfüllt und gleichzeitig die Isolations- und Bandbreitenanforderungen einhält.
