Vollautomatisches PCB-Prototyping

Einfach und schnell zur Leiterplatte

9. April 2019, 12:30 Uhr | Karin Zühlke
LPKF
Der Fräsbohrplotter LPKF ProtoMat S64
© LPKF

Mit den neuen Fräsbohrplottern von LPKF lassen sich Leiterplatten-Prototypen schnell und ohne aufwändiges Ätzen erstellen.

Ob der Allrounder LPKF ProtoMat S64 oder das Spezialsystem für HF-Anwendungen, LPKF ProtoMat S104: Die vollautomatisch betriebenen Maschinen gewährleisten die Fertigung von feinen Strukturen bis zu 100 µm. Die volle Prozesskontrolle bleibt beim Entwickler.

Die Bedienung der Maschinen ist denkbar einfach. Automatischer Werkzeugwechsel, kameragesteuerte Passermarken-Erkennung und integrierte Fräsbreitenkontrolle halten die Bedienzeit auf einem Minimum. Die Systemsoftware ermöglicht schnelle und flexible Layout-Anpassungen. Für den ätzfreien Prozess sind weder besondere Kenntnisse noch eine spezielle Laborausstattung erforderlich. Dank der digitalen Steuerung durch eine einfach zu bedienende Software kann das Layout jederzeit flexibel angepasst werden. Der Anwender hat die Kontrolle in jedem Prozessschritt, die Ideen bleiben inhouse und es ist keine Abstimmung mit externen Dienstleistern notwendig. Für optimale Genauigkeit sorgen hohe Drehzahlen der selbstreinigenden, wartungsarmen Spindeln sowie die solide Maschinenbasis aus Granit.

Der Allrounder

Das zuverlässige und schnell arbeitende Basissystem für fast alle Anwendungen des Inhouse-PCB-Prototypings ist der LPKF ProtoMat S64. Die hohe Frässpindel-Drehzahl gewährleistet die Fertigung von Strukturen bis zu 100 μm. Auch die Herstellung von einzelnen Multilayer-Lagen ist möglich. Die umfangreiche Ausstattung mit 15 Werkzeugpositionen macht den LPKF ProtoMat S64 zur perfekten Ergänzung jeder Entwicklungsumgebung – inklusive Dispenser und Vakuumtisch.

Spezialist für HF- und Mikrowellen-Anwendungen

Der LPKF ProtoMat S104 verfügt über eine umfassende Vollausstattung für das Elektroniklabor. Bis zu 20 Werkzeuge werden im Fertigungsprozess automatisch gewechselt. Sensorgesteuert erfolgen die Material- und Kupferstärkenmessung automatisch und ermöglichen die exakte Bestimmung der notwendigen Frästiefe. Je nach Eindringtiefe erzeugen die konischen Fräser unterschiedliche Isolationskanäle. Ebenfalls automatisch sorgt die Fräsbreiteneinstellung für konstante Breite der Fräskonturen. Durch den Vakuumtisch und die Hochleistungsspindel, die mit bis zu 100.000 min–1 arbeitet, eignet sich der ProtoMat S104 auch für HF-Anwendungen und Dünnlaminate sowie Substrate mit empfindlicher Oberfläche – Leiterbahnbreiten bis 100 μm auf FR4 18/18 Cu. Auch die Systemsoftware berücksichtigt die besonderen Anforderungen von HF-Materialien.

Anbieter zum Thema

zu Matchmaker+
LPKF

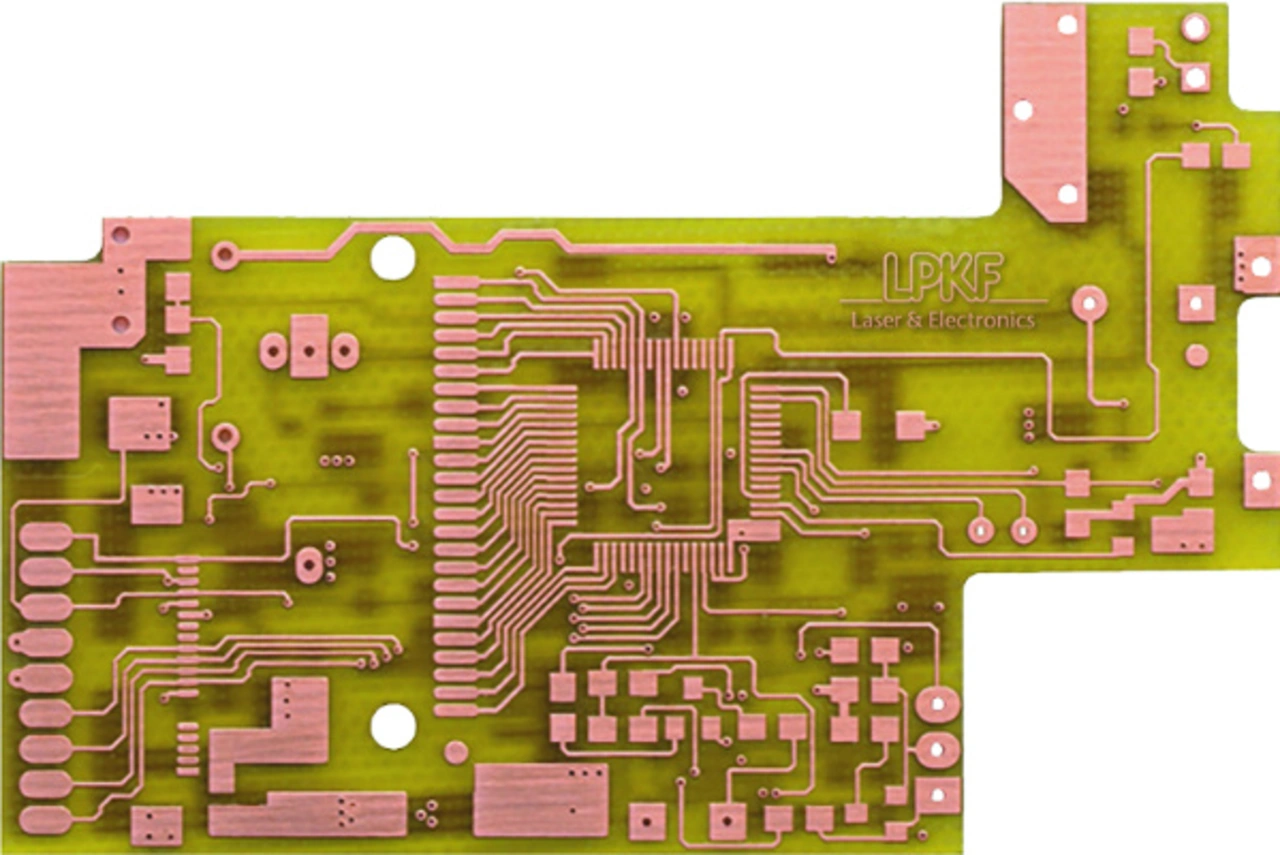

Schaltung auf doppelseitiger FR4, mit dem LPKF ProtoMat S64 erstellt
© LPKF
