Mikrocontroller-Architekturkonzept
Mehr Leistung, weniger CO2
Fortsetzung des Artikels von Teil 1
Vier Produktserien für unterschiedliche Zielapplikationen

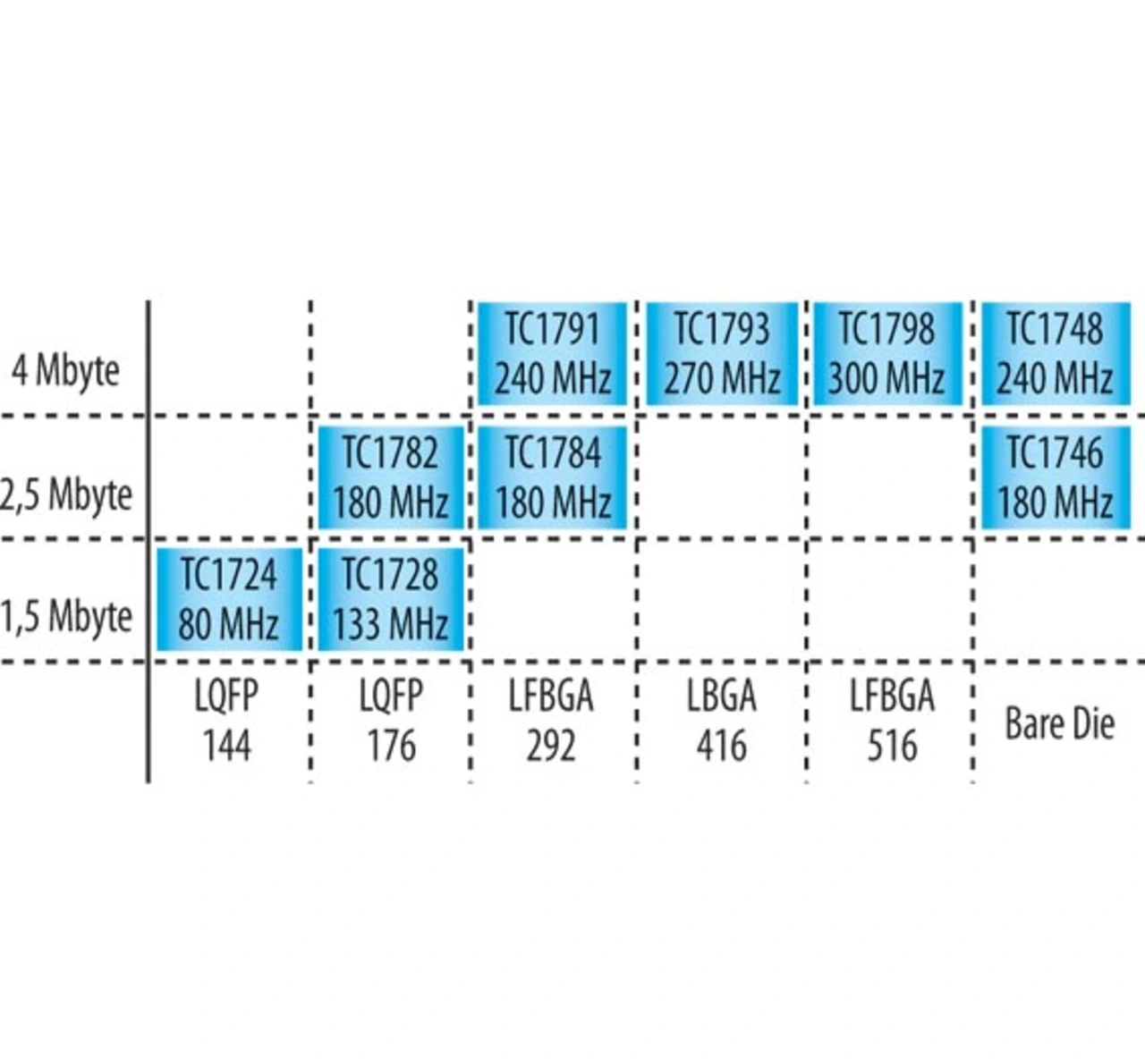

Audo Max besteht aus vier Produktserien (Bild 2), die sich im We-sentlichen durch Taktfrequenz und Flash-Speicher unterscheiden: TC179x (für High-End-Anwendungen bis zu 300 MHz), TC178x (für Mid-Range-Anwendungen bis zu 180 MHz), TC174x (spezielle Bare-Die-Produkte für Getriebeapplikationen) und TC172x (für Low-End-Anwendungen bis zu 133 MHz). Bild 3 spiegelt eine mögliche Zuordnung zu Zielapplikationen wieder, je nach Systemaufbau und Partitionierung sind aber auch andere Zuordnungen möglich.
Auf Grund der Pin-Kompatibilität der Mitglieder der Audo-Max-Familie lassen sich Upgrades von kleineren zu größeren Gehäusen vornehmen – beispielsweise vom TC1791 im BGA292-Gehäuse zum TC1798 im BGA516-Gehäuse. Die inneren Pin-Reihen sind jeweils identisch, bei den größeren BGAs erlauben die äußeren Pin-Reihen die Nutzung zusätzlicher I/Os und weiterer 16 A/D-Wandlerkanäle (Bild 4). Durch die Verwendung eines Kombi-Layouts können auch Upgrade-Anforderungen während des gesamten Lebenszyklus erfüllt werden.
