Intelligentes LED-Lichtsystem für Premium-Automobile

16. Januar 2017, 15:20 Uhr | Von Gerald Böhm, Christian Bemmer und Andreas Moser

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Styling, Funktionsumfang +und Skalierbarkeit

In aktuellen Kundenprojekten sieht sich ZKW immer wieder mit drei zentralen Forderungen konfrontiert, die insbesondere im Segment der LED-Hauptscheinwerfer erfüllt werden müssen.

Styling zur eindeutigen Identifikation von Technologie und Mark
Funktion zur Erfüllung der Kundenerwartungen an technologisch hochwertige Beleuchtungssysteme
Skalierbarkeit zur Anpassung des Scheinwerfers an unterschiedliche Baureihen

Es war zu erwarten, dass Matrix-Systeme zunächst in Fahrzeugen der Ober- und Luxusklasse in Serie gehen, nun aber auch die unteren Baureihen erobern, da sie auch zu einer drastischen mechanischen Vereinfachung der Scheinwerfer-Architektur führen. Das erste Matrix-System ging bei ZKW mit dem Audi-Q7-Hauptscheinwerfer in Serie. Diese Lösung basiert exakt auf dem modularen skalierbaren Ansatz des LED-Matrix-lite. Mittlerweile ist das ZKW-Matrix-System auch im unteren Segment, im Opel Astra, in Serie gegangen.

Der Aktivierungsgrad blendfreier Fernlichtsysteme wird sich im Vergleich zu konventionellen Systemen deutlich erhöhen. Man kann davon ausgehen, dass reiner Abblendlichtbetrieb im außerstädtischen Bereich kaum noch zur Anwendung kommen wird. Durch die Dynamisierung des Fernlichtes, mitschwenkendes Lichtmaximum bei Kurvenfahrt, ist ein Führungseffekt des Abblendlichtes nicht mehr von bedeutender Notwendigkeit. Hier kann auf ein mechanisches Schwenken des Abblendlichtes verzichtet werden und eine weitere mechanische Vereinfachung des gesamten Scheinwerfersystems wird erreicht.

Für eine Skalierung in die unteren Baureihen ist mit reduzierten Anforderungen zu rechnen. Bei Fahrzeugen, die etwa vorwiegend im städtischen Raum zum Einsatz kommen, ist die Fernlicht-Funktion von untergeordneter Bedeutung. Eine Aufwertung des Abblendlichtes durch dynamische Funktionen kann jedoch für derartige Fahrzeuge entscheidend zu einer Steigerung der Sicherheit beitragen.

Ein skalierbares Konzept wie das LED-Matrix-lite bietet daher Lösungen für diese unterschiedlichen Anforderungen aus einem weitgehend standardisierten Baukasten. Die Verbindung flexibler Anforderungen mit einem technologisch standardisierten Konzept stellt generell eine große Herausforderung dar. Weil in einem Matrix-System der Funktionsumfang durch die Anzahl der getrennt schaltbaren LED-Gruppen definiert ist, bedeutet etwa die Forderung der Skalierbarkeit den Einsatz unterschiedlicher LED-Konfigurationen.

In den bereits in der Vergangenheit vorgestellten Matrixkonzepten wurden diese Konfigurationen in Form einer Umgestaltung im Aufbau eines komplexen Matrix-LED-Array selbst realisiert. Das bedeutet allerdings eine projektspezifische Anpassung der LED-Arrays und den Einsatz unterschiedlicher Bauformen je nach Anforderung in Hinsicht auf Kosten oder Komplexität.

Jobangebote+ passend zum Thema

Regional Key Account (m/w/d) für Elektronische Bauteile

KOA Europe GmbH, Dägeling

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

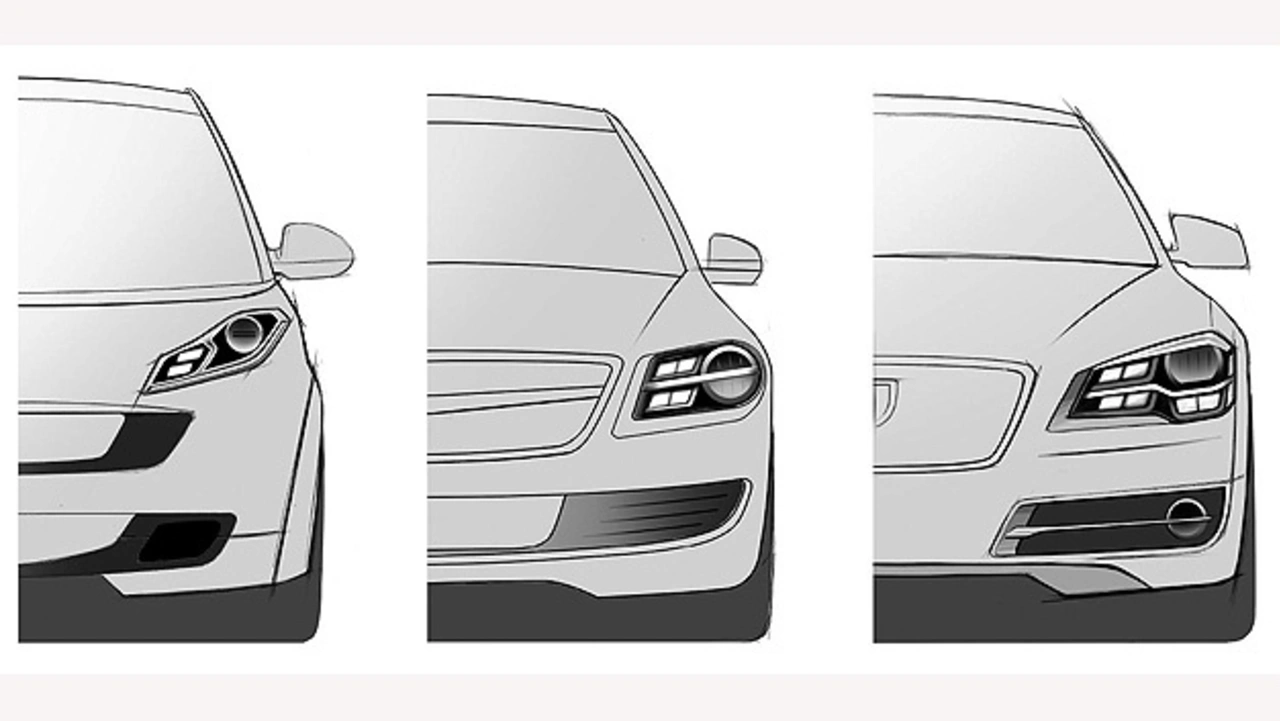

Im Gegensatz dazu ist es jedoch dieser Ansatz, die Skalierung über eine standardisierte LED in einem modularen Aufbau zu erreichen. Je nach Anforderung werden die Module entweder zwei-, drei-, vier oder sechsfach verbaut (Bild 14). Dadurch können Lichtleistung, Segmentanzahl und Winkelauflösung einfach variiert werden.
