Wichtig für die Auswahl von Displays

Displays und Datenblätter

15. Dezember 2016, 9:25 Uhr | Von Prof. Karlheinz Blankenbach

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 3

Geläufige Display-Techniken im Überblick

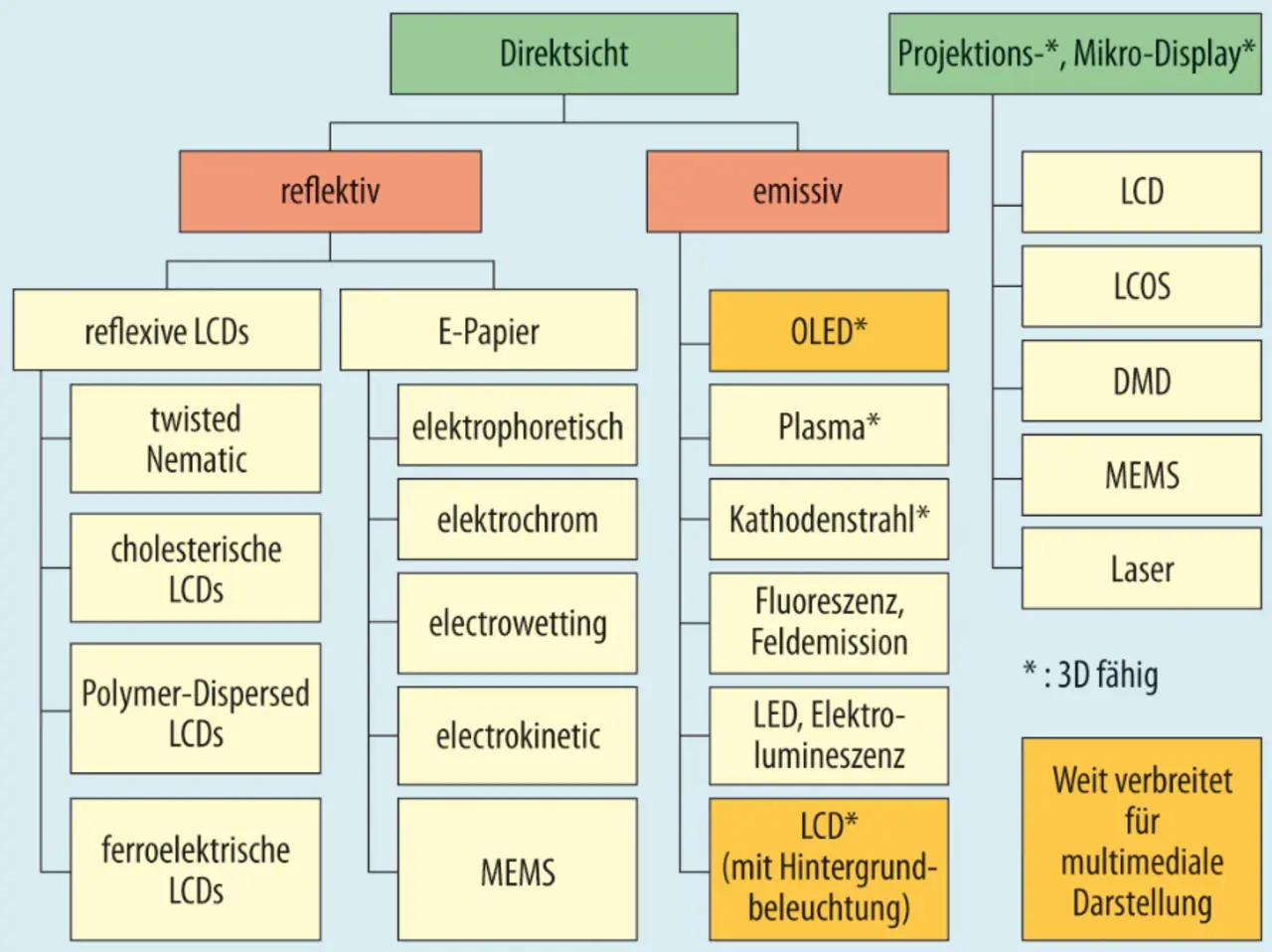

Neben den bereits kurz erwähnten LCDs und OLEDs gibt es noch eine Reihe anderer Display-Techniken. Einen Überblick zu einigen davon zeigt Bild 3. Prinzipiell werden Displays in Direktsicht- und Projektions-Displays (welche mit Mikro-Displays ausgestattet sind) eingeteilt. Der Fokus soll hier auf den Direktsicht-Displays (Vergleich siehe Tabelle 2) liegen, auf die der Betrachter blickt – beispielsweise im Smartphone, in Infotainment-Systemen oder Fernsehern. Ausführliche Informationen dazu finden sich in [1, 3].

Modulieren Displays zur Bilddarstellung die Reflexionen des Umgebungslichtes, spricht man von reflexiven Displays. Ihre bekanntesten Vertreter sind reflektive Twisted Nematic (TN) LCDs (zum Beispiel in Taschenrechnern oder Multimetern) und E-Ink Displays (E-Book Reader). Gemeinsam ist ihnen eine geringe Leistungsaufnahme und Sonnenlicht-Ablesbarkeit. Während diese LCDs nur segmentiert sind oder Auflösungen unterhalb von QVGA (Quarter VGA, 320 × 240) erreichen, nähern sich E-Book Reader der Schwelle zur Full-HD-Auflösung (1920 × 1080). Eine brillante Farbwiedergabe und schnelle Schaltzeiten sind jedoch mit beiden Techniken nicht möglich. Dies ist die Domäne der emissiven (Licht aus elektrischer Leistung) Displays. Hierzu zählen zum Beispiel die OLED-Displays und die Plasma Panels. Aktiv-Matrix-LCDs haben keine selbstleuchtenden Pixel, sondern arbeiten mit einer Hinterleuchtung, deren Licht von den Pixeln reflektiert wird. Die Transmission wird über die Spannung an den einzelnen (Sub-)Pixeln gesteuert. Streng genommen handelt es sich also um ein transmissives Display. Von den Eigenschaften bei Umgebungslicht und Leistungsaufnahme verhalten sich diese aber wie emissive Displays.

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

Technik	Ausführung	Typ	Vorteile	Nachteile	Typische Anwendungen
LCD (Liquid Crystal Display)	Direkt	Reflektiv	Niedrige Leistungsaufnahme, günstig	Geringe Auflösung, monochrom	Taschenrechner, Uhren, Wetterstationen
	Aktiv-Matrix	Emissiv	Hohe Auflösung, multimediafähig	Hohe Leistungsaufnahme, für Außenanwendungen wenig geeignet	Mobiltelefone, Laptop, Monitore, Fernseher
OLED (Organic LED)	Aktiv-Matrix	Emissiv	Hohe Auflösung, multimediafähig	Hohe Leistungsaufnahme, für Außenanwendungen wenig geeignet	Mobiltelefone, (hochwertige) Fernseher
E-Paper (Elektronisches Papier)	Aktiv-Matrix	Reflektiv	Geringe Leistungsaufnahme, hohe Auflösung	Monochrom, keine Videos	E-Book Reader

Tabelle 2. Eine Patentlösung für alle Anwendungen gibt es bei den Displays nicht. Jede der heute gängigen Display-Techniken hat ihre Vor- und Nachteie.

Eine brillante Farbwiedergabe und schnelle Schaltzeiten sind jedoch mit beiden Techniken nicht möglich. Dies ist die Domäne der emissiven (Licht aus elektrischer Leistung) Displays. Hierzu zählen zum Beispiel die OLED-Displays und die Plasma Panels. Aktiv-Matrix-LCDs haben keine selbstleuchtenden Pixel, sondern arbeiten mit einer Hinterleuchtung, deren Licht von den Pixeln reflektiert wird. Die Transmission wird über die Spannung an den einzelnen (Sub-)Pixeln gesteuert. Streng genommen handelt es sich also um ein transmissives Display. Von den Eigenschaften bei Umgebungslicht und Leistungsaufnahme verhalten sich diese aber wie emissive Displays.
Emissive Displays eignen sich für alle Multimedia-Anwendungen, aber ihre Leistungsaufnahme ist im Vergleich zu reflektiven Displays relativ hoch und ihre Ablesbarkeit ist bei hellem Umgebungslicht eingeschränkt. Die Bilddarstellung von OLED-Displays ist im Gegensatz zu LCDs praktisch nicht blickwinkelabhängig und ihre Schaltzeiten sind deutlich kürzer (besonders bei tiefen Temperaturen).
