Mit dem Ethernet-Standard 10BASE-T1L lassen sich mehrere Feldbusse ersetzen. Ein und dasselbe Kabel kann sowohl für traditionelle Feldbusse als auch für 10BASE-T1L verwendet werden. Ein einziges symmetrisches Kupferadernpaar dient dabei für die Vollduplex-Kommunikation und die Stromversorgung des Powered Device (PD) an der Gegenstelle. Auch wenn das Kabel wiederverwendet werden kann, müssen die Bit-Übertragungsschicht (Physical Layer, PHY) und die passiven Bauelemente gemäß dem 10BASE-T1L-Standard angepasst werden.
Der Großteil der Signalintegritäts-Validierung für 10BASE-T1L lässt sich mit einem ähnlichen Signalverlauf vornehmen. Zum Einsatz kommt die dreistufige Pulsamplitudenmodulation PAM3 [6]. Abhängig von der gewünschten Übertragungsdistanz und den Fähigkeiten der Endpunkte kann die Signalamplitude auf 1 V oder 2,4 V eingestellt werden (Tabelle 4).
Sendesignal-Amplitude [USS]6 | Geschätzte Reichweite |
---|---|
2,4 V | 1.000 m bis 1.700 m |
1,0 V | 200 m |
Tabelle 4. Reichweite von Single-Pair Ethernet je nach Amplitude des Sendesignals. (Quelle: Analog Devices)
Kabelseitig beträgt die Anstiegszeit für einen Wechsel von -1 nach +1 genau 53,33 ns, und die Abfallzeit ist identisch. Die Flankensteilheit wird für die Wechsel von 0 nach 1, von 1 nach 0, von –1 nach 0 und 0 nach –1 als gleich angesehen, sodass die nominelle Zustandwechselzeit 26,66 ns beträgt.

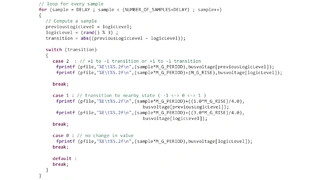

Zum Erstellen eines entsprechenden Testvektors wird der in Bild 27 gezeigte Code benutzt [P3]. Dieser generiert einen Testvektor aus 5.000 PAM3-Symbolen im PWL-Format.
Durch Einspielen dieses Testvektors in den Schaltplan lassen sich verschiedene Parameter validieren, z.B. minimale Kopplung, Kapazität zwischen den Wicklungen usw.

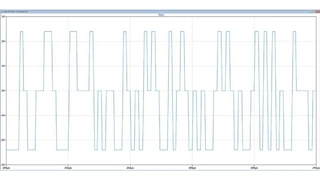

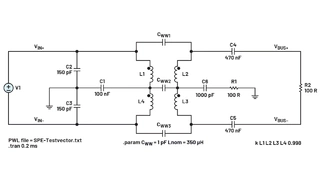

Die Bilder 28, 29 und 30 geben den auf einem Übertrager basierenden Abschluss einer 10BASE-T1L-Verbindung, den Ausgang einer PWL-Quellenspannungs-Datei und ein Augendiagramm der PWL-Spannungsquelle sowie die kabelseitige differenzielle Spannung wieder. Hiermit können Konformitätsprüfungen nach dem 10BASE-T1L-Standard durchgeführt werden.
Mit LTspice steht Entwicklern ein leistungsfähiges, kostenloses Simulationswerkzeug zur Verfügung, das gemeinsam mit Funktionsgeneratoren sowie herkömmlichem C- und JavaScript-Code eingesetzt werden kann. Unter dem Strich entsteht damit ein wirkungsvolles Tool zur Untersuchung der Signalintegrität von Schaltungen für die leitungsgebundene Datenübertragung. Das Tool sorgt dafür, dass Ingenieure weniger Zeit in Laborexperimente investieren müssen, und kann zudem als Richtschnur für die Entwicklung von Endprodukten dienen und die Markteinführungszeit neu entwickelter Produkte verkürzen. Analog Devices und Würth Elektronik bieten dieses Tool an, damit Ingenieure es beim Schaltungsentwurf verwenden können – auch zum Verstehen neuer Datenübertragungsstandards wie etwa 10BASE-T1L SPE.
