Befehlsgeräte von Rafi
Rasten oder tasten
Fortsetzung des Artikels von Teil 1
Tastenkappensystem mit Einzelabdichtung

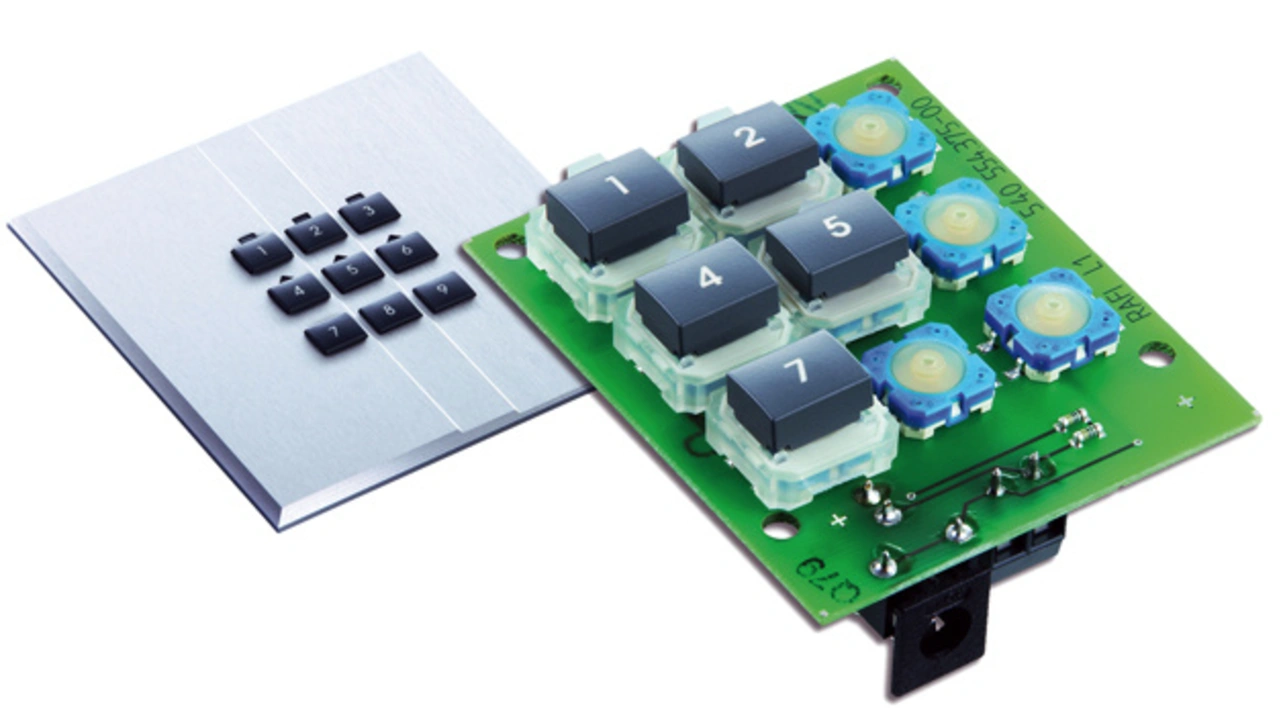

Neu ist auch das Tastenkappensystem RK 90 II – Rafi hat es eigens entwickelt, um für Tasterfelder mit den Kurzhubtastern der Serie »Racon 12« die frontseitige Schutzart IP65 sicherzustellen. Die Einzelabdichtung jedes Tasters verhindert ein Eindringen von Feuchtigkeit, Staub oder Schmutz durch die Frontplatte und schützt die Leiterplattenelektronik.
Zunächst werden die Blenden auf die Dichtrahmen aufgerastet, die anschließend auf die »Racon-12«-Taster gesetzt werden. Die 3 mm dicke Frontplatte drückt die Dichteinheiten fest gegen die Leiterplatte. Für innenbeleuchtete Tastaturen bietet Rafi auch Dichtrahmenvarianten mit Lichtleitern, die das Licht von LEDs an die Frontplatte weiterleiten. Die Blenden des Tasterkappensystems lassen sich direkt per Laser beschriften. Auch helle Beschriftungen sind möglich. In diesem Fall werden zunächst weiße Tastenkappen in der gewünschten Farbe lackiert, die daraufhin mit dem Laser in der vorgesehenen Symbolform abgetragen wird.
Die »Racon-12«-Kurzhubtaster zeichnen sich durch ein dichtes Kontaktsystems mit Goldkontakten, hohe Schaltsicherheit und eine Lebensdauer von mindestens 1 Million Schalt-spielen aus. Die Taster haben Gehäuseabmessungen von 12 x 12 mm und stehen als THT-Versionen mit innen- oder außenliegenden Kontakten sowie als SMT-Varianten bereit. Sie sind für Schaltleistungen von maximal 1 W und Arbeitstemperaturen von –40 bis +90 °C ausgelegt. Ihre Umweltbeständigkeit entspricht DIN EN 60068-2-14, -30,-33 und -78. Ein IMDS-Eintrag weist die Eignung der Taster für die Automotive-Industrie nach.
Zu haben sind die Bauelemente außer bei Rafi selbst unter anderem bei den Distributoren elcon electronic in Göttingen und Gudeco-Elektronik in Neu-Anspach.
