Einschaltstrom-Begrenzer
Heiß-kalt kombiniert
Fortsetzung des Artikels von Teil 1
Vorteile kombinieren
Gerade bei leistungsstarken Lasten, die über große Zwischenkreiskapazitäten verfügen, bietet es sich an, die Vorteile und Funktionen von NTC- und PTC-Einschaltstrom-Begrenzern zu kombinieren. Etwa bei Industrie-Stromversorgungen und Umrichtern ist das gut denkbar.
Jobangebote+ passend zum Thema

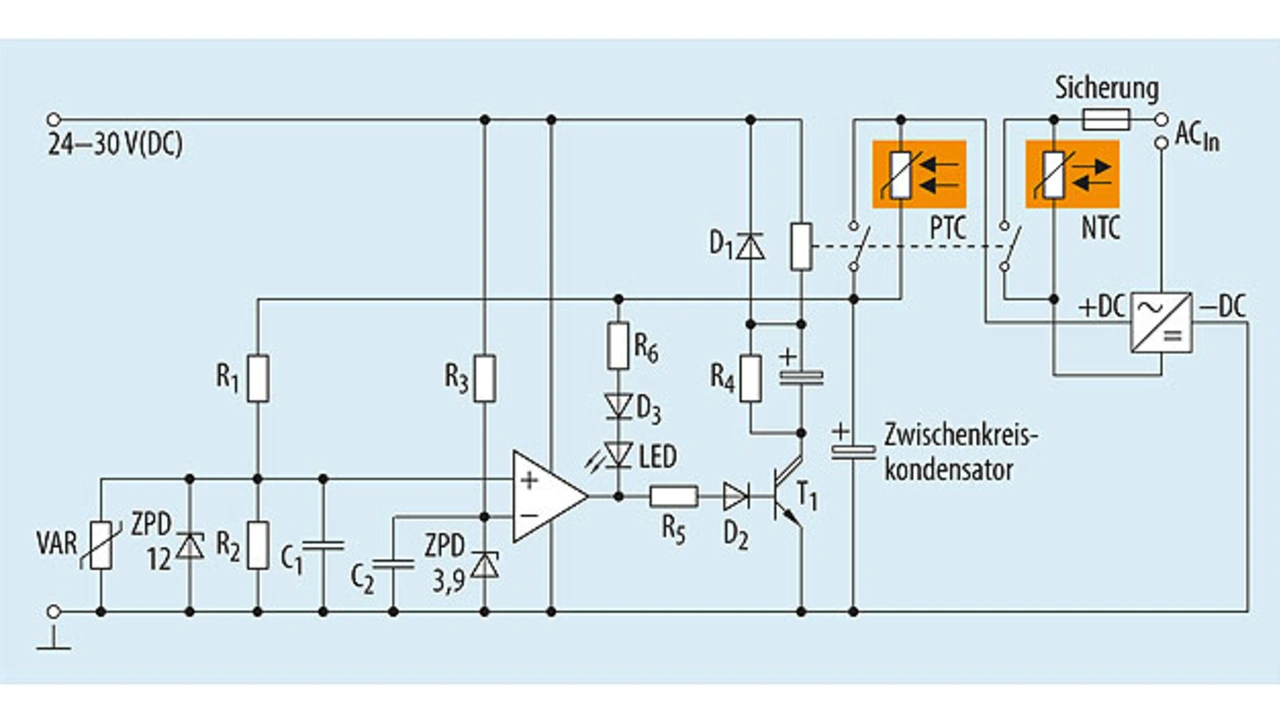

Es ist sinnvoll, die beschriebene spannungsgesteuerte Einschaltverzögerung auch zur Überbrückung des netzeingangsseitigen NTC-Thermistors zu verwenden. Dazu ist die Schaltung nach Bild 8 um ein Relais mit zwei Umschaltkontakten zu erweitern. Bild 9 zeigt nun die komplette Schaltung, bei der NTC- und PTC-Thermistoren gleichzeitig geschaltet werden. Außerdem wurde eine LED integriert, die anzeigt, dass die Überbrückung noch nicht erfolgt ist. Die Vorteile solcher kombinierten Einschaltstrombegrenzungen sind
- die Schonung von Bauelementen,
- das Vermeiden von unbeabsichtigtem Auslösen von netzseitigen oder geräteinternen Sicherungen sowie
- eine sichere Strombegrenzung bei Kurzschlüssen im Zwischenkreis.
Der Autor
Christoph Jehle
ist bei TDK Electronics für die Technologie- und Produktkommunikation tätig.
