3D-Technologie für LTCC

4. August 2016, 8:16 Uhr | Verena Winkler

Feinstruktur eines auf Aluminiumoxid basierenden LTCC.

Low-Temperature-Cofired-Ceramics (LTCC) sind vielseitig einsetzbar: Ob als Hochtemperaturanwendung im Automotive-Bereich, in medizinischen Applikationen, als Hochfrequenzmodule für die drahtlose Kommunikation oder als Gehäuse für MEMS. Was unterscheidet Koa's LTCC in Hinblick auf Standard-Keramiken?

▶ Diesen Artikel anhören

Das Substrat ist essenziell für Zuverlässigkeit und Qualität einer Applikation. Für komplexe Schaltungen sind deshalb Keramik-Leiterplatten ebenso wichtig wie entsprechende andere Bauteile. LTCC (Low Temperature Co-Fired Ceramics) ist ein aus Al₂O₃bestehendes Substrat mit hoher Zuverlässigkeit und beständig gegenüber Umwelteinflüssen, wie Feuchtigkeit und Temperaturschwankungen. Im Unterschied zu Standard-Keramiken, sind die Substrate von Koa miniaturisiert und ermöglichen damit die Umsetzung in komplexen Designs.

LTCC von Koa haben folgende Eigenschaften:

Eingebettete passive Bauelemente (Dickschicht-Widerstände)
Direkt in der Struktur erzeugte Induktivitäten und Kondensatoren für Hochfrequenz-Anwendungen
Präzise äußere Abmessungen
Feine Strukturen und abgerundete Substratformen
Komplexe Vertiefungen, sog. Cavities in oberen oder unteren Schichten
Dünnschicht-Strukturierung
3D-Substratformen

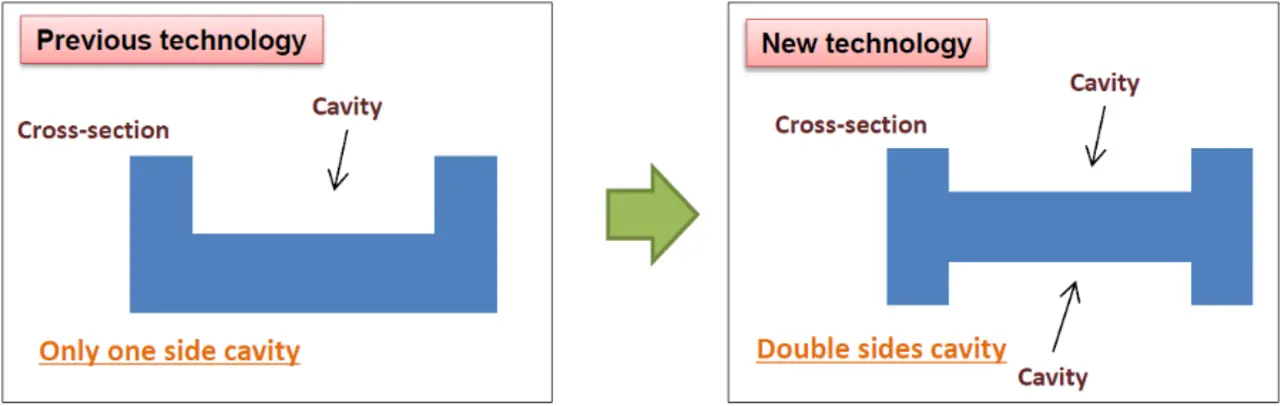

Werden »Bare dies« oder »Flip-Chips« in den Cavities platziert, kann die Länge des Bonddrahtes (Vorteil bei hohen Frequenzen) verkürzt und eine schützende Versieglung auf dem Substrat aufgebracht werden. Mit der neuen LTCC-Technologie können auf beiden Seiten des Substrats Cavities erzeugt werden (Bild 1).
