SPS/IPC/Drives 2011
Die Highlights aus dem Bereich der Elektromechanik
Fortsetzung des Artikels von Teil 5
Backplanes: CPCI PlusIO: parallel + seriell und schnell
Als Mitglied bei VITA und PICMG hat die Polyrack Tech-Group direkten Zugriff auf neue Technologien. Sich abzeichnende Trends können so unmittelbar in lieferbare Produkte umgesetzt werden. Ein Beispiel hierfür ist die neue CompactPCI-PlusIO-Backplane nach »PICMG 2.3 R1.0«-Standard, die das Unternehmen auf der SPS/IPC/Drives präsentiert.
CPCI PlusIO schafft den Brückenschlag zwischen der bisherigen, rein parallelen Welt des CPCI und der schnellen seriellen Welt des CPCI Serial. Beide Busse lassen sich somit in einem System nutzen. Darüber hinaus werden die Bustopologien SATA, USB, PCIe und Ethernet in das Rechnersystem integriert.
Jobangebote+ passend zum Thema

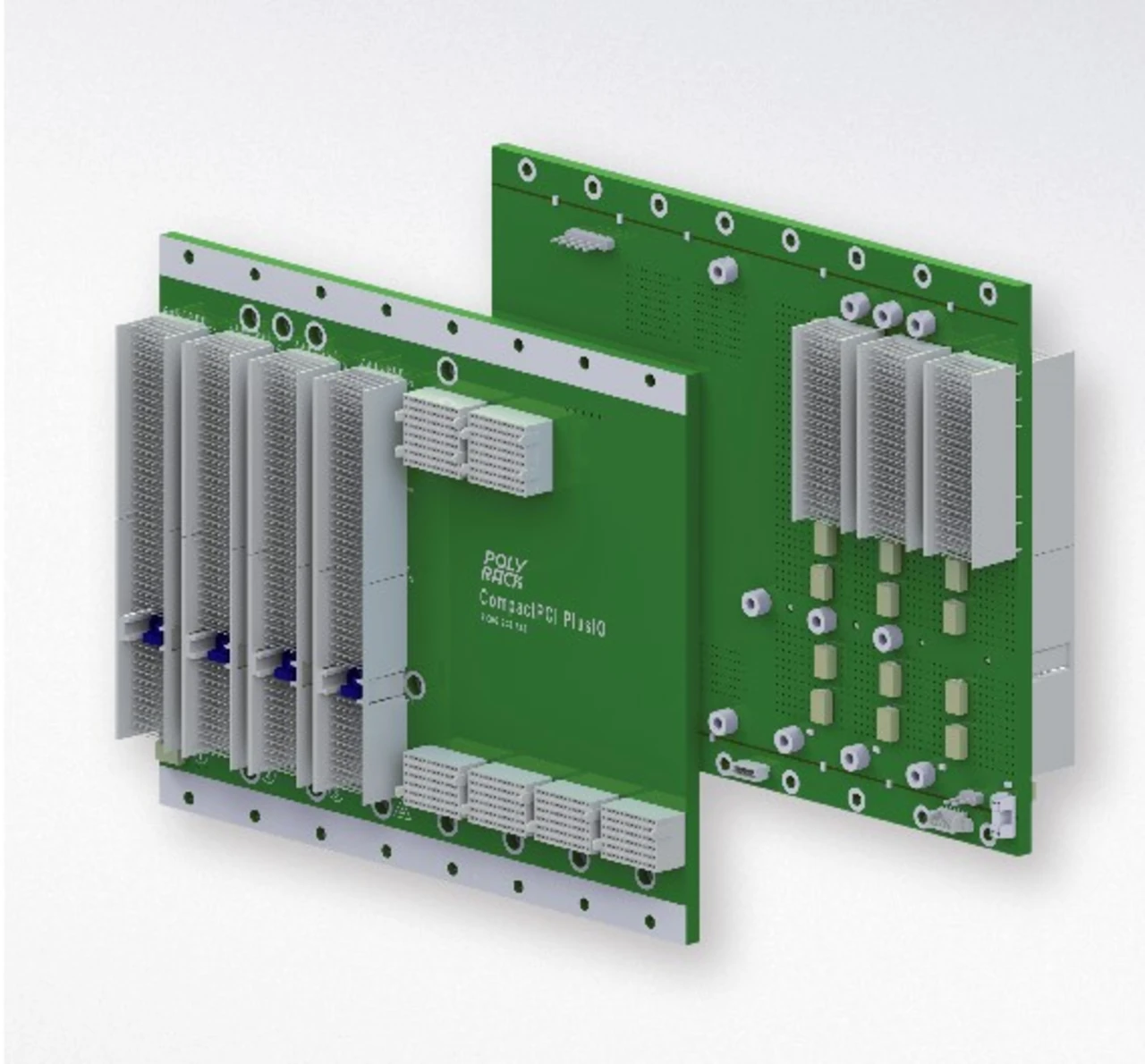

Die bei Polyrack realisierte 8-Slot-Backplane ist ein Hybrid und stellt vier parallele Steckplätze nach PICMG 2.0 R3.0 zur Verfügung. Die Verbindung zu den vier Slots der seriellen Welt (PICMG CPCI-S.0) erfolgt über den Steckverbinder des Systemslots, dessen Bauform für beide Busformen PIN-kompatibel ist. Über den seriellen Bus können Datenströme mit einer Transferrate von bis zu 12,5 Gbit/s ausgetauscht werden (Air-Max VS Steckverbinder). Bekannte Features wie JTAG-Interface oder SMBus werden ebenfalls unterstützt.
Halle 5, Stand 306
