SPS/IPC/Drives 2011
Die Highlights aus dem Bereich der Elektromechanik
Fortsetzung des Artikels von Teil 1
Verbindungstechnik: M23-Winkeldose in besonders flacher Bauform
M23-Winkeldosen sind der Standard in der Automatisierungs- und Antriebstechnik. Sie werden zur Übertragung von Anschlussströmen und Signalen zwischen Steuerungen und Verbrauchern an Maschinen, Bussystemen, Messsystemen, Fahrzeugen, Anlagen und Schaltschränken eingesetzt.
Jobangebote+ passend zum Thema

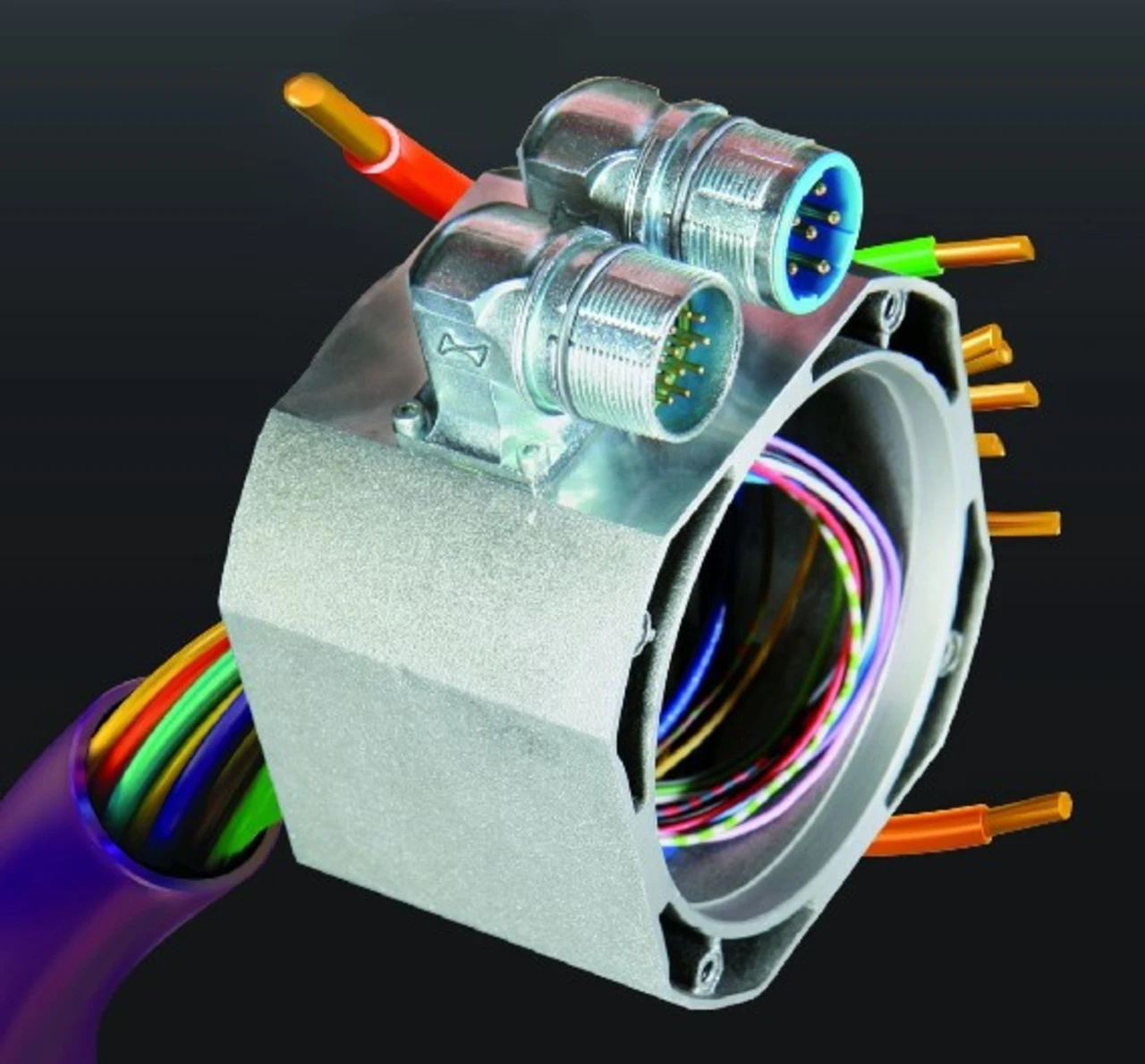

Neu sind die M23-Winkeldosen von Hypertac, die eine Bauhöhe von nur 30,3 mm haben! Der Vorteil: Das flache und schmale Design ermöglicht eine Montage auch unter beengten Bauraumverhältnissen. Das Gehäusegewicht hat Hypertac gegenüber dem Vorgängermodell um ca. 20 Prozent reduziert - bei gleichzeitig verstärktem Design. Die robusten Winkeldosen mit dem Standardflanschmaß von 25 x 25 halten daher auch den härtesten mechanischen Belastungen stand.
Erhältlich sind die Winkeldosen - mit axialer Abdichtung zum Gerät - als 12-/17-polige Signal- und als 6-/8-polige Leistungsdosen. Sie sind im ungesteckten Zustand dicht nach IP67.
Bestückt sind die Winkeldosen mit den bewährten Hypertac-Kontakten. Zur Signalübertragung sind Kontakte mit Anschlussquerschnitten von 0,14 bis 1,00 mm2 (AWG 26 bis 18), für die Leistungsübertragung Kontakte mit Anschlussquerschnitt 0,5 bis 2,5 mm2 (AWG 20–14) verfügbar.
Halle 6, Stand 265
