Universelles SMARC-2-Trägerboard für ARM- und x86-Module

TQ MB-SMARC-2
Motherboard MB-SMARC-2
© TQ-Systems

TQ hat auf der Electronica 2018 mit dem MB-SMARC-2 ein Carrierboard für SMARC-2.0 vorgestellt, das sowohl ARM- als auch x86-Module aufnimmt.

Der Computermodul-Standard SMARC definiert Module sowohl mit Arm- als auch x86-Prozessoren. Diese Module werden auf ein Mainboard gesteckt, das die Peripheriesignale nach außen führt. Bei Sound und Grafik verhalten sich ARM und x86 aber unterschiedlich. Während Intel bei Sound-Bausteinen auf die Schnittstelle »High Definition Audio« setzt, nutzt Arm I²S. Auch bein den Grafikschnittstellen können dieselben Pins mit unterschiedlichen Signalen belegt werden. Beim Mainboard-Design entsteht dabei die Herausforderung, innerhalb des Standards kompatibel zu bleiben. Arm-Prozessoren haben im Gegensatz zu x86 ein komplexes PIN-Multiplexing, welches es erlaubt, physikalische CPU-Pins mit unterschiedlichen Funktionen zu belegen.

Anbieter zum Thema

zu Matchmaker+

Das MB-SMARC-2

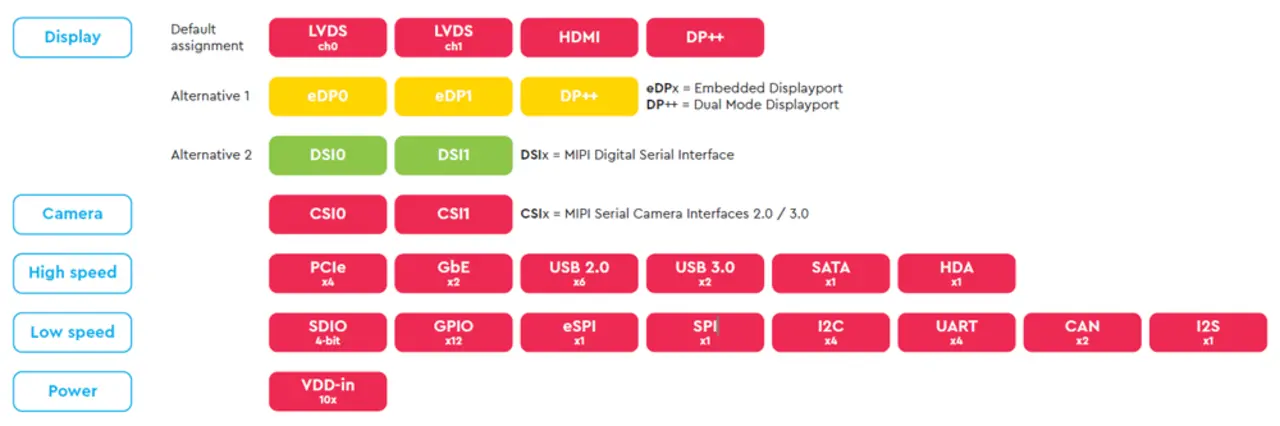

MB-SMARC-2_Interfaces
Die Interfaces des MB-SMARC-2
© TQ-Systems

Das Mainbaord MB-SMARC-2 berücksichtigt u.a. die unterschiedlichen Boot- und Reset-Konfigurationen beider Architekturen. Außerdem beachtet das Board auch die unterschiedlich verfügbaren Schnittstellen beider Architekturen, besonders in den Bereichen Grafik, Audio und SPI.

Für die Grafik sowie bei der Umsetzung von Audio hat TQ jeweils eine Umschaltung mittels Multiplexer realisiert, die über einen Dip-Schalter umgesetzt wurden. Für x86 wurde am SPI-Interface ein Sockel für ein externes BIOS-Flash realisiert. Die Signale des Camera Serial Interface (CSI) liegen beim MB-SMARC-2 auf einem High-Speed-Steckverbinder. Viele Hersteller haben unterschiedliche Anforderungen an die Gestaltung des Kamera-Interfaces. Die Kameras können je nach Anforderung über ein einfach umzusetzendes Adapterboard angebunden werden. Alle Arm-spezifischen Schnittstellen wie zum Beispiel I²C, weitere SPIs und GPIo können über Stiftleisten benutzt werden.
