M12-Steckverbinder
Bringen Power auf die Leiterplatte
11. September 2013, 16:22 Uhr |
Von Jürgen Sahm
Diesen Artikel anhören
Fortsetzung des Artikels von Teil 2
Umfassendes Produktprogramm steht zur Auswahl
Phoenix Contact bietet ein umfangreiches Produktprogramm an zweiteiligen THR-fähigen M12-Steckverbindern mit folgenden Funktionen:
- THR-fähige Kontakteinsätze für Signal-, Daten- und Leistungsübertragung
- Gerader und abgewinkelter Abgangsrichtung
- Polzahlen: 4, 5, 8, 12, 17
- Kodierungen: A, B, D, X, Y, S, T

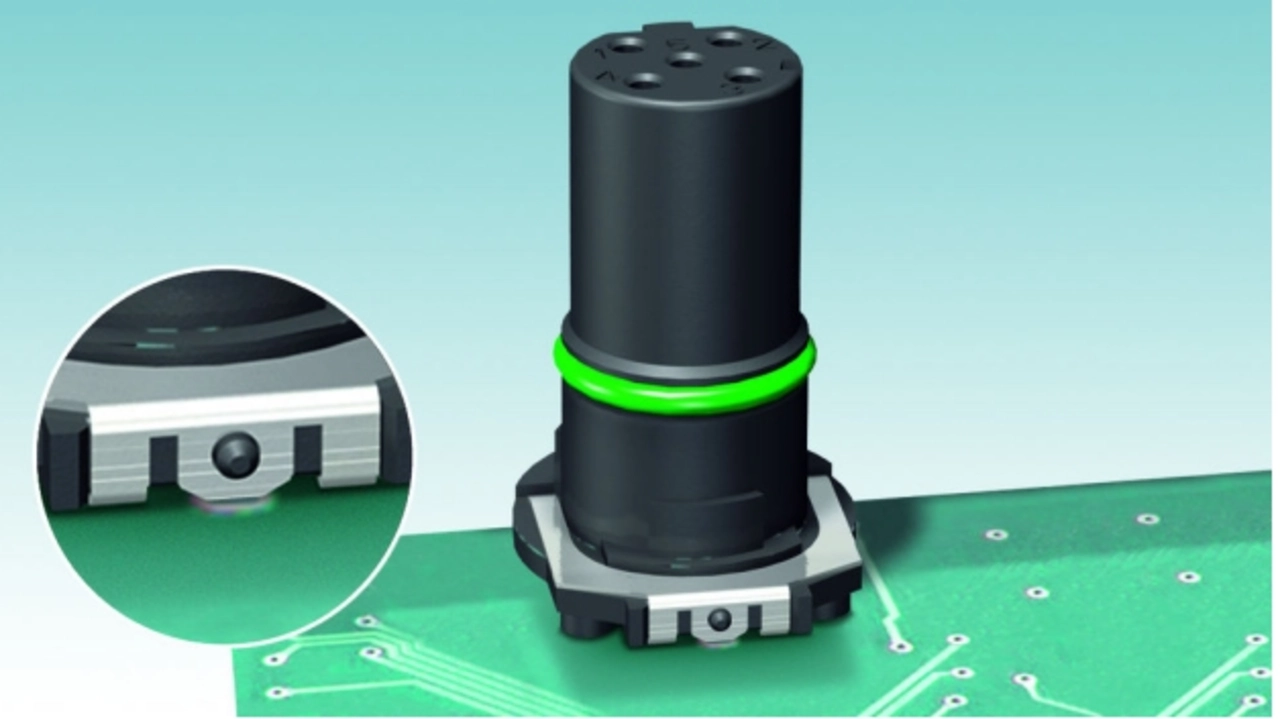

Weil die Leiterplatten-Steckverbinder modular aufgebaut sind, kann der Anwender alle M12-Anschlüsse nach dem Baukastensystem bequem umsetzen – Leiterplatten-, Frontplatten- und Gehäuse-Niveau sind bei allen Polbild-Varianten identisch. Das Schirm-Potential der Frontplatte wird zudem über eine optionale Kontaktfeder direkt auf die Leiterplatte kontaktiert (Bild 3).
