Hintergrundwissen, Teil 3
Warum gibt es so unterschiedliche Griffe?
Fortsetzung des Artikels von Teil 1
Zusatzfunktionen »inside«
Eine zusätzliche Anforderung an Griffe stellt heute oft die Verwendung eines Mikroschalters dar, der in den Griff einbaufähig sein muss. Der Schalter gibt beim Entriegeln des Griffes ein Signal, damit das Board spannungsfrei gestellt wird und so Beschädigungen beim Trennen des Steckverbinders verhindert werden.
Außerdem ist es erforderlich, dass elektrostatische Ladungen jederzeit problemlos abgeführt werden können. Hierfür ist eine Ausrüstung des Griffes mit ESD-Pins notwendig.
Interessant ist in diesem Zusammenhang, dass das 19-Zoll-Aufbausystem ursprünglich hinsichtlich der Kompatibilität mit Steckverbindern nach DIN 41612 definiert wurde. Diese wiesen anfänglich bis zu 96 Pole auf und machten eine Steck-/Ziehkraft bis 90 N pro Stecker erforderlich. Im Zuge der Weiterentwicklung der Bustechnologien – angefangen von VME über VM64 bis hin zu VPX – stieg die Anzahl der Verbindungen pro Baugruppe auf bis zu 264 Pins bei 3 HE. Aufgrund dieser Verdreifachung mussten dann allerdings enorme Steckkräfte aufgebracht werden.
Um den immer höher werdenden Steck- und Ziehkräften moderner Steckverbinder-Technologien gerecht zu werden, bieten verschiedene Hersteller nun entsprechende Ausführungen an, diesen hohen Steck- und Ziehkräften auch gewachsen sind.
Jobangebote+ passend zum Thema
Heitec-spezifische Griff-Variante

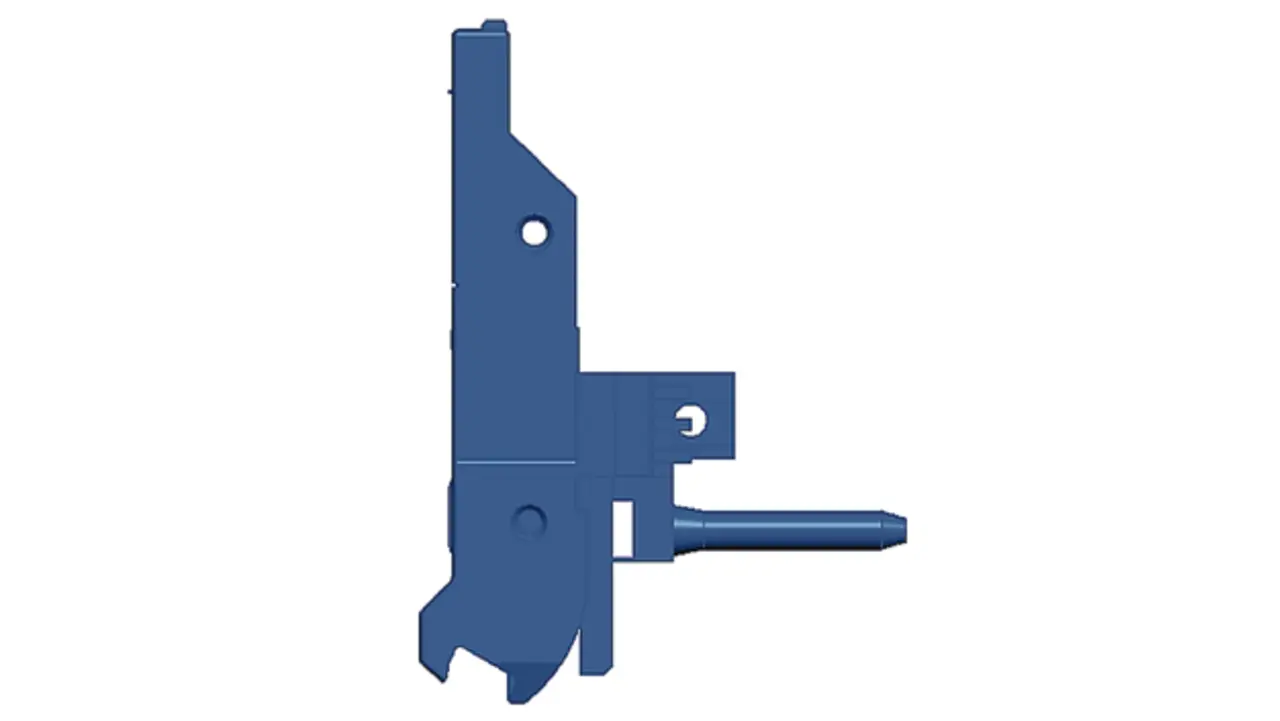

Eine besonders vorteilhafte, robuste und elegante Lösung steht mit dem Heitec-Griff Typ IVs (Bild 4) zur Verfügung. Bei diesem wird ein Metallteil in Form eines Ein-/Aushebehakens, der für besonders hohe Beanspruchungen entwickelt wurde, mit einem kostengünstig herstellbaren Kunststoffteil kombiniert. Dessen Preis/Leistungs-Verhältnis betrachten viele Anwender als sehr vorteilhaft.

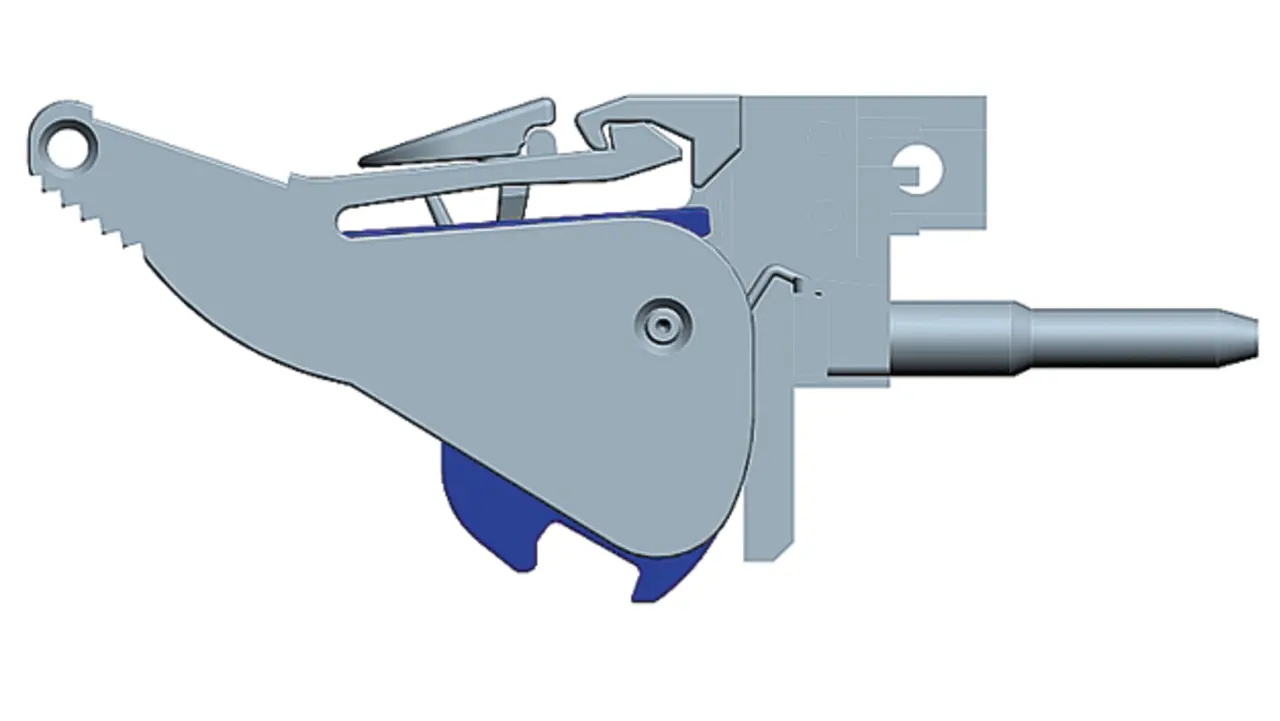

Auch für den Telekommunikationsbereich wurden entsprechende Sonderausführungen konzipiert, die sich durch eine besonders flache Bauform (Bild 5) auszeichnen. Dies ist auch erforderlich, da bei diesen Applikationen der Freiraum in den normalerweise verwendeten Schränken meistens stark eingeschränkt ist.
Neueste Backplane-Technologien machen zudem spezielle Grifflösungen erforderlich, die den jeweils spezifizierten Anforderungen genügen müssen. Insbesondere bei Anwendung unter extremen Umgebungsbedingungen, zum Beispiel im Bereich Militär oder Avionik, müssen sich Griffsysteme neuen Anforderungen stellen, so dass die Entwicklung in diesem Bereich sicherlich nicht zum Stillstand kommt, sondern immer wieder nach neuen Lösungen und Materialien verlangt.
In der nächsten Folge wird das Thema »EMV« auf unterschiedlichste, aber durchaus nicht unwichtige Aspekte hin »durchleuchtet«!
